RKHBH/X008BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62574-2 – 10.2010
Manual de instalación
14

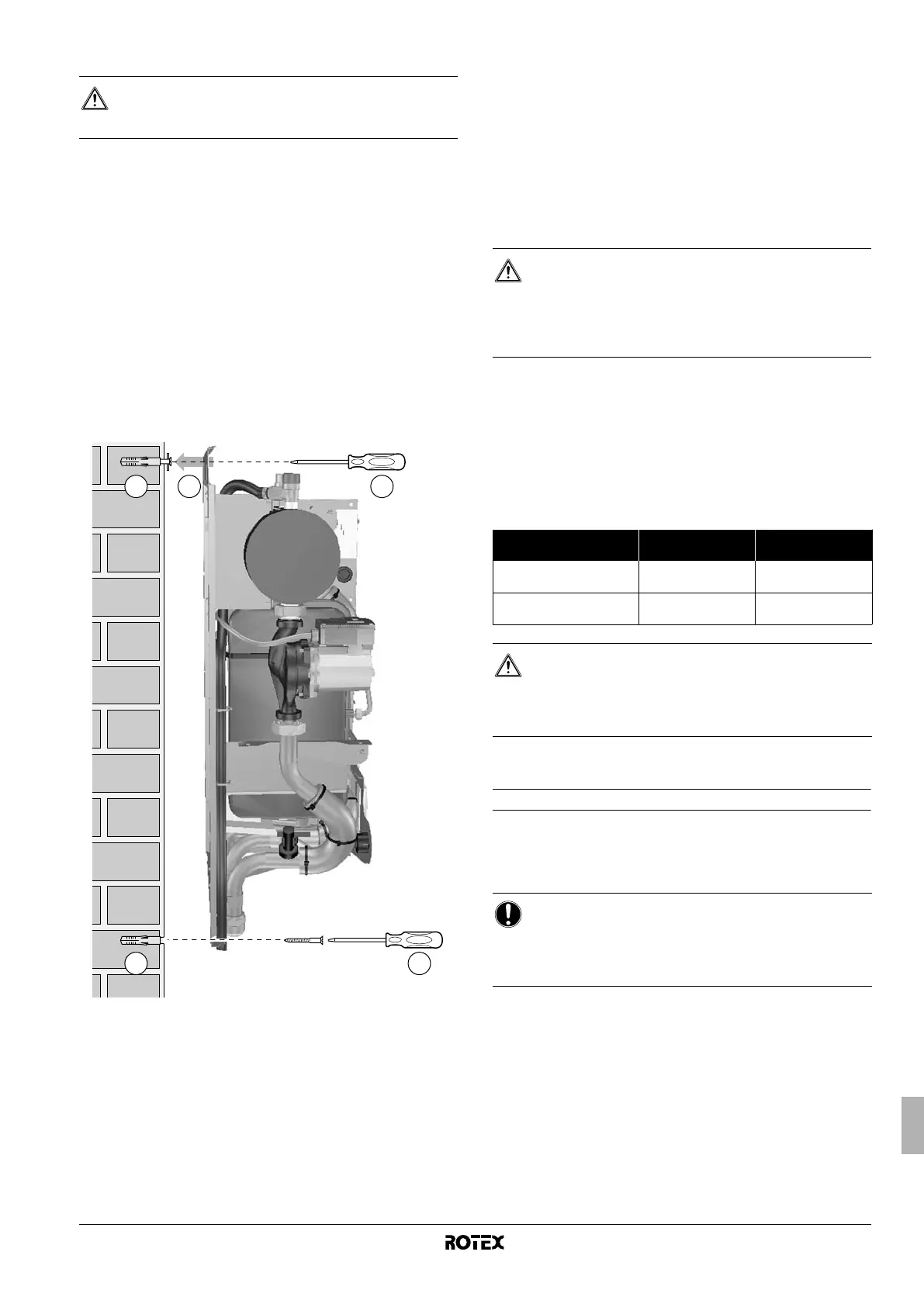

6.4. Montaje de la unidad interior
1 Coloque el modelo de instalación (consulte el embalaje) en la
pared y marque las posiciones de fijación (2 en la parte superior
(● T) y 2 en la parte inferior (● B)).
Asegúrese de que las marcas (2 por 2) estén completamente
niveladas y de que las dimensiones de las marcas se
correspondan con la figura 4.
Si la unidad no está instalada correctamente nivelada, puede
quedar aire atrapado en el circuito de agua y ello puede tener
como consecuencia fallos en el funcionamiento de la unidad.
Preste especial atención a esto cuando instale un modelo
RKHBX para evitar el rebose de la bandeja de drenaje.
2 Perfore 4 orificios e instale 4 tacos (adecuados para M10).
3 Coloque los tornillos en los tacos superiores y cuelgue la unidad
interior en los tornillos superiores.
4 Coloque los tornillos en los tacos inferiores y fije los tornillos
firmemente.
6.5. Instalación de la bandeja de drenaje EKHBDP
(sólo para los modelos RKHBX)
En los modelos de calefacción/refrigeración es necesario instalar la
bandeja de drenaje (consulte el apartado "4. Accesorios" en la
página 9).
Durante el funcionamiento de la unidad en modo refrigeración el
vapor de agua (humedad) en el aire podría convertirse en líquido
y acumularse en las tuberías de agua y refrigerante frío. Este agua
se recoge en la bandeja de drenaje, la cual debe estar conectada al
drenaje.
Para la instalación del kit consulte el manual de instalación adjunto.
6.6. Tubería de refrigerante
Para obtener información acerca de todas las directrices,
instrucciones y especificaciones en relación a la tubería del
refrigerante entre la unidad interior y la unidad exterior consulte el
manual de instalación de la unidad exterior.
La ubicación de la tubería de gas y de la tubería de líquido de la
unidad interior se muestra en el apartado "5.2. Componentes
principales" en la página 10.
6.7. Tubería de agua
Verificación del circuito de agua
Las unidades están equipadas con una entrada y una salida de agua
que se conectan al circuito de agua. Este circuito debe
proporcionarlo un instalador y debe cumplir con la legislación vigente
aplicable.
PRECAUCIÓN
La unidad interior pesa aproximadamente 46 kg.
Es necesario montar la unidad entre dos personas.
4
2
1
3
1
PRECAUCIÓN
Coloque el extremo de la manguera de la válvula de alivio
de presión en la bandeja de drenaje. Si no lo hace así, el
agua podría entrar en contacto con partes eléctricas
y producir descargas eléctricas o cortocircuito de la
instalación eléctrica.
Especificaciones de la
tubería de refrigerante
Unidad interior Unidad exterior
Conexión de la tubería
de gas
15,9 mm
(5/8 pulgadas)
15,9 mm
(5/8 pulgadas)
Conexión de la tubería
de líquido
6,4 mm
(1/4 pulgadas)
6,4 mm
(1/4 pulgadas)
PRECAUCIÓN
Utilice siempre dos llaves para apretar o aflojar las uniones
que conectan los tubos de refrigerante. De lo contrario
podrían derivarse daños a los componentes de la unidad
o producirse fugas.
AVISO
Esta unidad sólo se debe utilizar en circuitos de agua
cerrados. La aplicación en un circuito de agua abierto
puede llevar a una corrosión excesiva de las conducciones
de agua.
