Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Manual de instalação
19
V1S........................ Supressão de fagulhas 1
V2S........................ Supressão de fagulhas 2
X1M~X9M.............. Placas de bornes
X6Y,X9B ................ Conector

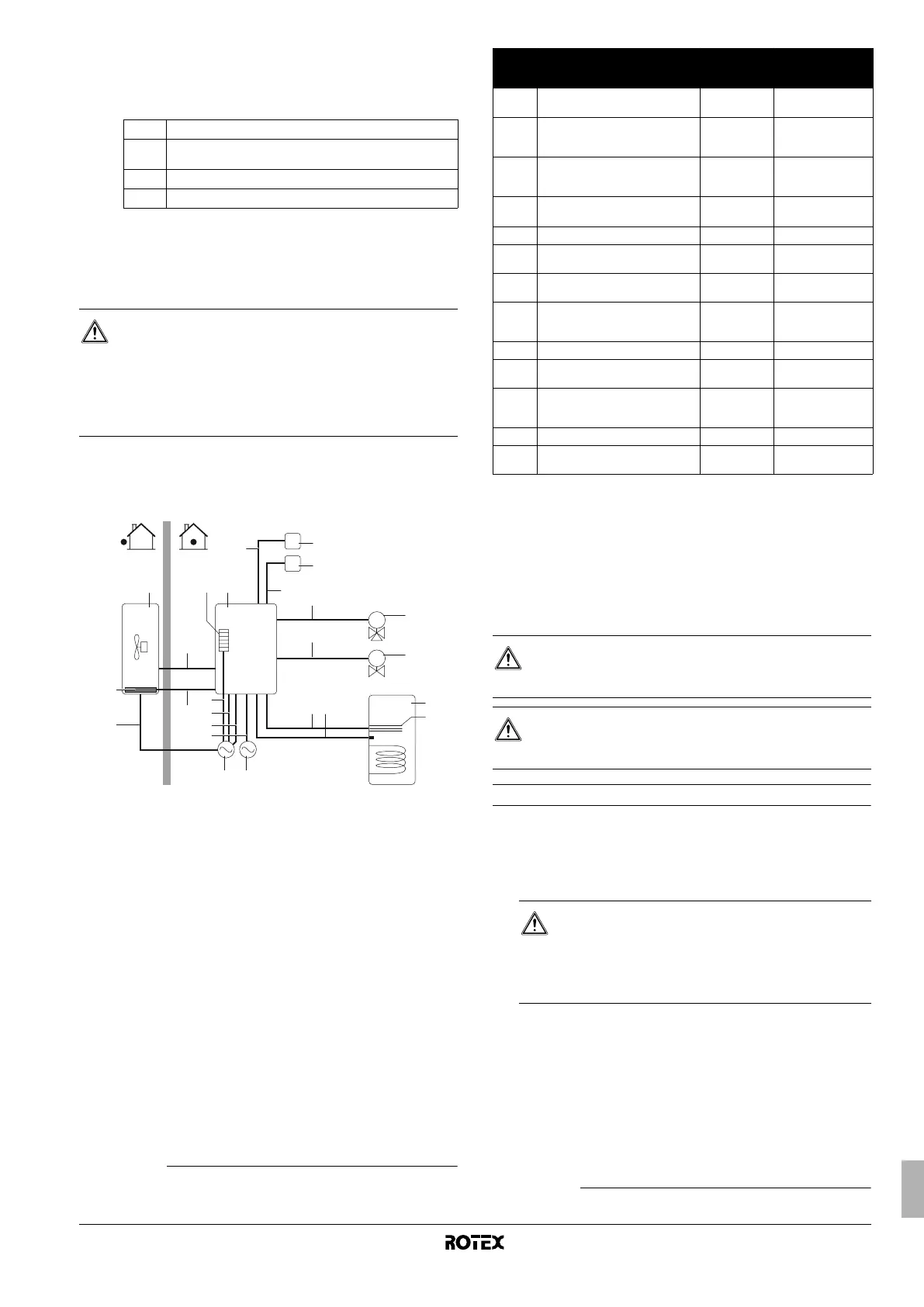

7.3. Visão geral do sistema de ligações eléctricas
locais
A imagem que se segue dá uma visão geral das ligações eléctricas
locais necessárias entre os vários componentes da instalação.
Consulte também "3.4. Exemplos de aplicações habituais" na
página 4.
A Fonte de alimentação única para a unidade de exterior,
aquecedor de reserva e aquecedor de apoio
B Unidade de exterior
C Aquecedor da base
D Aquecedor de reserva
(1)
E Unidade de interior
F Termóstato de ambiente (opcional)
G Válvula de 3 vias para o tanque de água quente doméstica
(opcional)
H Válvula de 2 vias para o modo de refrigeração
(fornecimento local)
I Tanque de água quente doméstica (opcional)
J Aquecedor de apoio
(2)
K Interface de utilizador (controlador digital)
L Fonte de alimentação (fonte de alimentação com tarifário
normal: apenas no caso de instalação de fonte de
alimentação com tarifário bonificado)
Recomendações para as ligações eléctricas
■ A maior parte das ligações eléctricas à unidade de interior
efectuam-se na placa de bornes da caixa de distribuição. Para
aceder à placa de bornes, retire a tampa superior da unidade de
interior e o painel de serviço da caixa de distribuição (consulte
"5.1. Abertura da unidade de interior" na página 10).
■ No fundo da caixa de distribuição encontra-se suportes para
fixação de baraços de cabos. Fixe todos os cabos com baraços
(fornecimento local).
■ É necessário utilizar um circuito de alimentação dedicado para
o aquecedor de reserva.
■ As instalações equipadas com um tanque de águas quentes
domésticas (opcional) necessitam de um circuito de
alimentação dedicado para o aquecedor de apoio
(3)
.
Consulte o manual de instalação do tanque de água quente
doméstica.
* Opcional
# Apenas nas aplicações com tanque de água quente
doméstica.
## Só nas aplicações com aquecimento e refrigeração
### Fornecido com tanque de água quente doméstica
(a)
.
(a) Apenas aplicável ao tanque com aquecedor eléctrico de apoio
integrado (RKHW*).
ATENÇÃO
■ Desligue a fonte de alimentação antes de efectuar
quaisquer ligações.
■ Todas as ligações eléctricas locais e respectivos
componentes devem ser instalados por um
electricista qualificado e estar em conformidade com
a legislação aplicável.
(1) No tanque sem aquecedor eléctrico de apoio (RKHTS), será utilizado
o aquecedor de reserva no modo de aquecimento da água doméstica.
(2) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
T
I
M
M
B
D
2
6
12
7
8 9
E
A
L
3
F
K
I
C
J
H
G
1
10
11
13
4
5
Item Descrição
Número de
condutores
necessários
Corrente máxima
de funcionamento
1 Cabo de alimentação
da unidade de exterior
2+GND
(a)
(a) Consulte a placa de especificações da unidade de exterior.
2 Cabo de alimentação
e comunicações da unidade
de interior
3+GND
(b)
(b) Cabo de secção 2,5 mm
2
3 Cabo de alimentação do
aquecedor da base da
unidade
(c)
(c) O cabo do aquecedor da base da unidade só se aplica em combinação
com RRLQ ou em caso de uso do kit opcional EKBPHT.
2
(d)
(d) Cabo de secção mínima 0,75 mm
2
4 Cabo de alimentação do
aquecedor de reserva
2+GND ou
3+GND
(e)
(e) Consulte a tabela em "Ligação da fonte de alimentação do aquecedor de
reserva" na página 20.
5 Cabo do termóstato da divisão 3 ou 4 100 mA
(d)
6 Cabo de controlo da válvula
de 3 vias
2+GND 100 mA
(d)
7 Cabo de controlo da válvula
de 2 vias
2+GND 100 mA
(d)
8 Cabo de protecção térmica
e de alimentação do
aquecedor de apoio
(f)
(f) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
4+terra
(b)
9 Cabo do termístor 2
(g)
(g) O termístor e o cabo de ligação (12 m) são fornecidos com a unidade de interior.
10 Cabo de alimentação do
aquecedor de apoio
(f)
2+terra 13 A
11 Cabo de alimentação em
tarifário bonificado (contacto
isento de tensão)
2
(h)
(h) Cabo de secção 0,75 mm
2
a 1,25 mm
2
, comprimento máximo: 50 m.
O contacto isento de tensão deve assegurar a carga mínima aplicável de
15 V CC, 10 mA.
12 Cabo da interface de utilizador 2
(i)
(i) Cabo de secção 0,75 mm
2
a 1,25 mm
2
, comprimento máximo: 500 m.
13 Alimentação no tarifário normal
por kWh
2+terra
(b)
CUIDADO
Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação aplicável.
ATENÇÃO
Após concluir as ligações eléctricas, verifique se todos os
componentes eléctricos e terminais estão bem fixos.
ATENÇÃO
Desligue toda a alimentação eléctrica (ou seja, as
fontes de alimentação da unidade de exterior, do
aquecedor de reserva e do tanque de água quente
doméstica, se este estiver instalado), antes de retirar
o painel da caixa de distribuição.
(3) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
