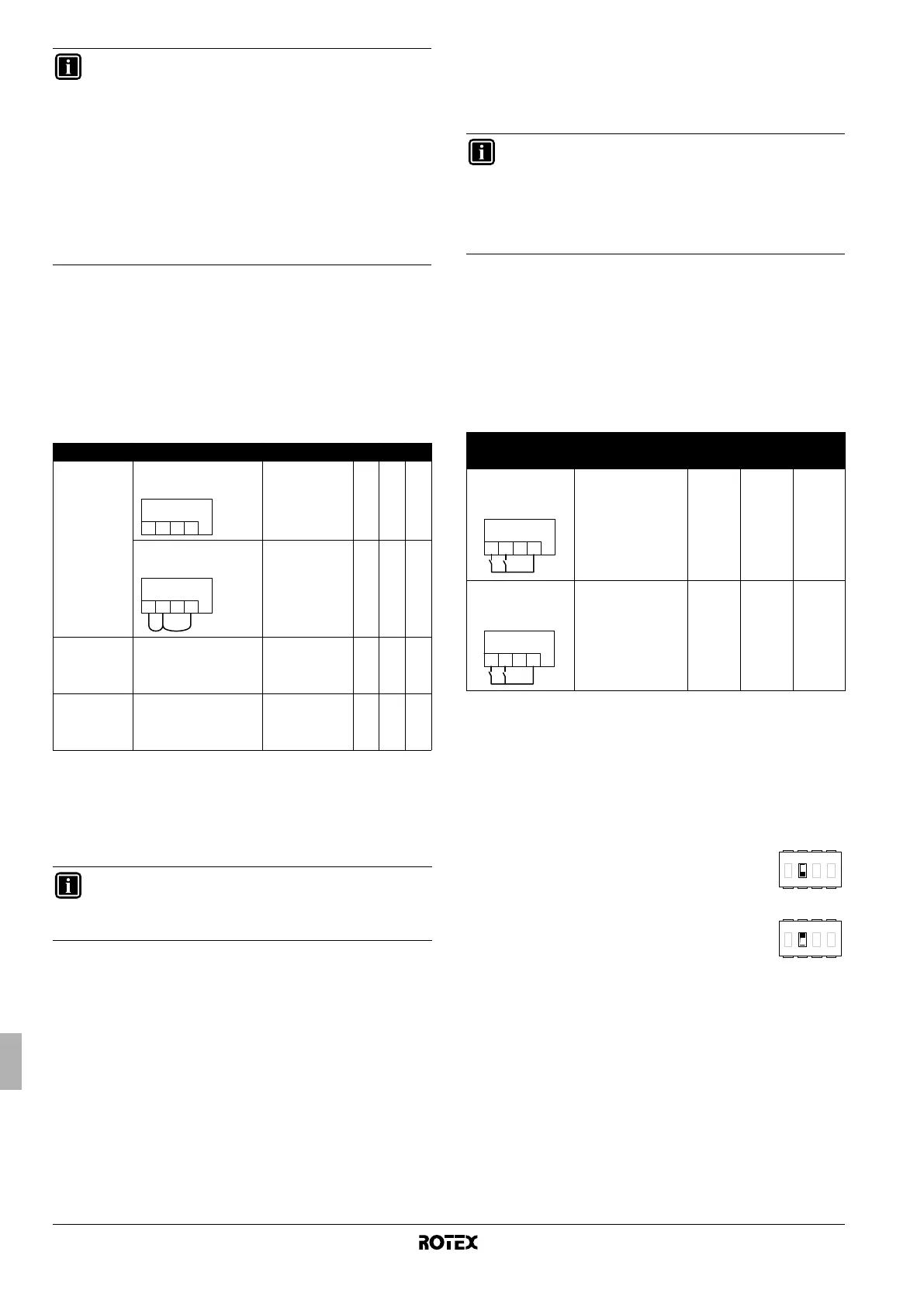

Installationsanleitung
24
RKHBH/X008BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
Die nachfolgende Tabelle gibt eine Zusammenfassung der
erforderlichen Konfiguration. Und sie zeigt die Thermostat-
verkabelung am Anschlussblock (X2M: 1, 2, 3, 4) im Schaltkasten.
Die dritte Spalte gibt Aufschluss über den Betrieb der Pumpe. Die
letzten drei Spalten geben an, ob die folgende Funktionalität an der
Benutzerschnittstelle (UI) verfügbar ist oder ob diese durch den
Thermostat (T) geregelt wird:
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
8.3. Konfiguration des Pumpenbetriebs
Ohne Raumthermostat: DIP-Schalter SS2-3=OFF
Wenn kein Thermostat an die Inneneinheit angeschlossen wird, wird
der Pumpenbetrieb durch die Austrittswassertemperatur bestimmt.
Soll andauernder Pumpenbetrieb erzwungen werden, wenn kein
Raumthermostat angeschlossen ist, wie folgt vorgehen:
- Den Kippschalter SS2-3 auf ON,
- am Anschlussblock im Schaltkasten die Anschlüsse mit den
Nummern 1-2-4 kurzschließen.
Mit Raumthermostat: DIP-Schalter SS2-3=ON
Wenn der Thermostat an die Inneneinheit angeschlossen ist, läuft die
Pumpe ständig, wann immer der Thermostat Heiz- oder Kühlbedarf
signalisiert.
Dual-Sollwert
Wenn der Betrieb auf Grundlage von zwei Sollwerten freigeschaltet
ist, wird der Pumpenbetrieb bestimmt durch die Stellung des DIP-
Schalters SS2-3 und die Kontakte zur Auswahl des Sollwertes. Siehe
Tabelle unten.
Die nachfolgende Tabelle gibt eine Zusammenfassung der
erforderlichen Konfiguration. Und sie zeigt die Verkabelung am
Anschlussblock (X2M: 1, 2, 4) im Schaltkasten. Die dritte Spalte gibt
Aufschluss über den Betrieb der Pumpe. Die letzten drei Spalten
geben an, ob die folgende Funktionalität an der Benutzerschnittstelle
(
UI) verfügbar ist oder ob diese durch die Kontakte zur Auswahl des
Sollwertes SP1 und SP2 geregelt wird:
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
8.4. Konfiguration der Brauchwassertank-Installation
Wie unter "Brauchwassertank (optional)" auf Seite 3 erwähnt, sind
2 Brauchwassertanksmodelle erhältlich:
■ Tank mit integrierter elektrischer Zusatzheizung (RKHW*)([4-03]
Standardwert ist 3),
■ Tank ohne integrierte elektrische Zusatzheizung
(RKHTS)([4-03] Standardwert ist 5).
INFORMATION
■ Wenn der Raumthermostat an die Inneneinheit
angeschlossen wird, ist der Timer für Heiz- und
Kühlbetrieb außer Kraft gesetzt. Die anderen
timergesteuerten Funktionen sind nicht betroffen.
Weitere Einzelheiten über Zeitschaltuhren und
Timerfunktionen finden Sie in der Bedienungsanleitung.
■ Wenn ein Raumthermostat an die Inneneinheit
angeschlossen wird und die Taste = oder die
Taste y gedrückt wird, blinkt die zentrale
Steuerungsanzeige e um anzuzeigen, dass der
Raumthermostat Priorität hat und den Ein-/Aus-
Betrieb und den Umschaltbetrieb regelt.
Thermostat Konfiguration Pumpenbetrieb yy
yy
==
==
pp
pp
rr
rr
Kein
Thermostat
• SS2-3=OFF
• Verkabelung: (keine)
bestimmt durch
die Temperatur
des abfließenden
Wassers
(a)
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder w enn
das Wasser die gewünschte Wassertemperatur erreicht hat, die über die
Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter Raumheizung/-
kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten den Betrieb auf, damit die
Wassertemperatur überprüft werden kann.
UI UI UI
• SS2-3=ON
• Verkabelung:
ein, wenn
Raumheizung
oder Kühlung
eingeschaltet ist
(y)
UI UI UI
Thermostat, nur
Heizen
• SS2-3=ON
• Verkabelung: (siehe
Installationsanleitung
des Raumthermostats)
ein, wenn der
Raumthermostat
Heizen anfordert
T——
Thermostat mit
Umschalter
Heizen/Kühlen
• SS2-3=ON
• Verkabelung: (siehe
Installationsanleitung
des Raumthermostats)
ein, wenn der
Raumthermostat
Heizen oder
Kühlen anfordert
TT—
INFORMATION
Zur Festlegung der Pumpendrehzahl siehe
"8.8. Einstellung der Umdrehungsgeschwindigkeit der
Pumpe" auf Seite 26.
X2M
1234
X2M
1234
INFORMATION
Wenn der Betrieb auf Grundlage von zwei Sollwerten
aktiviert ist, dann ist "erzwungener andauernder
Pumpenbetrieb" nicht möglich. Ist SS2-3 auf ON und sind
SP1 und SP2 beide geschlossen, arbeitet die Pumpe
genauso wie bei "mit Raumthermostat", und der zweite
Sollwert ist derjenige, der in Kraft ist. Siehe Tabelle unten.
Dual-Sollwert
Konfiguration Pumpenbetrieb yy
yy
==
==
pp
pp
rr
rr
• [7-02]=1
• SS2-3=OFF
• Verkabelung:
bestimmt durch die
Temperatur des
abfließenden
Wassers
(a)
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder
wenn das Wasser die gewünschte Wassertemperatur erreicht hat, die über
die Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter
Raumheizung/-kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten den
Betrieb auf, damit die Wassertemperatur überprüft werden kann.
UI UI UI
• [7-02]=1
• SS2-3=ON
• Verkabelung:
auf Ein, wenn Haupt-
Sollwert oder/und
Sub-Sollwert
angefordert wird
SP2/SP1 UI —
SP1 = Kontakt für ersten Sollwert
SP2 = Kontakt für zweiten Sollwert
■ Wenn kein Brauchwassertank installiert ist,
muss der Kippschalter SS2-2 auf OFF gestellt
sein (Standard).
■ Wenn ein Brauchwassertank installiert wird,
muss der Kippschalter SS2-2 auf ON gestellt
werden.
X2M
SP1SP2
123
4
X2M
1234
SP1
SP2
4321
ONOFF
4321
ONOFF
