RKHBH/X008BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62574-3 – 10.2010
Manual de instalare
10
4. Accesorii
4.1. Accesoriile furnizate cu unitatea interioară
Vezi figura 1
1 Manual de instalare
2 Manual de exploatare
3 Ventil de închidere
4 Eticheta schemei de conexiuni (în interiorul capacului
unităţii interioare)
5 Şurub de fixare a capacului unităţii interioare
6 Termistor + cablu de conexiune (12 m)

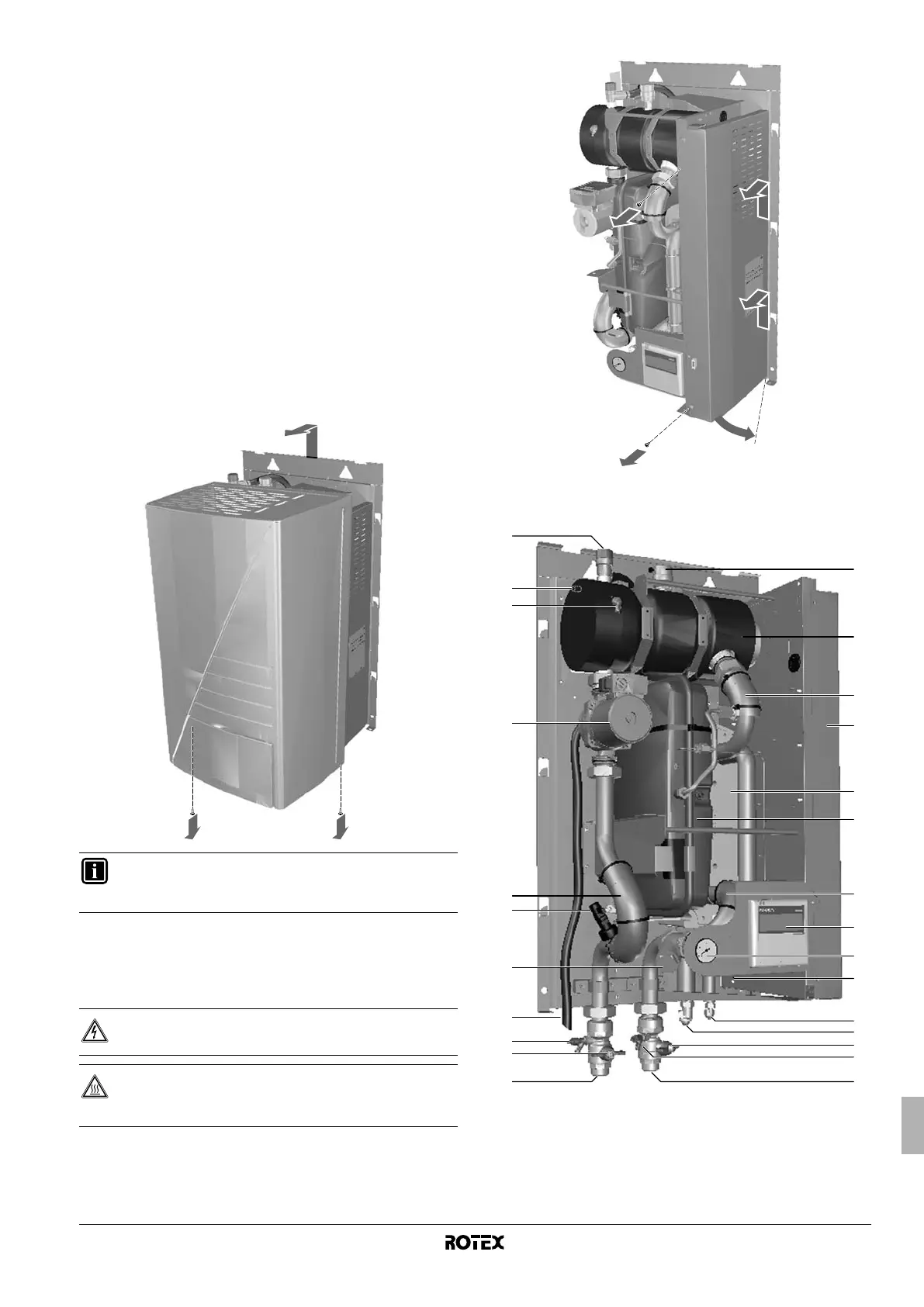

5. Prezentarea unităţii interioare
5.1. Deschiderea unităţii interioare
■ Clapeta frontală de pe capacul unităţii interioare oferă acces la
manometru şi la interfaţa utilizatorului.
■ Capacul unităţii interioare poate fi scos prin îndepărtarea celor
2 şuruburi de fund şi eliberarea capacului.
■ Pentru a accesa componentele cutiei de distribuţie – de ex.
pentru a conecta cablajul de legătură – se poate scoate panoul
de service al cutiei de distribuţie. Pentru aceasta, slăbiţi cele
două şuruburi din faţă şi desprindeţi panoul de service al cutiei
de distribuţie.
5.2. Componente principale
INFORMAŢII
Aveţi grijă să fixaţi capacul cu şuruburi când îl instalaţi
(şuruburile sunt livrate ca accesorii).
PERICOL: ELECTROCUTARE
Vezi "2. Măsuri de siguranţă generale" la pagina 2.
PERICOL: NU ATINGEŢI TUBULATURA ŞI
COMPONENTELE INTERNE
Vezi "2. Măsuri de siguranţă generale" la pagina 2.
1
2
3
1
3
1
3
10
11
8
9
13
12
10
2
3
4
5
3
7
15
6
13
14
16
21
3
17
19
20
18
