RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
Manuale d'installazione
19
K4M ....................... Relè della pompa
K5M, K6M.............. Contattore di scollegamento universale del
riscaldatore di riserva
M1P ....................... Pompa
M2S .............## ..... Valvola a 2 vie per la modalità di raffreddamento
(da reperire in loco)
M3S ...............# ..... Valvola a 3 vie: riscaldamento a pavimento/
acqua calda per usi domestici
PHC1..................... Circuito di ingresso dell'accoppiatore ottico
Q1DI, Q2DI............ Interruttore di circuito differenziale (da reperire
in loco)
Q1L........................ Protezione termica del riscaldatore di riserva
Q2L,Q3L....### ..... Surriscaldatore con protezione termica
R1H ............... * ..... Sensore di umidità (RKRTR) (opzionale)
R1T................ * ..... Sensore ambiente (RKRTR e RKRTW)
(opzionale)
R1T........................ Termistore dello scambiatore di calore uscita
acqua
R2T................ * ..... Sensore esterno (per riscaldamento a pavimento
o ambiente) (EKRTETS) (opzionale)
R2T........................ Termistore del riscaldatore di riserva uscita
acqua
R3T........................ Termistore del refrigerante liquido
R4T........................ Termistore ingresso acqua
R5T................# ..... Termistore dell'acqua calda per usi domestici
S1L ........................ Flussostato
S2S........................ Contatto dell'alimentazione a tariffa kwh ridotta
S3S........................ Contatto del doppio setpoint 2
S4S........................ Contatto del doppio setpoint 1
SS1........................ Microinterruttore
TR1........................ Trasformatore 24 V per PCB
V1S........................ Spegniscintilla 1
V2S........................ Spegniscintilla 2
X1M~X9M.............. Morsettiere
X6Y,X9B ................ Connettore

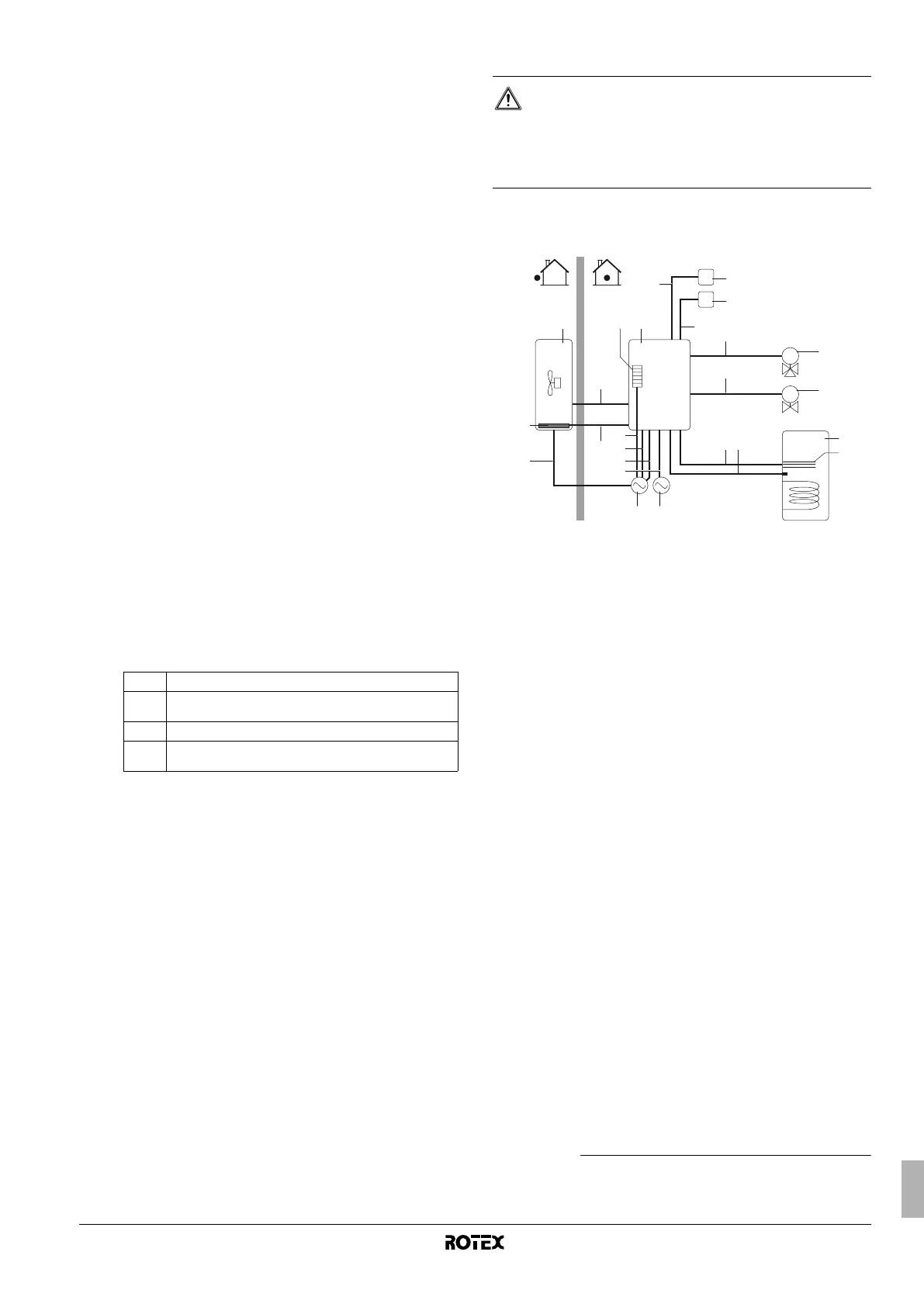

7.3. Panoramica dei collegamenti del sistema
L'illustrazione sotto fornisce una panoramica dei collegamenti
elettrici sul posto tra svariate parti dell'installazione. Vedere anche
"3.4. Esempi di applicazioni tipiche" a pagina 4.
A Singola alimentazione dell'unità esterna, del riscaldatore di
riserva e del surriscaldatore
B Unità esterna
C Riscaldatore della piastra inferiore
D Riscaldatore di riserva
(1)
E Unità interna
F Termostato ambiente (opzionale)
G Valvola a 3 vie per il serbatoio dell'acqua calda per usi
domestici (opzionale)
H Valvola a 2 vie per la modalità di raffreddamento
(da reperire in loco)
I Serbatoio dell'acqua calda per usi domestici (opzionale)
J Surriscaldatore
(2)
K Interfaccia utente (controller digitale)
L Alimentazione (alimentazione a tariffa kWh normale: solo
in caso di impianto di alimentazione a tariffa kWh ridotta)
* Opzionale
# Applicazioni con solo serbatoio dell'acqua calda per usi
domestici.
## Solo applicazioni di riscaldamento/raffreddamento
### Fornito insieme al serbatoio dell'acqua calda per usi
domestici
(a)
.
(a) Applicabile solo per il serbatoio con surriscaldatore elettrico
incorporato (RKHW*).
AVVERTIMENTO
■ Prima di effettuare qualunque collegamento elettrico è
indispensabile togliere l'alimentazione.
■ Tutti i collegamenti elettrici in loco e i componenti
devono essere installati da un installatore qualificato
e devono essere conformi alla legislazione applicabile.
(1) Per il serbatoio senza surriscaldatore elettrico (RKHTS), il riscaldatore di
riserva verrà utilizzato nella modalità di riscaldamento dell'acqua per usi
domestici.
(2) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
T
I
M
M
B
D
2
6
12
7
8 9
E
A
L
3
F
K
I
C
J
H
G
1
10
11
13
4
5
