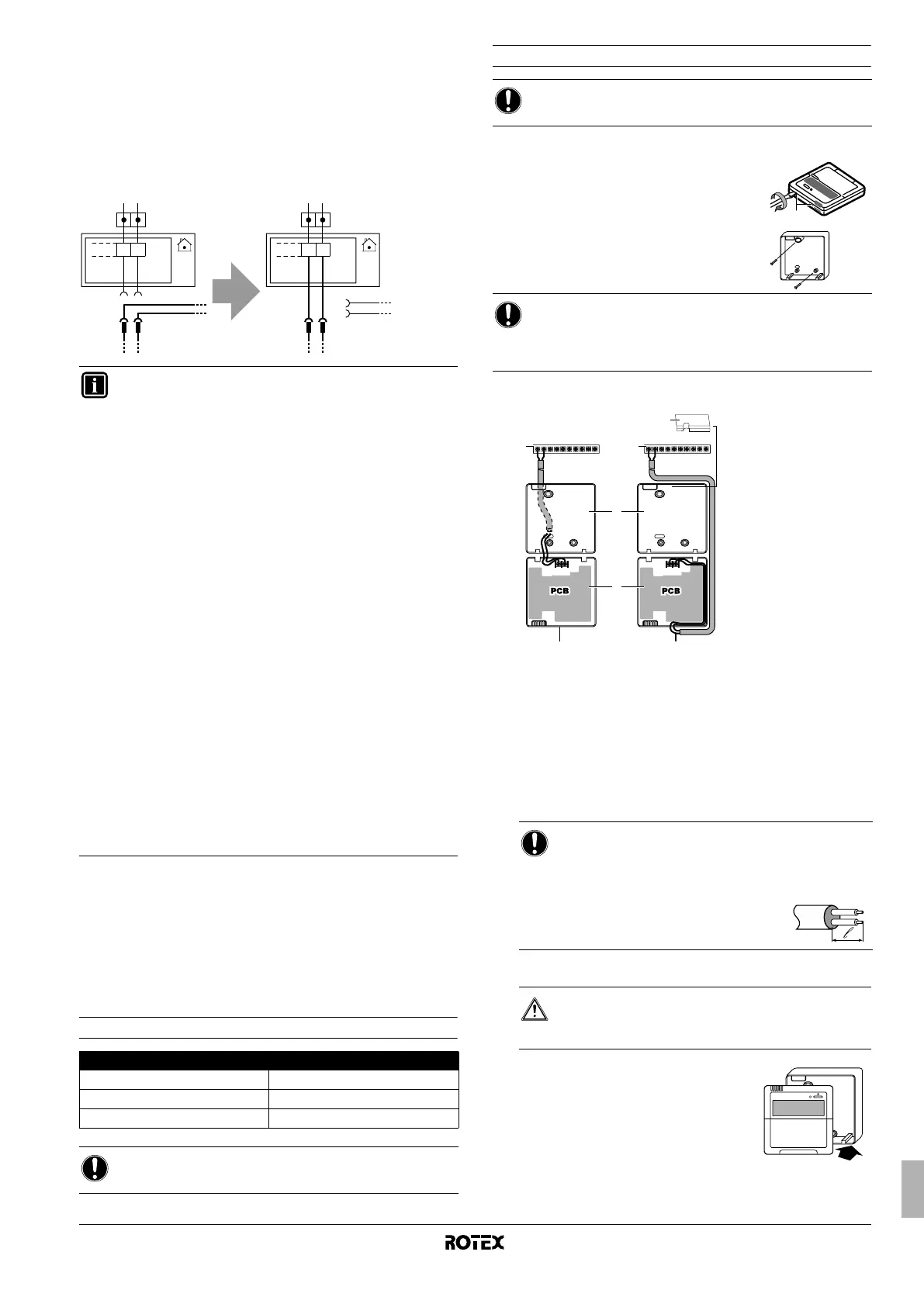

RKHBH/X008BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62574-3 – 10.2010
Instalační návod
22
Připojení vnitřní jednotky ke zdroji elektrické energie s normální
sazbou
Jestliže je zdroj elektrické energie se zvýhodněnou sazbou typu 2
nebo 3 (přerušení hlavního napájení venkovní jednotky), vnitřní
jednotka musí být připojena ke zdroji elektrické energie s normální
sazbou, aby bylo zajištěno nepřetržité vnitřní ovládání a provoz
(např. čerpadla).
Odpojte svorku X6YA od X6Y a připojte X6YB k X6Y.
7.4. Přemístění digitální řídící jednotky
Digitální řídící jednotka je od výrobce umístěna na vnitřní jednotce.
(Informace o skutečném umístění naleznete v části "5.2. Hlavní
součásti" na straně 10). Digitální řídící jednotku lze v případě potřeby
přemístit.
Pamatujte na to, že k vnitřní jednotce lze současně připojit pouze
1 digitální řídící jednotku.
Specifikace zapojení
Montáž
1 Sejměte čelní panel digitálního ovladače.
Zasuňte klínovitý šroubovák do štěrbin (1)
v zadní části digitálního ovladače a sejměte
čelní část digitálního ovladače.
2 Digitální ovladač upevněte na rovný povrch.
3 Zapojte jednotku.
1 Jednotka
2 Zadní část digitálního ovladače
3 Přední část digitálního ovladače
4 Zapojení zezadu
5 Zapojení shora
6 Štípacími kleštěmi apod. vystřihněte potřebnou část tak,
aby bylo možné protáhnout vedení.
Zapojte vedení v horní přední části digitálního ovladače ke
svorkám a připojte je ke svorkám uvnitř jednotky (P1 k 16, P2
k 16a).
4 Znovu nasaďte horní díl digitálního ovladače.
Díly začněte sesazovat od úchytů dole.
INFORMACE
■ V případě, že je funkce zdroje elektrické energie se
zvýhodněnou sazbou aktivována, nelze aktivovat
funkci vysoušení podkladní vrstvy.
■ Při připojování zařízení ke zdroji se zvýhodněnou
sazbou změňte nastavení provozního parametru
[d-01]. Když je zdroj elektrické energie se
zvýhodněnou sazbou typu 1 nebo vnitřní jednotka je
připojena ke zdroji elektrické energie s normální
sazbou (přes 30-31, X2M), změňte oba provozní
parametry [d-01] a [d-00]. Viz "[d] Zdroj elektrické
energie se zvýhodněnou sazbou/lokální hodnota
posunu závislá na počasí" na straně 37.
■ Jestliže je zdroj elektrické energie se zvýhodněnou
sazbou typu 1 nebo vnitřní jednotka je připojena ke
zdroji elektrické energie s normální sazbou, jednotka
bude nuceně vypnuta.
Při odeslání signálu k zapnutí odběru elektrické
energie se zvýhodněnou sazbou začne blikat
indikátor centrálního řízení e, který sděluje aktivaci
odběru elektrické energie se zvýhodněnou sazbou.
■ Jestliže je zdroj elektrické energie se zvýhodněnou
sazbou typu 2 nebo 3 a vnitřní jednotka není
připojena ke zdroji elektrické energie s normální
sazbou, pak nelze ohřívače ovládat. Výpadek
dodávky elektrické energie nesmí být delší, než
2 hodiny. V opačném případě budou vynulovány
hodiny reálného časy řídící jednotky.
V době výpadku dodávky elektrické energie je displej
řídící jednotky prázdný.
Specifikace zapojení Hodnota
Typ 2-drátový
Průřez 0,75-1,25 mm
2
Maximální délka 500 m
POZNÁMKA
Propojovací vedení není součástí dodávky.
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
POZNÁMKA
Digitální řídící jednotku je nutné instalovat uvnitř.
POZNÁMKA
Při montáži dbejte na to, abyste přílišným dotažením
šroubů nezpůsobili deformaci dolní části digitálního
ovladače.
POZNÁMKA
■ Při zapojování je třeba vést vedení mimo
napájecí kabely, aby se mezi dráty nepřenášel
elektrický šum (externí šum).
■
Z kabelu stáhněte ochrannou vrstvu
v té části, která prochází vnitřní
částí digitálního ovladače ( l ).
UPOZORNĚNÍ
Při nasazování horní části dálkového ovladače nesmí
dojít k poškození zapojených drátů.
1
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
