Montaj kılavuzu
22
RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010

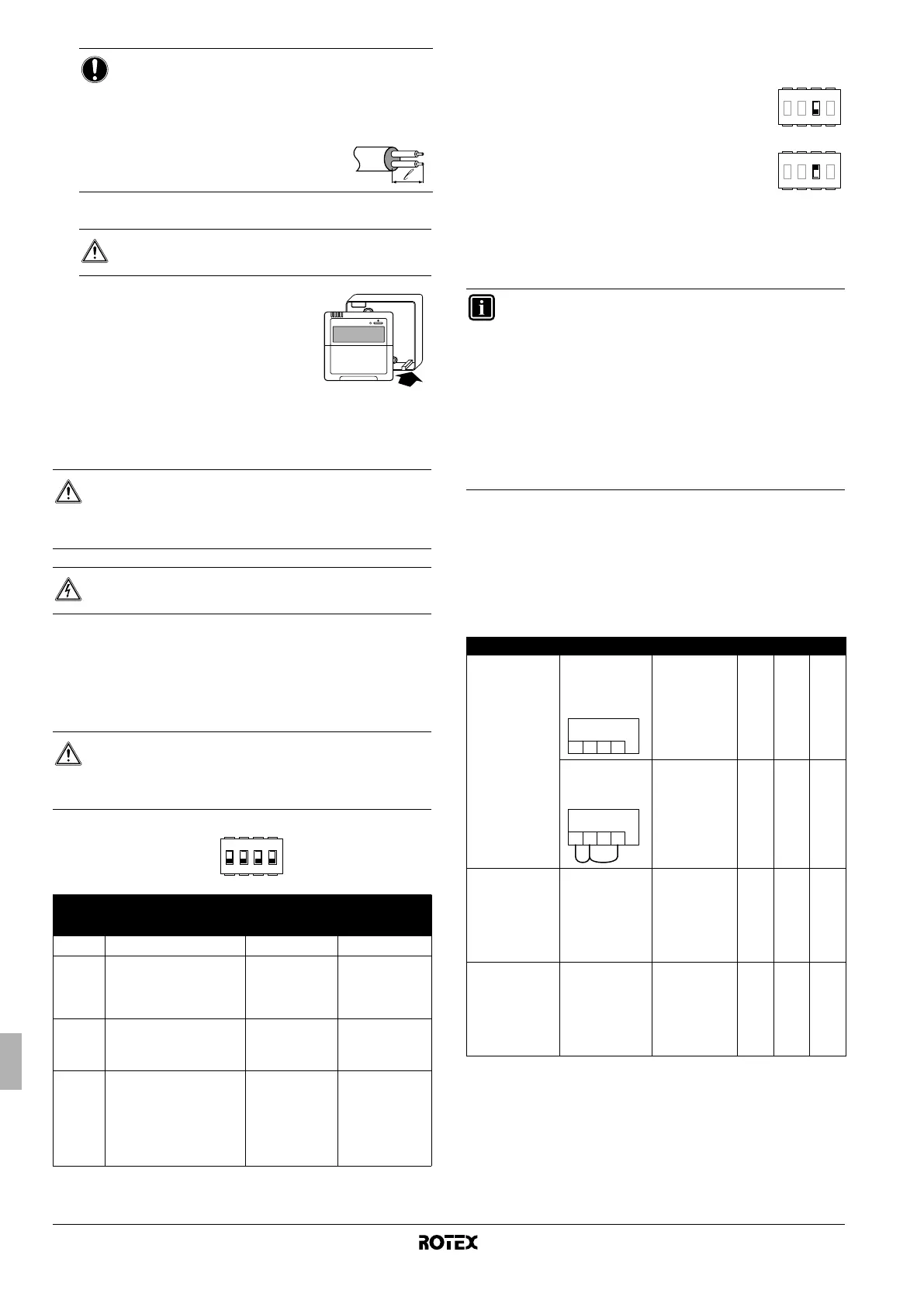

4 Dijital denetleyicinin üst kısmını yerine takın.
İlk önce alttaki klipslerden takmaya
başlayın.
8. İlk çalıştırma ve konfigürasyon
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı düzeyine uyum için montör tarafından yapılandırılmalıdır.
8.1. DIP anahtar ayarlarına genel bakış
SS2 DIP anahtarı, anahtar kutusunun PCB'si üzerinde yer alır (bkz.
"5.3. Anahtar kutusu ana elemanları", sayfa 11) ve kullanım sıcak
suyu depo montajı, oda termostatı bağlantısı ve pompa çalışmasının
konfigürasyonuna imkan tanır.
8.2. Oda termostatı montaj konfigürasyonu
Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli
konfigürasyonu ile termostat kablo bağlantılarını (X2M: 1, 2, 3, 4)
özetler. Pompa işletimi üçüncü sütunda verilmiştir. Son üç sütun,
izleyen işlevselliğin kullanıcı arayüzü (UI) ile mi yoksa termostat (T)
tarafından mı yerine getirildiğini gösterir:
• hacim ısıtma veya soğutma açma/kapama (y)
• ısıtma/soğutma geçişi (=)
• ısıtma ve soğutma program zamanlayıcıları (pr)
BİLDİRİM
■ Kablolar bağlanırken, elektrik parazitinin (harici
parazitlerin) önlenmesi için kablolar ile güç
besleme kabloları arasında belirli bir mesafe
bırakılmalıdır.
■
Dijital kumanda kasasının içinden
geçmesi gereken bölümlerde
kablo zırhını soyun ( l ).
DİKKAT
Takarken kabloları sıkıştırmamaya dikkat edin.
DİKKAT
Bu bölümde yer alan bütün bilgilerin montör tarafından
sırasıyla okunması ve sistemin uygulanabilir şekilde
düzenlenmesi önemlidir.
TEHLİKE: ELEKTRİK ÇARPMASI
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
UYARI
Anahtar kutusu servis panelini açmadan ve DIP anahtar
ayarlarında değişiklik yapmadan önce güç kaynağını
kesin.
DIP
anahtarı
SS2
Tanım ON OFF
1 Montör için ilgili değil — (Varsayılan)
2 Kullanım sıcak suyu depo
montajı
(bkz. "8.4. Kullanım sıcak
suyu deposu kurulum
konfigürasyonu", sayfa 23)
Kurulu Kurulu değil
(Varsayılan)
3 Oda termostat bağlantısı
(bkz. "8.2. Oda termostatı
montaj konfigürasyonu",
sayfa 22)
Oda termostatı
bağlı
Oda termostatı
bağlı değil
(Varsayılan)
4 Bu ayar
(a)
aynı anda hem
daha fazla hacim ısıtma/
soğutma, hem de daha
fazla kullanım suyu ısıtma
talebinin olması
durumunda ısı
pompasının çalışma
modunu belirler.
(a) Yalnızca DIP anahtarı 2 = ON ise mümkündür.
Isıtma/soğutma
önceliği
En yüksek
talep tarafı
önceliklidir
(b)
(b) Isıtma/soğutma veya kullanım suyu ısıtma modu program zamanlayıcı ve/veya
saha ayarları tarafından sınırlandırılabilir (4, 5, 8).
1
4321
ONOFF
■ İç üniteye oda termostatı bağlı olmadığında,
geçiş anahtarı SS2-3 OFF olarak
ayarlanmalıdır.
■ İç üniteye oda termostatı bağlandığında,
geçiş anahtarı SS2-3 ON olarak ayarlanmalıdır.
■ Pompanın art arda devreye girip çıkmasını (yani
takırdamasını) ve dolayısıyla pompanın ömrünün
etkilenmesini önlemek için, oda termostatında ayarların
(6®02=evet, 6®05=9, 6®06=5) doğruluğunu onaylayın.
BİLGİ
■ İç üniteye oda termostatı bağlı olduğunda, ısıtma ve
soğutma program zamanlayıcıları kesinlikle
kullanılamaz. Diğer program zamanlayıcıları
etkilenmezler. Program zamanlayıcıları üzerine daha
fazla bilgi için kullanım kılavuzuna bakın.
■ İç üniteye oda termostatı bağlı olduğunda ve
= düğmesine veya y düğmesine basıldığında,
oda termostatının önceliği olduğunu ve açma/kapama
çalıştırması ile geçiş çalıştırmasını kontrol edeceğini
göstermek için merkezi kontrol göstergesi e yanıp
sönecektir.
Termostat Konfigürasyon Pompa işletimi yy
yy
==
==
pp
pp
rr
rr
Termostat yok • SS2-3=OFF
• kablo
bağlantıları:
(yok)
çıkış su sıcaklığı
ile belirlenir
(a)
(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arayüzü
üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim ısıtma/
soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa her 5 dakikada
bir 3 dakika çalışacaktır.
UI UI UI
• SS2-3=ON
• kablo
bağlantıları:
hacim ısıtma
veya soğutma
açık olduğunda
açık
(y)
UI UI UI
Yalnız ısıtma
termostatı
• SS2-3=ON
• kablo
bağlantıları:
(oda termostat
kitinin montaj
kılavuzuna
bakın)
oda termostatı
tarafından
ısıtma talebi
olduğunda açık
T——
Isıtma/soğutma
anahtarı ile
termostat
• SS2-3=ON
• kablo
bağlantıları:
(oda termostat
kitinin montaj
kılavuzuna
bakın)
oda termostatı
tarafından
ısıtma talebi
veya soğutma
talebi olduğunda
açık
TT—
4321
ONOFF
4321
ONOFF
X2M
1234
X2M
1234
