RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
Montagehandleiding
10
4. ACCESSOIRES
4.1. Accessoires geleverd bij de binnenunit
Zie afbeelding 1
1 Montagehandleiding
2 Gebruiksaanwijzing
3 Afsluiter
4 Zelfklever bedradingsschema (binnenkant deksel
binnenunit)
5 Bevestigingsschroef deksel binnenunit
6 Thermistor + aansluitdraad (12 m)
5. OVERZICHT VAN DE BINNENUNIT

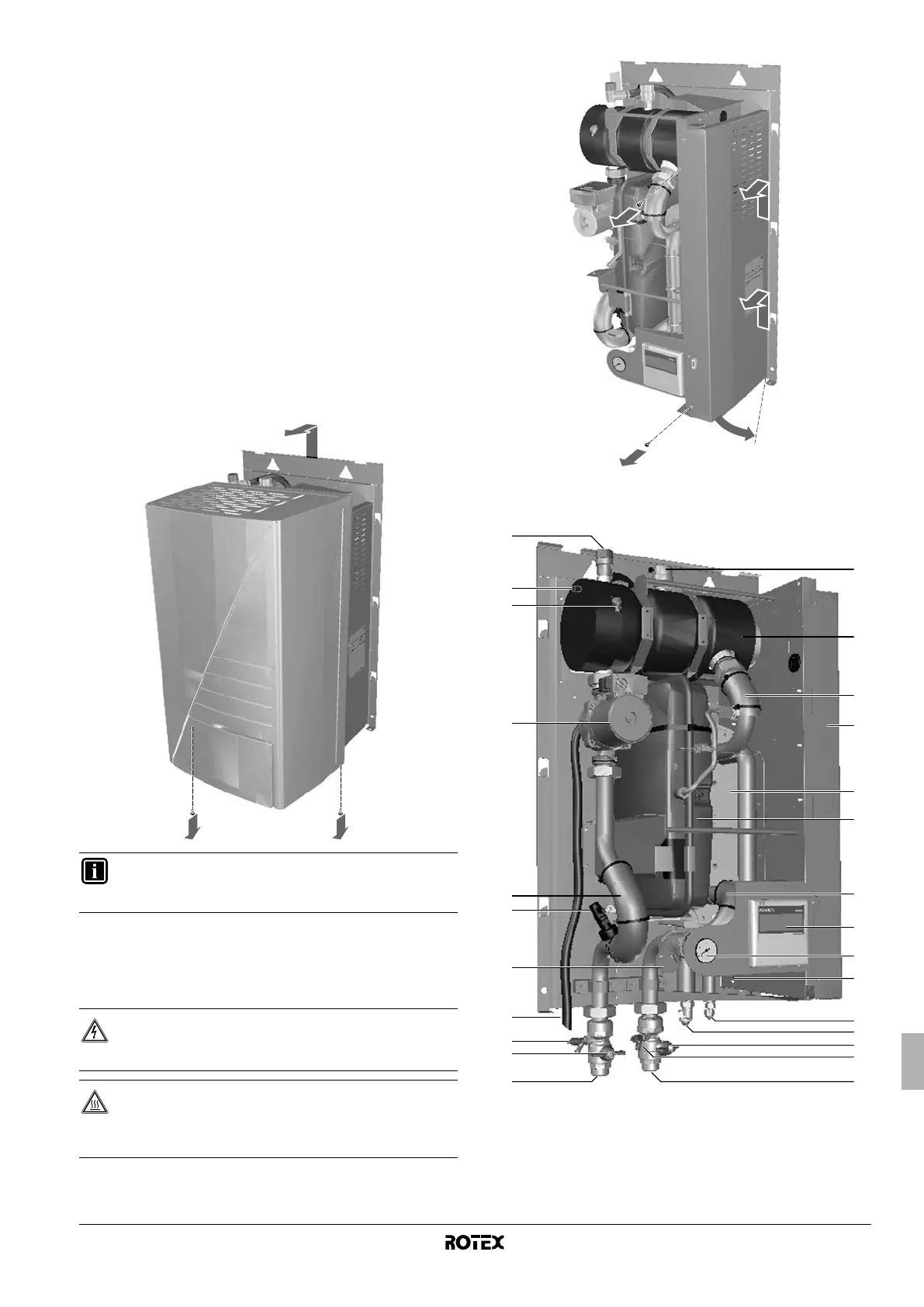

5.1. Binnenunit openen
■ De frontklep op het deksel van de binnenunit biedt toegang tot
de manometer en de gebruikersinterface.
■ Het deksel van de binnenunit kan worden verwijderd door de
2 schroeven onderaan te verwijderen en het deksel los te haken.
■ Om toegang te krijgen tot de componenten van de schakelkast
– bijv. om de lokale bedrading aan te sluiten – kan het
servicepaneel van de schakelkast worden verwijderd. Draai
daartoe de schroeven op de voorkant los en haak het
servicepaneel van de schakelkast los.
5.2. Hoofdcomponenten
INFORMATIE
Bevestig het deksel met de schroeven wanneer u het
monteert (de schroeven zitten bij de accessoires).
GEVAAR: ELEKTRISCHE SCHOK
Zie "2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina 2.
GEVAAR: LEIDINGEN EN INTERNE ONDERDELEN
NIET AANRAKEN
Zie "2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina 2.
1
2
3
1
3
1
3
10
11
8
9
13
12
10
2
3
4
5
3
7
15
6
13
14
16
21
3
17
19
20
18
