Manuale d'installazione
10
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
4. ACCESSORI
4.1. Accessori forniti con l'unità interna
Vedere figura 1
1 Manuale d'installazione
2 Manuale d'uso
3 Valvola di chiusura
4 Schema elettrico dei collegamenti (all'interno del coperchio
dell'unità interna)
5 Vite di fissaggio per il coperchio dell'unità interna
6 Termistore + filo di connessione (12 m)
5. PANORAMICA DELL'UNITÀ INTERNA

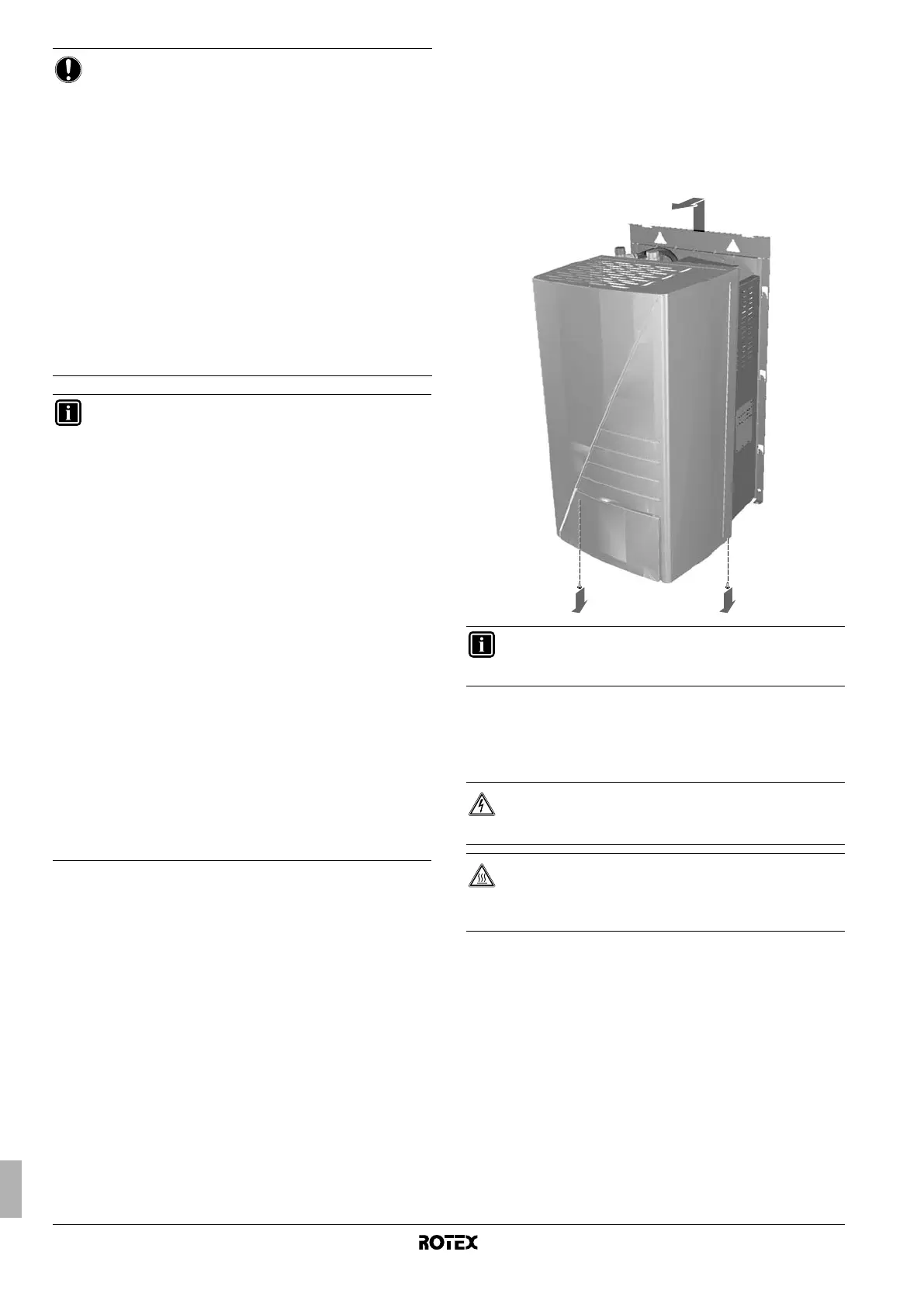

5.1. Apertura dell'unità interna
■ L'aletta anteriore sul coperchio dell'unità interna consente
l'accesso al manometro e all'interfaccia utente.
■ Il coperchio dell'unità interna può essere rimosso svitando le
2 viti inferiori e sganciando il coperchio stesso.
■ Per accedere ai componenti del quadro elettrico, ad esempio
per effettuare i collegamenti elettrici sul posto, rimuovere il
coperchio di servizio del quadro elettrico. A tal fine, allentare le
viti anteriori e rimuovere il coperchio di servizio del quadro
elettrico.
AVVISO
■ Collegare i fili del termostato ai morsetti corretti
(vedere "5. Panoramica dell'unità interna" a
pagina 10).
■ Assicurarsi di configurare correttamente le
impostazioni in loco [7-02], [7-03] e [7-04]. Vedere
"Controllo con doppio setpoint" a pagina 35.
■ Configurare correttamente il microinterruttore SS2-3
sulla scheda del quadro elettrico dell'unità RKHBH.
Vedere "8.2. Configurazione di installazione del
termostato ambiente" a pagina 25.
■ È responsabilità dell'installatore accertarsi che non si
verifichino situazioni indesiderate (ad es. temperatura
dell'acqua eccessivamente alta verso gli anelli di
riscaldamento a pavimento, ecc.).
■ È importante ricordare che la temperatura effettiva
dell'acqua negli anelli di riscaldamento a pavimento
dipende dal controllo e dall'impostazione della
postazione di mescolamento.
INFORMAZIONI
■ È possibile implementare i segnali di richiesta per il
riscaldamento dell'ambiente in due modi diversi
(a scelta dell'installatore).
- Segnale di attivazione/disattivazione della
funzione termica dal termostato ambiente
- Segnale di stato (attivo/disattivo) dalla postazione
di mescolamento
■ Rotex non offre alcun tipo di stazione di miscelazione.
Il doppio controllo del setpoint consente solamente di
utilizzare due setpoint.
■ Quando è solo la zona A a richiedere il riscaldamento,
la zona B riceverà acqua a una temperatura pari
a quella del primo setpoint.
Ciò può portare al riscaldamento indesiderato della
zona B.
■ Quando è solo la zona B a richiedere il riscaldamento,
la postazione di mescolamento riceverà acqua a una
temperatura pari a quella del secondo setpoint.
In base al controllo della postazione di mescolamento,
l'anello di riscaldamento a pavimento può ancora
ricevere acqua a una temperatura uguale al setpoint
della postazione di mescolamento.
■ Con questo tipo di applicazione, la selezione del
riscaldamento/raffreddamento deve sempre essere
effettuata sull'interfaccia utente. Fare riferimento
a "Controllo con doppio setpoint" a pagina 35 per
ulteriori informazioni.
INFORMAZIONI
Fissare il coperchio con le viti al momento dell'installazione
(le viti sono accessori).
PERICOLO: FOLGORAZIONE
Vedere il paragrafo "2. Norme generali di sicurezza" a
pagina 2.
PERICOLO: NON TOCCARE LE TUBAZIONI
E I COMPONENTI INTERNI
Vedere il paragrafo "2. Norme generali di sicurezza" a
pagina 2.
