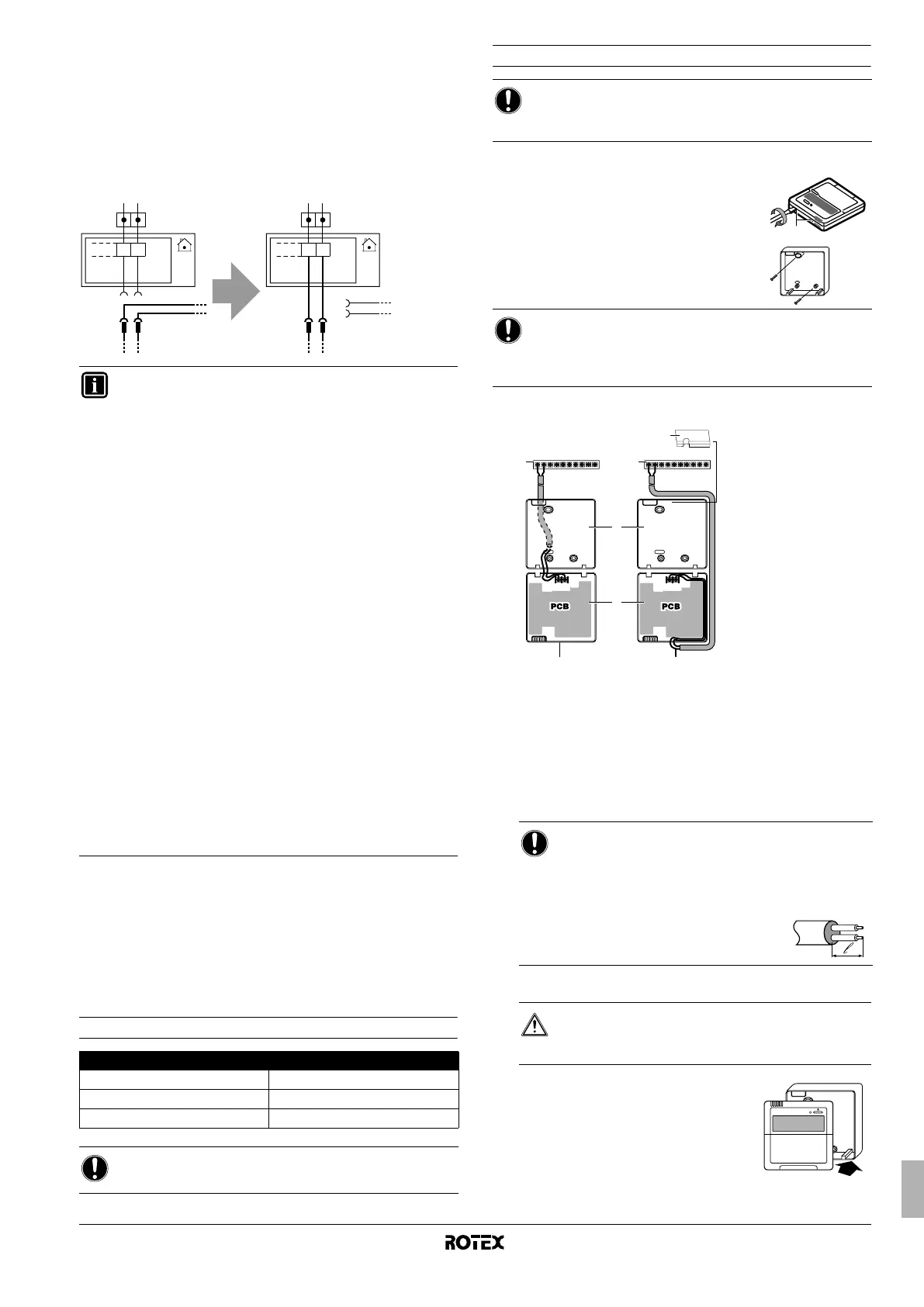

RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Manual de instalação
23
Ligar a unidade de interior a uma fonte de alimentação com
tarifário normal
Se a fonte de alimentação com tarifário bonificado for do tipo 2 ou 3
(interrupção da alimentação da fonte de alimentação principal para
a unidade de exterior), a unidade de interior deve ser ligada a uma
fonte de alimentação com tarifário normal para permitir um
funcionamento e controlo interior contínuos (por exemplo, bomba).
Desligue o terminal X6YA de X6Y e ligue X6YB a X6Y.
7.4. Mudança de local do controlador digital
O controlador digital vem de fábrica na unidade de interior. (Consulte
a "5.2. Componentes principais" na página 11 para ver a posição
efectiva.) Caso seja necessário, é possível mudar de lugar
o controlador digital.
Tenha presente que só é possível ligar à unidade de interior
1 controlador digital.
Especificações das ligações
Montagem
1 Retire o painel frontal do controlador digital.
Introduza uma chave de fendas nas
ranhuras (1) da parte de trás do controlador
digital e retire a parte da frente deste.
2 Fixe o controlador digital numa superfície
plana.
3 Ligue os cabos à unidade.
1 Unidade
2 Parte de trás do controlador digital
3 Parte da frente do controlador digital
4 Ligação por trás
5 Ligação por cima
6 Abra espaço para a passagem dos cabos, utilizando
um alicate ou outro instrumento.
Ligue os terminais por cima da parte frontal do controlador
digital e os terminais no interior da unidade (P1-16, P2-16a).
4 Reponha a parte superior do controlador digital.
Inicie a operação pelos encaixes do
fundo.
INFORMAÇÕES
■ No caso de ser activada uma função da fonte de
alimentação com tarifário bonificado, a função de
secagem da betonilha não pode ser activada.
■ Se ligar o equipamento a uma fonte de alimentação
com tarifário bonificado, altere a regulação local
[d-01]. Se a fonte de alimentação com tarifário
bonificado for do tipo 1 ou se a unidade de interior
estiver ligada a uma fonte de alimentação com
tarifário normal (através de 30-31, X2M), altere
ambas as regulações locais [d-01] e [d-00]. Consulte
"[d] Fornecimento de energia com tarifário bonificado/
Desvio local dependente das condições climatéricas"
na página 38.
■ Se a fonte de alimentação com tarifário bonificado for
do tipo 1 ou se a unidade de interior estiver ligada
a uma fonte de alimentação com tarifário normal,
a unidade será forçada a desligar-se.
Quando é enviado o sinal de tarifário bonificado,
a indicação de controlo central e pisca, para indicar
que o tarifário bonificado está activo.
■ Se a fonte de alimentação com tarifário bonificado for
do tipo 2 ou 3 e a unidade de interior não estiver
ligada a uma fonte de alimentação com tarifário
normal, os aquecedores não podem ser controlados.
Tal interrupção do fornecimento de energia não deve
ser superior a 2 horas, caso contrário o relógio do
controlador reinicializar-se-á.
Durante a interrupção do fornecimento de energia,
o visor do controlador estará apagado.
Especificações de cablagem Valor
Tipo 2 condutores
Secção 0,75-1,25 mm
2
Comprimento máximo 500 m
AVISO
Não foram incluídos os cabos de ligação.
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
AVISO
O controlador digital tem de ser montado numa divisão
interior.
AVISO
Tome o cuidado de não distorcer a parte inferior do
controlador digital, por eventual aperto excessivo dos
parafusos.
AVISO
■ Durante as ligações eléctricas, mantenha os fios
longe das ligações eléctricas da fonte de
alimentação, para evitar a comunicação de ruído
eléctrico (ruído externo).
■ Retire a blindagem, na parte que
tem de passar por dentro da
caixa do controlador digital ( l ).
CUIDADO
Tome o cuidado de não trilhar as ligações eléctricas
durante esta operação.
1
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
