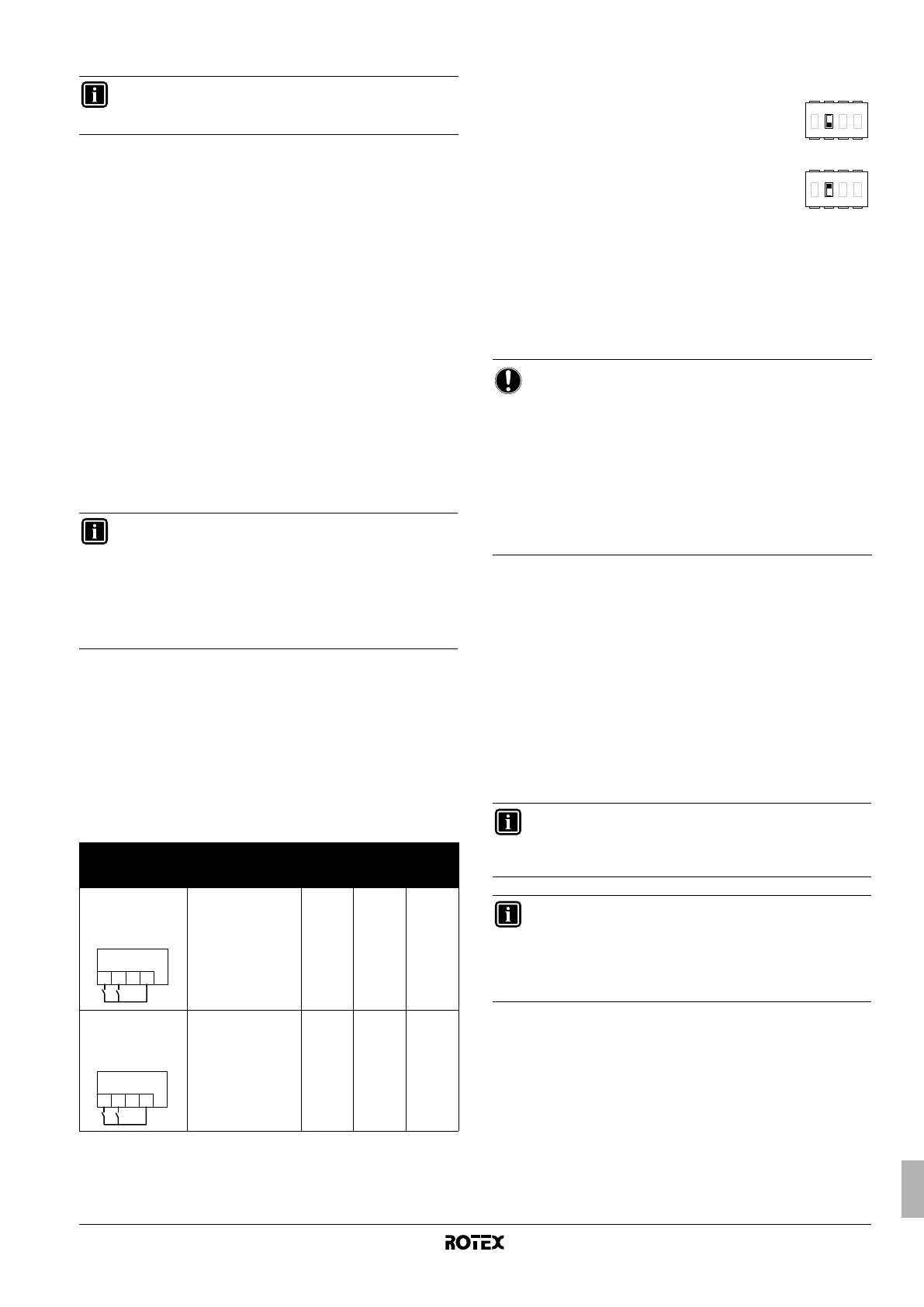

8.3. Configuração do funcionamento da bomba
Sem termóstato de ambiente: interruptor de configuração
SS2-3 = OFF
Quando não está ligado nenhum termóstato à unidade de interior,
o funcionamento da bomba é determinado pela temperatura de
saída da água.
Para forçar a bomba a trabalhar continuamente, quando não está
ligado nenhum termóstato de ambiente, proceda da seguinte forma:
- Regular o interruptor de configuração SS2-3 para ON,
- curto-circuite os terminais 1-2-4, na placa de bornes da
caixa de distribuição.
Com termóstato de ambiente: interruptor de configuração
SS2-3 = ON
Se o termóstato estiver ligado à unidade de interior, a bomba
trabalha continuamente sempre que houver uma solicitação de
aquecimento ou de refrigeração proveniente do termóstato.
Ponto de regulação duplo
Quando se activa o ponto de regulação duplo, o funcionamento da
bomba é determinado conforme o estado dos interruptores de
configuração SS2-3 e os contactos de selecção de ponto de
regulação. Consulte a tabela abaixo.
A tabela que se segue resume a configuração necessária e as
ligações eléctricas da placa de bornes (X2M: 1, 2, 4) na caixa de
distribuição. O funcionamento da bomba é indicado na terceira
coluna. As últimas três colunas indicam se as funcionalidades
seguintes estão disponíveis na interface de utilizador (
UI) ou se são
controladas pelos contactos de selecção do ponto de regulação SP1
e SP2:
• aquecimento ou refrigeração do ambiente ligado/
desligado (y)
• comutação entre aquecimento e refrigeração (=)
• temporizadores de aquecimento e refrigeração (pr)
8.4. Configuração da instalação do tanque de água
quente doméstica
Conforme mencionado em "Tanque de água quente doméstica
(opção)" na página 3, estão disponíveis 2 tipos de tanques de água
quente doméstica:
■ tanque com aquecedor eléctrico de apoio integrado (RKHW*) (o
valor predefinido de [4-03] será 3),
■ tanque sem aquecedor eléctrico de apoio (RKHTS) (o valor
predefinido de [4-03] será 5).
8.5. Arranque inicial com baixa temperatura
ambiente exterior
Durante o arranque inicial e quando a temperatura da água está
baixa, é importante aquecer a água gradualmente. Se tal não se
verificar, podem surgir rachas nos chãos de cimento, devido às
mudanças bruscas de temperatura. Contacte o responsável pela
execução técnica da betonagem do edifício, para mais informações.
Para tal, a temperatura mais baixa regulada para a saída da água
pode descer para um valor entre 15°C e 25°C, ajustando a regulação
local [9-01] (limite inferior para o ponto de regulação de
aquecimento). Consulte "8.9. Regulações locais" na página 27.
INFORMAÇÕES
Para regular a velocidade da bomba, consulte
"8.8. Regulação da velocidade da bomba" na página 26.
INFORMAÇÕES
Quando o ponto de regulação duplo está activado, não
é possível obter o "funcionamento contínuo forçado da
bomba". Quando SS2-3 está ON e tanto SP1 como SP2
estão fechados, o funcionamento da bomba é idêntico ao
caso "com termóstato de ambiente" e o segundo ponto de
regulação será o ponto de regulação aplicável. Consulte
a tabela abaixo.
Ponto de regulação duplo
Configuração
Funcionamento da
bomba
yy
yy
==
==
pp
pp
rr
rr
• [7-02]=1
• SS2-3=OFF
• ligações
eléctricas:
determinado pela
temperatura de saída
da água
(a)
(a) A bomba pára quando a climatização (aquecimento/refrigeração) é desligada
ou quando a água atinge a temperatura desejada, previamente regulada na
interface de utilizador. Quando a climatização é ligada, a bomba trabalha durante
3 minutos, de 5 em 5 minutos, para verificar a temperatura da água.
UI UI UI
• [7-02]=1
• SS2-3=ON
• ligações
eléctricas:
ligado quando há
solicitação do ponto
de regulação principal
e/ou secundário
SP2/SP1 UI —
SP1 = Contacto do primeiro ponto de regulação
SP2 = Contacto do segundo ponto de regulação
X2M
SP1SP2
123
4
X2M
1234
SP1
SP2
■ Se nenhum tanque de água quente
doméstica estiver ligado, o interruptor SS2-2
deve ser regulado para OFF (predefinição).
■ Se estiver instalado um tanque de água
quente doméstica, o interruptor SS2-2 deve
ser regulado para ON.
AVISO
Para um funcionamento correcto do sistema, é muito
importante efectuar todas as ligações eléctricas correctas
entre a unidade de interior e a caixa de distribuição
(a)
do
tanque de água quente doméstica antes de regular SS2-2
para ON.
A lógica e as regulações aplicáveis (exemplo: predefinição
[4-03]) são activadas de acordo com o tanque ligado. Para
mais detalhes, consulte "[4] Temperatura de desactivação
do aquecimento ambiente e funcionamento do aquecedor
de reserva ou de apoio" na página 29.
(a) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
INFORMAÇÕES
Se a temperatura de saída da água estiver definida entre
15°C e 25°C, o aquecimento é realizado apenas pelo
aquecedor de reserva.
INFORMAÇÕES
A função do programa de secagem da betonilha de
aquecimento por baixo do piso oferece a possibilidade de
executar automaticamente o aquecimento gradual.
Consulte a "9.3. Programa de secagem da betonilha
de aquecimento por baixo do piso" na página 45.
4321
ONOFF
4321
ONOFF
