Rotex RKHBH008BB3V3 - Hlavní Součásti; Otevření Vnitřní Jednotky; Přehled Vnitřní Jednotky

RKHBH/X008BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62574-3 – 10.2010
Instalační návod
10

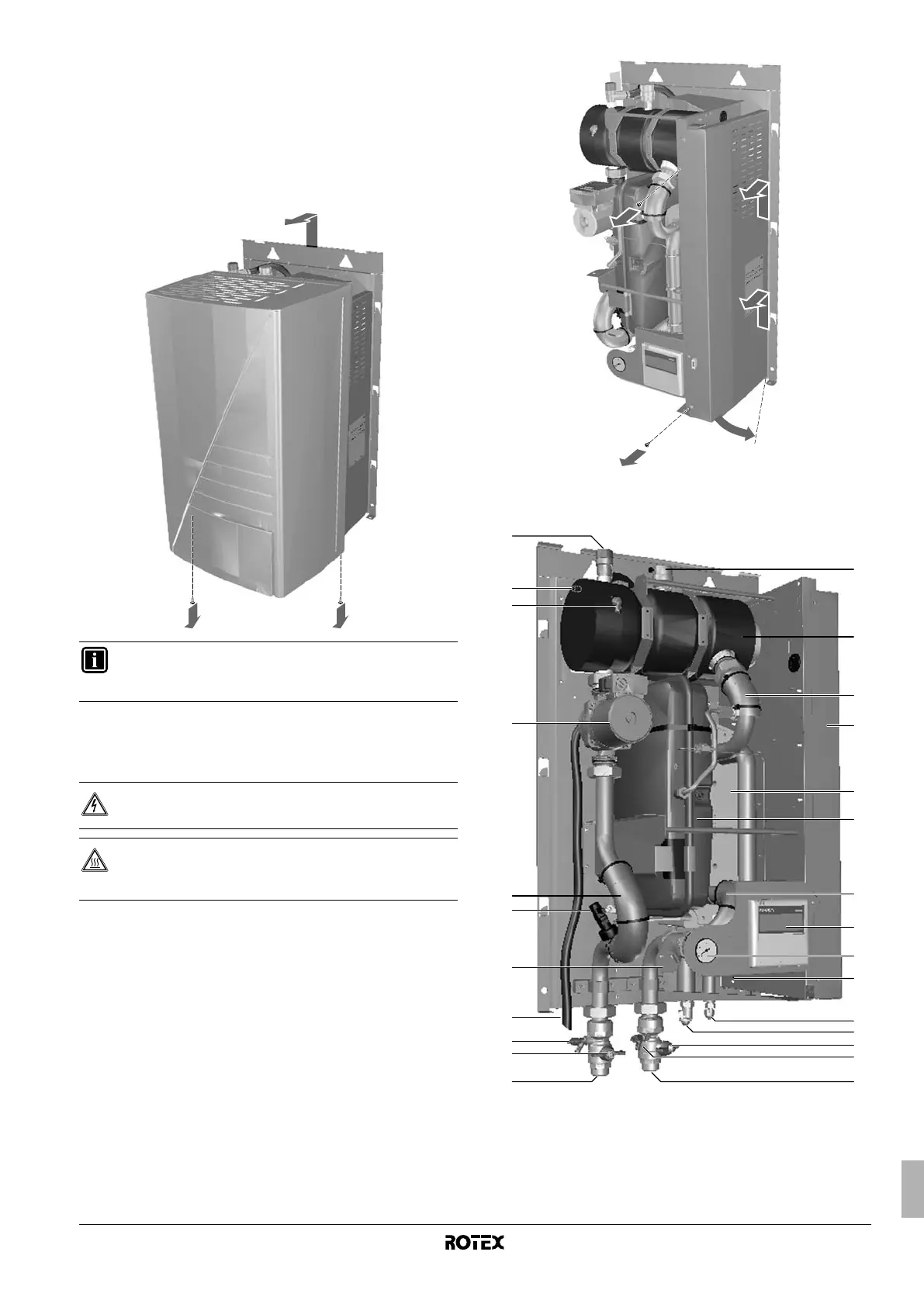

5. Přehled vnitřní jednotky
5.1. Otevření vnitřní jednotky
■ Čelní klapka krytu vnitřní jednotky umožňuje přístup k tlakoměru
a uživatelskému rozhraní a je vybavena systémem zajištění se
západkami.
■ Kryt vnitřní jednotky lze sejmout po vyšroubování 2 spodních
šroubů; poté lze kryt odháknout a vyjmout.
■ Je-li třeba získat přístup k součástem rozváděcí skříňky –
například připojit vedení – lze sejmout servisní panel rozváděcí
skříňky. Povolte čelní šrouby a vyhákněte servisní panel
rozváděcí skříňky.
5.2. Hlavní součásti
INFORMACE
Kryt při instalaci upevněte šrouby (šrouby jsou dodávány
jako příslušenství).
NEBEZPEČÍ: HROZÍ ÚRAZ ELEKTRICKÝM PROUDEM
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
NEBEZPEČÍ: NEDOTÝKEJTE SE POTRUBÍ A VNITŘNÍCH
SOUČÁSTÍ
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
3
1
2
3
1
1
3
3
1
3
10
11
8
9
13
12
10
2
3
4
5
3
7
15
6
13
14
16
21
3
17
19
20
18
