Installationsanleitung
14
RKHBH/X008BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010

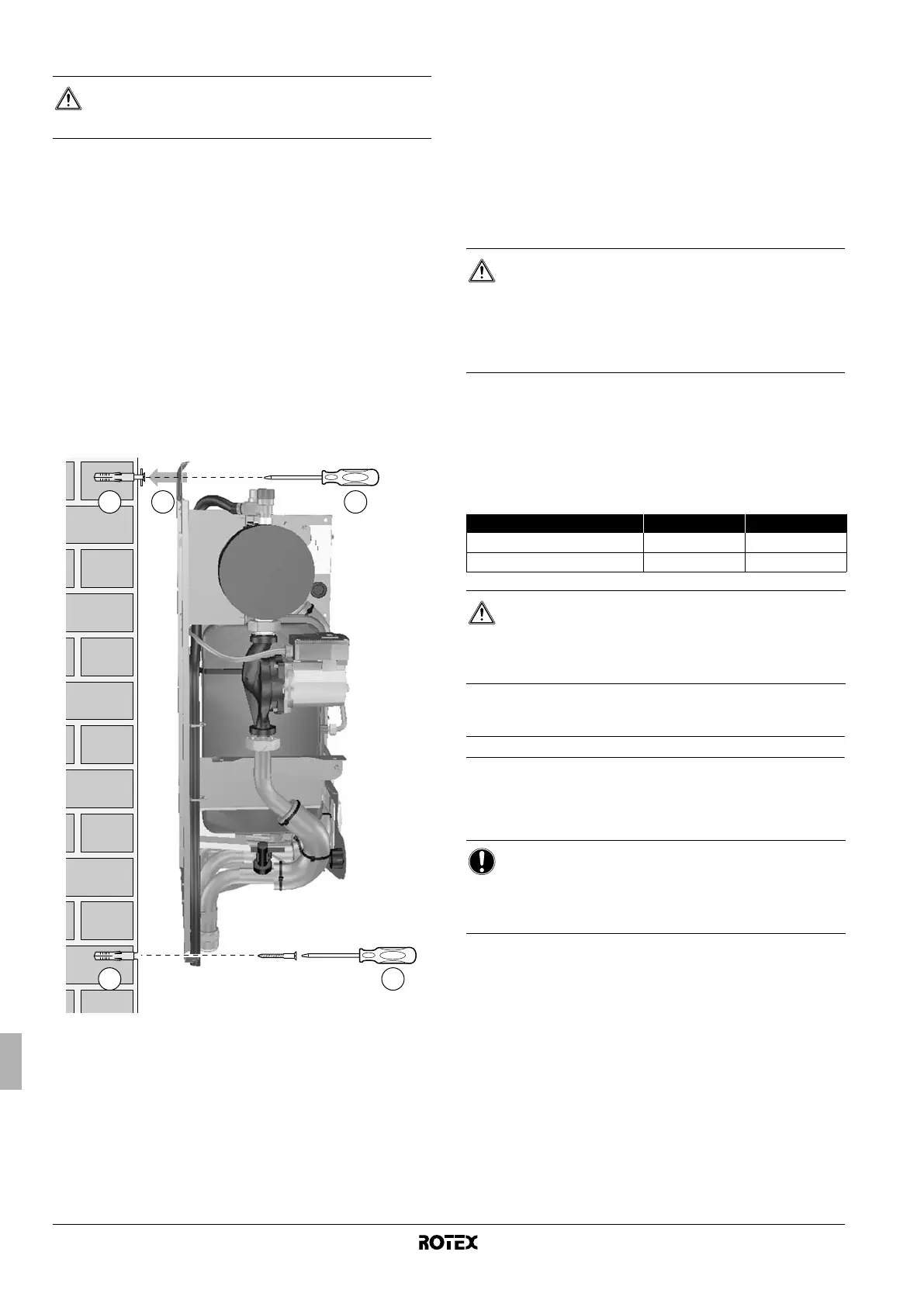

6.4. Montieren der Inneneinheit
1 Das Installationsmuster (siehe Verpackung) an die Wand halten
und die Befestigungspositionen markieren (2 oben ( T) und 2
unten (B)).
Achten Sie drauf, dass die Markierungen (2 und 2) genau
horizontal ausgerichtet sind und die Abmessungen der
Markierungen Abbildung 4 entsprechen.
Wird das Gerät nicht waagerecht installiert, kann sich Luft im
Wasserkreislauf sammeln, so dass das Funktionieren des
Gerätes beeinträchtigt wird.
Achten Sie bei der Installation eines RKHBX-Modells besonders
auf diesen Aspekt, um zu verhindern, dass die Ablaufwanne
überläuft.
2 Bohren Sie 4 Löcher und setzen Sie 4 Dübel ein (passend für M10).
3 In die Dübel oben die Schrauben eindrehen und die
Inneneinheit an die oberen Schrauben hängen.
4 In die unteren Dübel die anderen Schrauben eindrehen und
festdrehen.
6.5. Installation der EKHBDP-Ablaufwanne (nur bei
den Modellen RKHBX)
Bei den Modellen zum Heizen/Kühlen muss die Ablaufwanne
installiert werden (siehe "4. Zubehör" auf Seite 9).
Während des Kühlbetriebs kann es sein, dass an den Leitungen für
das kalte Kältemittel und an den Wasserleitungen Wasserdampf
(Feuchtigkeit) kondensiert und sich dort ansammelt. Das Wasser
sammelt sich dann in der Ablaufwanne, die an einen Ablauf
angeschlossen sein muss.
Hinweise zur Installation entnehmen Sie der Anleitung, die
zusammen mit der Ablaufwanne geliefert worden ist.
6.6. Kältemittelleitung
Nehmen Sie bitte Bezug auf das Installationshandbuch der
Außeneinheit bei allen Vorgaben, Anweisungen und Spezifikationen
hinsichtlich der Kältemittelleitung zwischen Innen- und Außeneinheit.
Die Position der Gas- und Flüssigkeitsleitung an der Inneneinheit
wird unter "5.2. Hauptkomponenten" auf Seite 10 angezeigt.
6.7. Wasser-Rohrleitungssystem
Wasserkreislauf überprüfen
Die Einheit wird über ihren Wasser-Einlass und ihren Wasser-
Auslass am Wasserkreislauf angeschlossen. Dieser Kreislauf muss
von einem Monteur bereitgestellt werden und der gültigen
Gesetzgebung entsprechen.
VORSICHT
Das Gewicht der Inneneinheit beträgt ungefähr 46 kg. Für
die Montage der Einheit werden zwei Personen gebraucht.
4
2
1
3
1
VORSICHT
Positionieren Sie das Schlauchende des Schlauchs vom
Druckentlastungsventil so, dass er in die Ablaufwanne
führt. Sonst könnte es passieren, dass das Wasser in
Kontakt kommt mit elektrischen Kontakten. Dann bestünde
Stromschlaggefahr oder es könnte ein Kurzschluss im
elektrischen System eintreten.
Kältemittelrohr-Spezifikationen Inneneinheit Außeneinheit
Anschluss an Gasleitung 15,9 mm (5/8 Zoll) 15,9 mm (5/8 Zoll)
Anschluss an Flüssigkeitsleitung 6,4 mm (1/4 Zoll) 6,4 mm (1/4 Zoll)
VORSICHT
Beim Festziehen und Lösen von Muttern bei Kältemittel-
Leitungsanschlüssen immer zwei Schraubenschlüssel
benutzen! Sonst können die betreffenden Rohrverbindungen
beschädigt werden, und es kann zu Leckagen kommen.
HINWEIS
Die Einheit darf nur in einem geschlossenen
Wassersystem betrieben werden. Der Einsatz in einem
offenen Wasserkreislaufsystem kann zu übermäßiger
Korrosion der Wasserleitungen führen.
