RKHBH/X008BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62574-2 – 10.2010
Manual de instalación
24

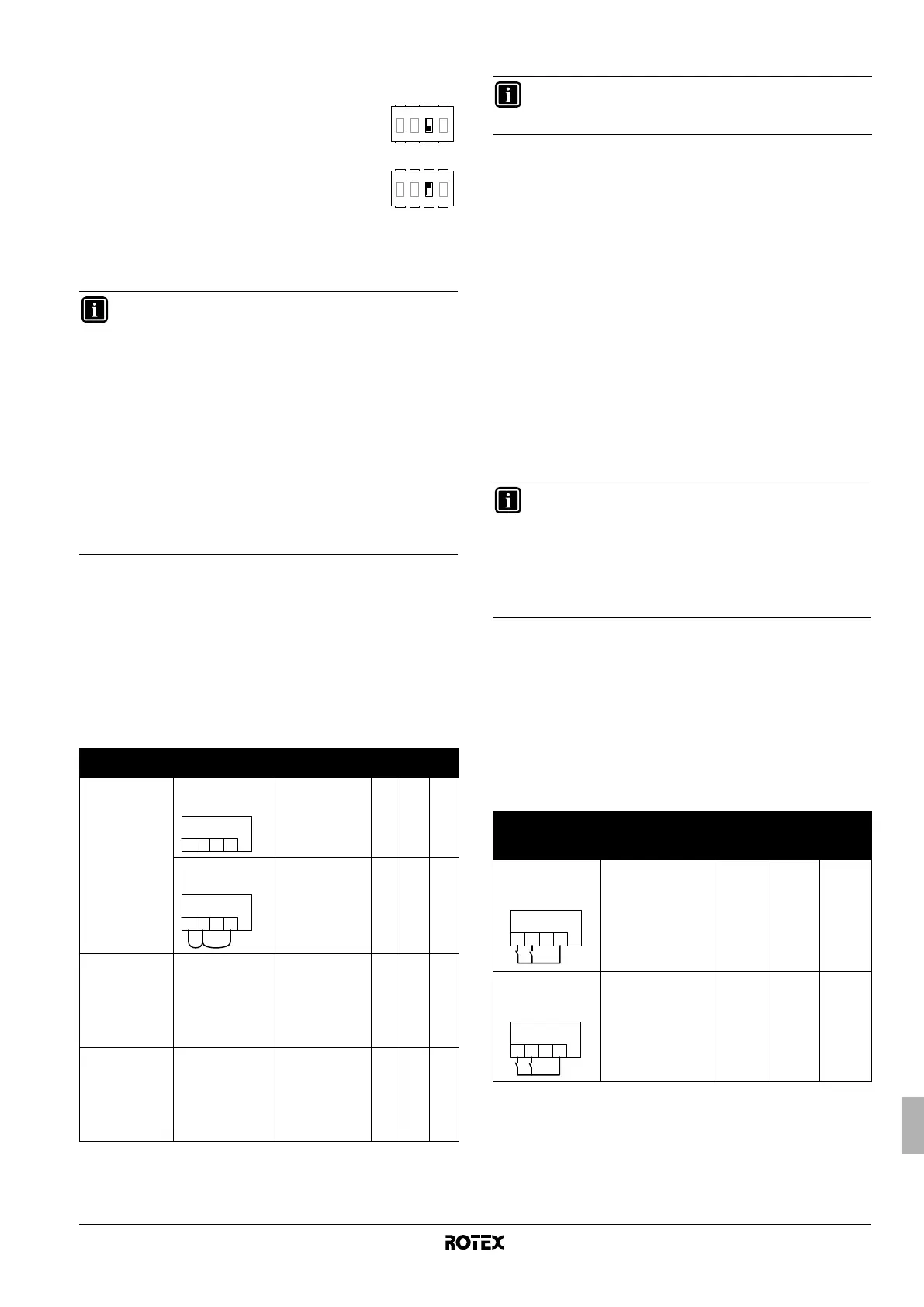

8.2. Configuración de la instalación del termostato
de la habitación
La siguiente tabla resume la configuración requerida y el cableado
del termostato en el bloque de terminales (X2M: 1, 2, 3, 4) en la caja
de interruptores. El funcionamiento de la bomba aparece relacionado
en la tercera columna. Las tres últimas columnas indican si la
siguiente función está disponible en la interfaz de usuario (UI) o si
está operada por el termostato (T):
Calefacción o refrigeración de la habitación encendida/
apagada (y)
Cambio de modo calefacción/refrigeración o viceversa (=)
Temporizadores de programación de calefacción
y refrigeración (pr)
8.3. Configuración de funcionamiento de la bomba
Sin termostato de habitación: interruptor DIP SS2-3=OFF
Si no hay ningún termostato conectado a la unidad interior,
el funcionamiento de la bomba vendrá determinado por la temperatura
del agua de salida.
Para forzar el funcionamiento de la bomba en modo continuo cuando
no hay termostato conectado proceda del siguiente modo:
- Ajuste el interruptor SS2-3 en ON.
- Cortocircuite los terminales 1-2-4 en el bloque de terminales
de la caja de interruptores.
Con el interruptor DIP del termostato de habitación: SS2-3=ON
Cuando hay un termostato conectado a la unidad interior, la bomba
funcionará de manera continua siempre que el termostato envíe la
señal de demanda de calefacción o de refrigeración.
Punto de referencia doble
Cuando el punto de referencia doble está habilitado,
el funcionamiento de la bomba se determinará en función del estado
del interruptor DIP SS2-3 y los contactos de selección del punto de
referencia. Consulte la siguiente tabla.
La siguiente tabla resume la configuración requerida y el cableado
en el bloque de terminales (X2M: 1, 2, 4) en la caja de interruptores.
El funcionamiento de la bomba aparece relacionado en la tercera
columna. Las tres últimas columnas indican si la siguiente función
está disponible en la interfaz de usuario (
UI) o si está operada por los
contactos de selección de punto de referencia SP1 y SP2:
Calefacción o refrigeración de la habitación encendida/
apagada (y)
Cambio de modo calefacción/refrigeración o viceversa (=)
Temporizadores de programación de calefacción
y refrigeración (pr)
Cuando no hay ningún termostato de la
habitación conectado a la unidad interior, el
interruptor de conmutación SS2-3 deberá
ajustarse en OFF.
Cuando el termostato de la habitación esté
conectado a la unidad interior, el interruptor de
conmutación SS2-3 deberá ajustarse en ON.
En el termostato de habitación, confirme los ajustes correctos
(6®02=sí, 6®05=9, 6®06=5) para evitar que la bomba se encienda
y se apague repetidamente y afecte a la vida útil de ésta.
INFORMACIÓN
Cuando un termostato de habitación está conectado
a la unidad interior, los temporizadores de
programación de calefacción y refrigeración
permanecerán deshabilitados. El resto de los
temporizadores de programación no se verán
afectados. Para obtener más información acerca de
los temporizadores de programación consulte el
manual de funcionamiento.
Cuando un termostato de habitación está conectado
a la unidad interior y el botón = o el botón y
están presionados, el indicador de control
centralizado e parpadeará para indicar que el
termostato de la habitación tiene prioridad y controla
el encendido/apagado de la unidad y la función de
cambio de modo.
Termostato Configuración
Operación de
la bomba
yy
yy
==
==
pp
pp
rr
rr
Sin termostato SS2-3=OFF
cableado: (no)
Determinado por
la temperatura del
agua de salida
(a)
(a) La bomba se detendrá cuando la calefacción/refrigeración de la habitación
se apague o cuando el agua alcance la temperatura deseada conforme al
ajuste realizado a través de la interfaz del usuario. Con el modo calefacción/
refrigeración encendido, la bomba se activará cada 5 minutos durante 3 minutos
para comprobar la temperatura del agua.
UI UI UI
SS2-3=ON
cableado:
Encendido
cuando el modo
calefacción
o refrigeración
está encendido
(y)
UI UI UI
Termostato de
sólo calefacción
SS2-3=ON
cableado:
(consulte el
manual de
instalación del
kit de termostato
de habitación)
Encendido
cuando el
termostato de
habitación envía
la señal de
calefacción
T—
Termostato con
interruptor de
calefacción/
refrigeración
SS2-3=ON
cableado:
(consulte el
manual de
instalación del
kit de termostato
de habitación)
Encendido
cuando el
termostato
de habitación
envía la señal de
calefacción o de
refrigeración
TT
4321
ONOFF
4321
ONOFF
X2M
1234
X2M
1234
INFORMACIÓN
Para ajustar la velocidad de la bomba consulte el apartado
"8.8. Ajuste de la velocidad de la bomba" en la página 26.
INFORMACIÓN
Cuando el punto de referencia doble está habilitado,
el "funcionamiento continuo forzado de la bomba" no será
posible. Cuando SS2-3 esté en ON mientras que SP1
y SP2 están cerrados, el funcionamiento de la bomba será
el mismo que "con el termostato de habitación" y el
segundo punto de referencia será el punto de referencia
aplicable. Consulte la tabla de abajo.
Punto de referencia doble
Configuración
Operación de la
bomba
yy
yy
==
==
pp
pp
rr
rr
[7-02]=1
SS2-3=OFF
cableado:
Determinado por la
temperatura del agua
de salida
(a)
(a) La bomba se detendrá cuando la calefacción/refrigeración de la habitación
se apague o cuando el agua alcance la temperatura deseada conforme al
ajuste realizado a través de la interfaz del usuario. Con el modo calefacción/
refrigeración encendido, la bomba se activará cada 5 minutos durante 3 minutos
para comprobar la temperatura del agua.
UI UI UI
[7-02]=1
SS2-3=ON
cableado:
activado cuando se
solicite un punto de
referencia principal
o secundario
SP2/SP1 UI
SP1 = Contacto del primer punto de referencia
SP2 = Contacto del segundo punto de referencia
X2M
SP1SP2
123
4
X2M
1234
SP1
SP2
