RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
Manuale d'installazione
23
Quando l'unità esterna è collegata a un'alimentazione a tariffa kwh
ridotta, il contatto pulito del ricevitore che controlla il segnale della
tariffa kwh ridotta dell'azienda elettrica deve essere collegato ai
morsetti 17 e 18 di X2M (come illustrato nella figura sopra).
Quando il parametro [d-01]=1 nel momento in cui il segnale della
tariffa kWh ridotta viene inviato dall'azienda elettrica, il contatto si
apre e l'unità entra in modalità di disattivazione forzata
(1)
.
Quando il parametro [d-01]=2 nel momento in cui il segnale di tariffa
kWh ridotta viene inviato dall'azienda elettrica, il contatto si chiude
e l'unità entra in modalità di disattivazione forzata
(2)
.
Tipo 1
Questo tipo di alimentazione a tariffa kwh ridotta non viene interrotto.
Tipo 2
Questo tipo di alimentazione a tariffa kwh ridotta viene interrotto una
volta trascorso il tempo specificato.
Tipo 3
Questo tipo di alimentazione a tariffa kwh ridotta viene interrotto
immediatamente.

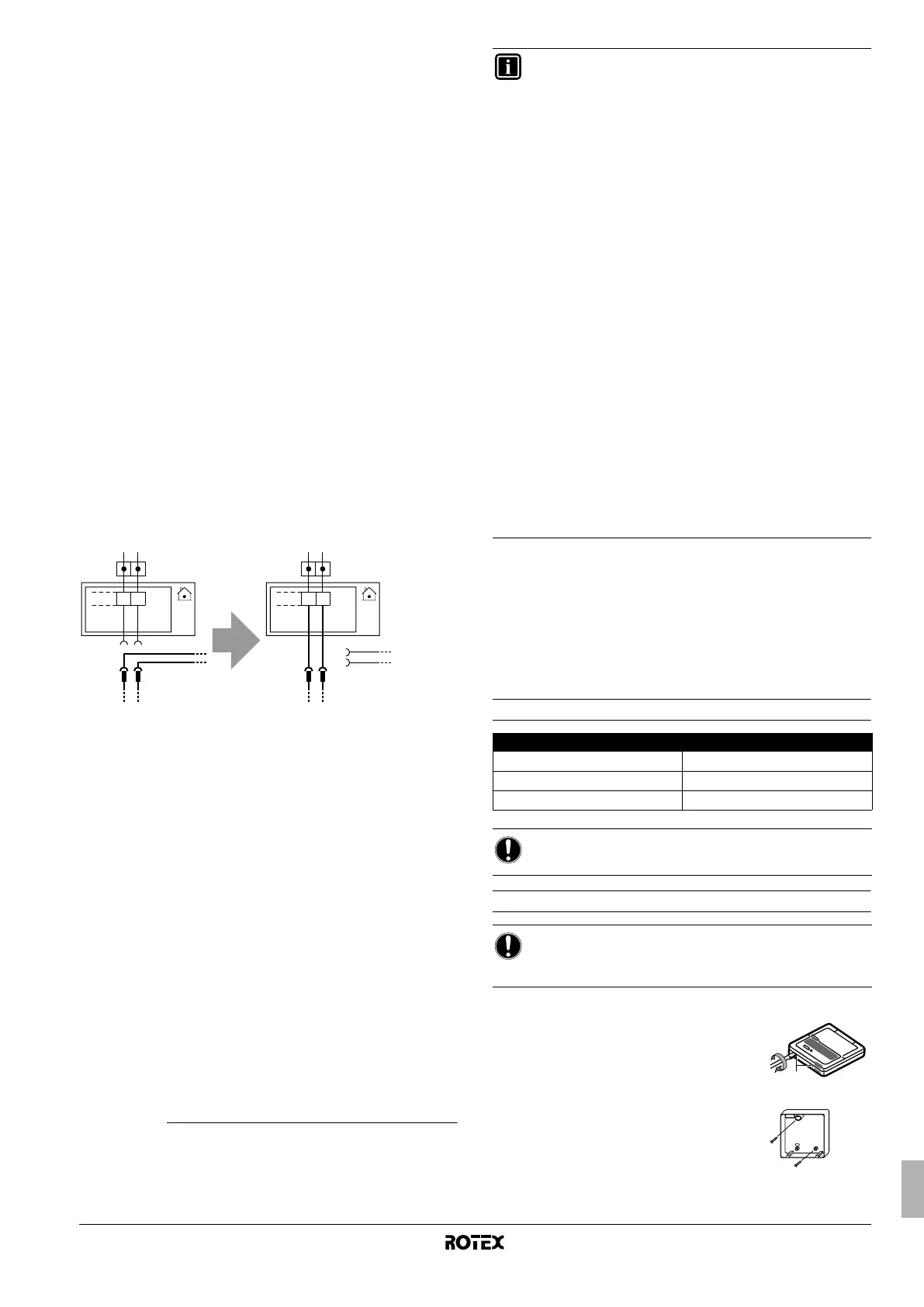

Collegare l'unità interna a un'alimentazione a tariffa kWh
normale
Se l'alimentazione a tariffa kWh ridotta è del tipo 2 oppure 3
(interruzione dell'alimentazione principale verso l'unità esterna),
l'unità interna deve essere collegata ad un'alimentazione a tariffa
kWh normale per consentire il controllo e il funzionamento continuo
all'interno (per esempio della pompa).
Scollegare il morsetto X6YA da X6Y e collegare X6YB a X6Y.
7.4. Riposizionamento del comando digitale
Il comando digitale viene installato in fabbrica nell'unità interna.
(Vedere "5.2. Componenti principali" a pagina 11 per conoscere la
posizione effettiva). Se necessario, il comando digitale può essere
riposizionato.
È importante ricordare che all'unità interna è possibile collegare
1 solo comando digitale.
Specifiche del collegamento
Montaggio
1 Rimuovere la parte anteriore del sistema di comando digitale.
Inserire un cacciavite con taglio nelle
fessure (1) che si trovano nella parte
posteriore del sistema di comando digitale,
quindi smontare la parte anteriore del
sistema di comando digitale.
2 Avvitare il sistema di comando digitale su
una superficie in piano.
(1) Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude
e l'unità riprende il funzionamento. È quindi importante lasciare attivata la
funzione di riavvio automatico. Vedere "[3] Riavvio automatico" a
pagina 29.
(2) Quando il segnale viene nuovamente rilasciato, il contatto pulito si apre
e l'unità riprende il funzionamento. È quindi importante lasciare attivata
la funzione di riavvio automatico. Vedere "[3] Riavvio automatico" a
pagina 29.
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
INFORMAZIONI
■ Se è attivata la funzione di alimentazione a tariffa kWh
ridotta, non è possibile attivare la funzione di
asciugatura del massetto.
■ Quando si collega l'apparecchio a un'alimentazione
a tariffa kWh ridotta, cambiare l'impostazione in loco
[d-01]. Se l'alimentazione a tariffa kWh ridotta è di tipo
1 oppure se l'unità interna è collegata ad
un'alimentazione a tariffa kWh normale (tramite 30-
31, X2M), modificare entrambe le impostazioni in loco
[d-01] e [d-00]. Vedere "[d] Alimentazione a tariffa
kWh ridotta/impostazione dipendente dal clima del
valore di scostamento locale" a pagina 39.
■ Se l'alimentazione a tariffa kWh ridotta è di tipo 1
oppure se l'unità interna è collegata ad
un'alimentazione a tariffa kWh normale, verrà forzato
lo spegnimento dell'unità.
Quando viene inviato il segnale della tariffa kwh
ridotta, l'indicatore del controllo centralizzato e
lampeggia ad indicare che la tariffa kwh ridotta
è attiva.
■ Se l'alimentazione a tariffa kWh ridotta è di tipo 2
oppure 3 e se l'unità interna non è collegata ad
un'alimentazione a tariffa kWh normale, non sarà
possibile comandare i riscaldatori. Questa
interruzione di alimentazione non va protratta oltre le
2 ore, onde evitare che l'orologio in tempo reale del
sistema di controllo venga reimpostato.
Durante l'interruzione dell'alimentazione, il display del
sistema di controllo risulterà vuoto.
Specifica dei fili Valore
Tipo 2 cavi
Sezione 0,75-1,25 mm
2
Lunghezza massima 500 m
AVVISO
I cavi per i collegamenti non sono in dotazione.
AVVISO
Il sistema di comando digitale deve essere installato in
ambienti interni.
1
