RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
Manuale d'installazione
25

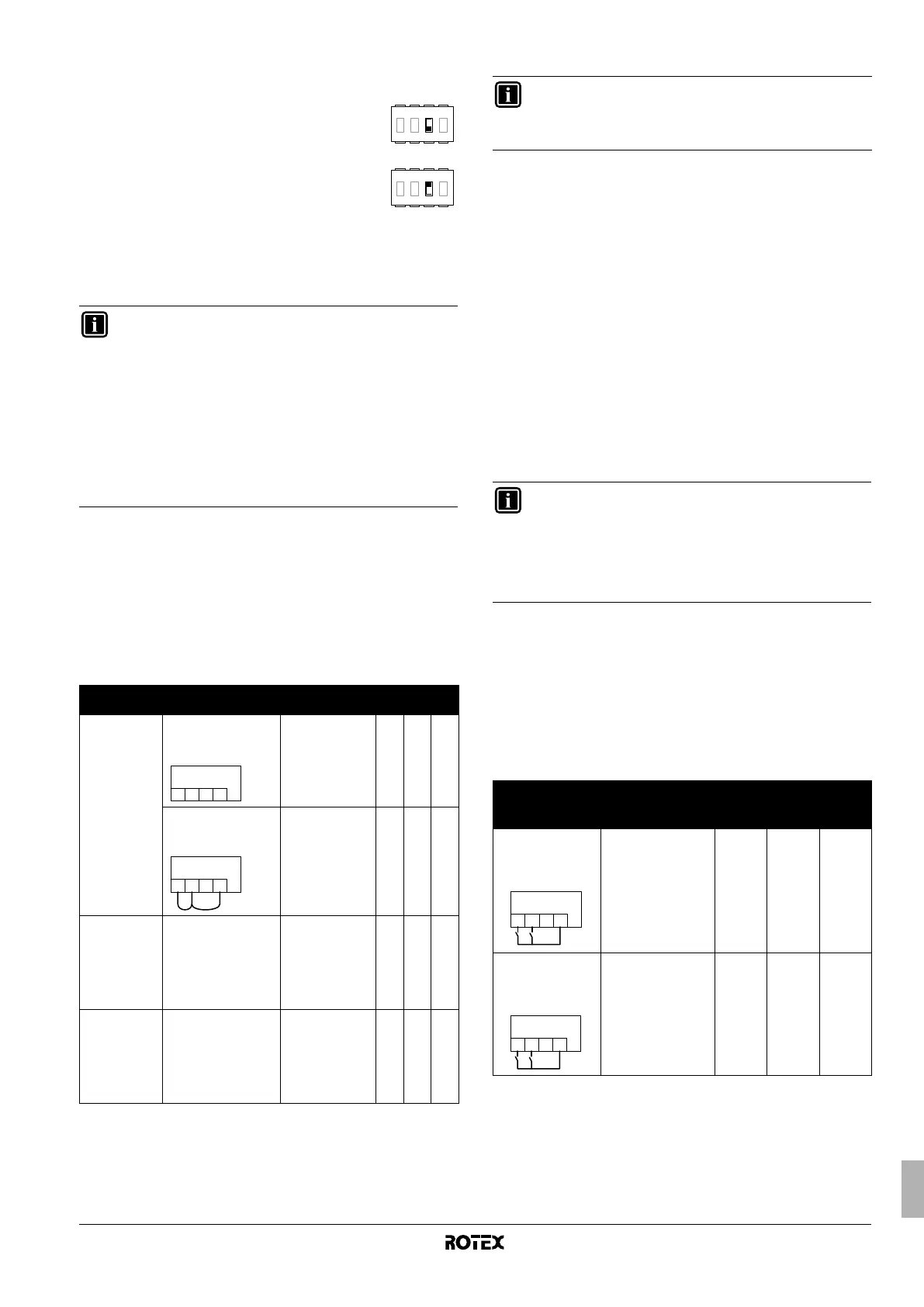

8.2. Configurazione di installazione del termostato
ambiente
La seguente tabella riepiloga la configurazione richiesta
e i collegamenti elettrici del termostato sulla morsettiera (X2M: 1, 2,
3, 4) nel quadro elettrico. Il funzionamento della pompa è elencato
nella terza colonna. Le ultime tre colonne indicano se la seguente
funzionalità è disponibile sull'interfaccia dell'utente (IU) o è gestita dal
termostato (T):
• Accensione/spegnimento del riscaldamento o raffreddamento
dell'ambiente (y)
• commutazione riscaldamento/raffreddamento (=)
• timer di riscaldamento e di raffreddamento (pr)
8.3. Configurazione di funzionamento della pompa
Senza termostato ambiente: microinterruttore SS2-3=OFF
Quando all'unità interna non è collegato alcun termostato,
il funzionamento della pompa è determinato dalla temperatura
dell'acqua in uscita.
Per obbligare la pompa a un funzionamento continuo senza un
termostato ambiente collegato, attenersi alla seguente procedura:
- impostare il commutatore bistabile SS2-3 su ON,
- cortocircuitare i numeri di terminale 1-2-4 sulla morsettiera
nel quadro elettrico.
Con termostato ambiente: microinterruttore SS2-3=ON
Quando all'unità interna è collegato il termostato ambiente, la pompa
funziona in modalità continua ogni volta che il termostato invia una
richiesta di riscaldamento o raffreddamento.
Doppio setpoint
Quando è abilitato il doppio setpoint, il funzionamento della pompa
dipende dallo stato del microinterruttore SS2-3 e dai contatti di
selezione del setpoint. Fare riferimento alla tabella sotto.
La seguente tabella riepiloga la configurazione richiesta
e i collegamenti elettrici sulla morsettiera (X2M: 1, 2, 4) nel quadro
elettrico. Il funzionamento della pompa è elencato nella terza
colonna. Le ultime tre colonne indicano se la seguente funzionalità
è disponibile sull'interfaccia dell'utente (
IU) o è gestita dai contatti di
selezione del setpoint SP1 e SP2:
• Accensione/spegnimento del riscaldamento o raffreddamento
dell'ambiente (y)
• commutazione riscaldamento/raffreddamento (=)
• timer di riscaldamento e di raffreddamento (pr)
■ Quando all'unità interna non è collegato alcun
termostato ambiente, il commutatore bistabile
SS2-3 deve essere impostato su OFF.
■ Quando all'unità interna è collegato il
termostato ambiente, il commutatore
bistabile SS2-3 deve essere impostato su ON.
■ Sul termostato ambiente, controllare che le impostazioni
siano corrette (6®02=sì, 6®05=9, 6®06=5) per impedire che la
pompa si accenda e spenga ripetutamente (vibrazione),
riducendo la vita utile della pompa.
INFORMAZIONI
■ Quando all'unità interna è collegato il termostato
ambiente, i timer di riscaldamento e di raffreddamento
non sono mai disponibili. Gli altri timer non subiscono
interferenze. Per ulteriori informazioni sui timer,
consultare il manuale d'uso.
■ Quando all'unità interna è collegato il termostato
ambiente e viene premuto il pulsante = o il
pulsante y, l'indicatore del controllo centralizzato
e lampeggia per indicare che il termostato ambiente
ha la priorità e controlla l'accensione/lo spegnimento
e la commutazione.
Termostato Configurazione
Funzionamento
della pompa
yy
yy
==
==
pp
pp
rr
rr
Nessun
termostato
• SS2-3=OFF
• Collegamenti
elettrici: (non)
determinato dalla
temperatura
dell'acqua
in uscita
(a)
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
IU IU IU
• SS2-3=ON
• Collegamenti
elettrici:
accesa quando
il riscaldamento
o il raffreddament
o sono attivi
(y)
IU IU IU
Termostato
di solo
riscaldamento
• SS2-3=ON
• Collegamenti
elettrici: (Consultare
il manuale
d'installazione
del kit termostato
ambiente)
accesa quando
il termostato
ambiente invia
una richiesta di
riscaldamento
T——
Termostato con
commutatore di
riscaldamento/
raffreddamento
• SS2-3=ON
• Collegamenti
elettrici: (Consultare
il manuale
d'installazione
del kit termostato
ambiente)
Attivato quando
il termostato
ambiente invia
una richiesta di
riscaldamento o di
raffreddamento
TT—
4321
ONOFF
4321
ONOFF
X2M
1234
X2M
1234
INFORMAZIONI
Per impostare la velocità della pompa, consultare
"8.8. Impostazione della velocità della pompa" a
pagina 27.
INFORMAZIONI
Quando è abilitato il doppio setpoint, non è possibile
utilizzare il funzionamento continuo forzato della pompa.
Quando SS2-3 è ON mentre SP1 e SP2 sono entrambi
chiusi, il funzionamento della pompa corrisponderà al
funzionamento "con termostato ambiente" e il secondo
setpoint sarà quello applicabile. Vedere la tabella sotto.
Doppio setpoint
Configurazione
Funzionamento della
pompa
yy
yy
==
==
pp
pp
rr
rr
• [7-02]=1
• SS2-3=OFF
• Collegamenti
elettrici:
determinato dalla
temperatura
dell'acqua in uscita
(a)
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
IU IU IU
• [7-02]=1
• SS2-3=ON
• Collegamenti
elettrici:
Attivato quando viene
richiesto il setpoint
principale e/o
secondario
SP2/SP1 IU —
SP1 = Contatto del primo setpoint
SP2 = Contatto del secondo setpoint
X2M
SP1SP2
123
4
X2M
1234
SP1
SP2
