Montaj kılavuzu
18
RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010

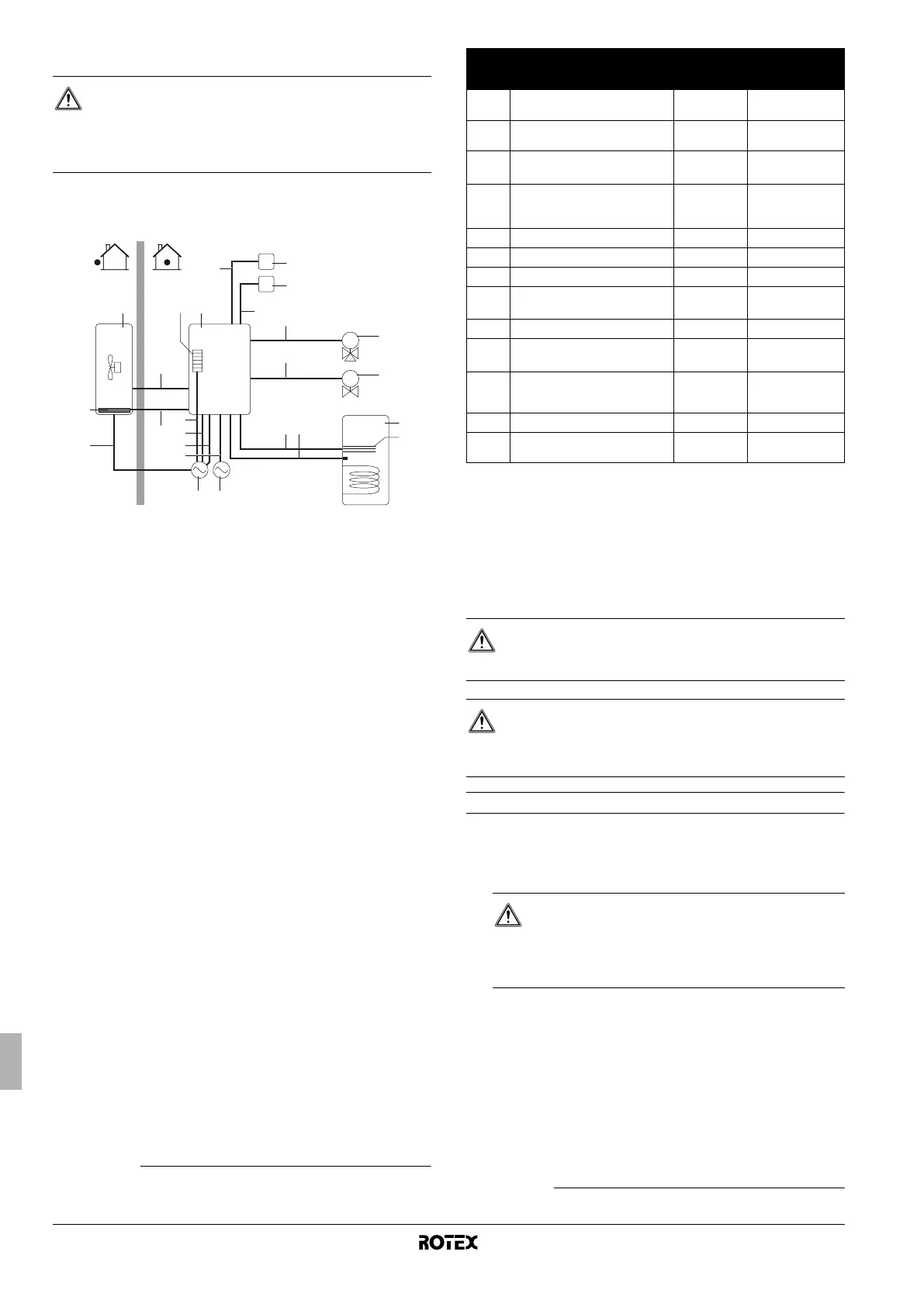

7.3. Saha kablolarına genel bakış
Aşağıdaki resim, tesisatın çeşitli kısımları arasında gerekli olan saha
kablo bağlantılarının genel bir özetini vermektedir. Aynı zamanda
bkz. "3.4. Tipik uygulama örnekleri", sayfa 4.
A Dış ünite, yardımcı ısıtıcı ve destek ısıtıcı için tekli güç
belemesi
B Dış ünite
C Alt plaka ısıtıcı
D Yardımcı ısıtıcı
(1)
E İç ünite
F Oda termostatı (opsiyonel)
G Kullanım sıcak suyu deposu için 3 yollu vana (opsiyonel)
H Soğutma modu için 2 yollu vana (sahada tedarik edilir)
I Kullanım sıcak suyu deposu (opsiyonel)
J Destek ısıtıcı
(2)
K Kullanıcı arayüzü (dijital denetleyici)
L Güç beslemesi (normal elektrik tarifesi güç kaynağı:
yalnızca indirimli elektrik tarifesi güç kaynağı içeren
kurulumlarda)
Saha kablo tesisatı esasları
■ İç ünite tarafındaki saha kablo tesisat işlemlerinin çoğu anahtar
kutusu içindeki terminal bloğu üzerinden yapılacaktır. Terminal
bloğuna erişim için, iç ünite kapağını ve anahtar kutusu servis
panelini çıkartın (bkz. "5.1. İç ünitenin açılması", sayfa 9).
■ Anahtar kutusunun alt tarafında kablo bağı tespitleri mevcuttur.
Tüm kabloları kablo bağları (sahada tedarik edilir) kullanarak
sabitleyin.
■ Yardımcı ısıtıcı özel olarak ayrılmış bir güç devresi gerektirir.
■ Kullanım sıcak suyu deposu (opsiyonel) içeren kurulumlarda
destek ısıtıcı
(3)
için özel bir güç devresi gereklidir.
Kullanım sıcak suyu deposu montaj kılavuzuna bakın.
UYARI
■ Bağlantı yapmadan önce güç girişini kesin.
■ Tüm saha kabloları ve bileşenleri mutlaka lisanslı bir
elektrik teknisyeni tarafından takılmalı ve mutlaka ilgili
mevzuata uygun olmalıdır.
(1) Elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için, kullanım suyu
ısıtma modunda yardımcı ısıtıcı kullanılır.
(2) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
T
I
M
M
B
D
2
6
12
7
8 9
E
A
L
3
F
K
I
C
J
H
G
1
10
11
13
4
5
Parça Tanım
Gerekli
iletken
sayısı
Maksimum
çalışma akımı
1 Dış ünite için güç besleme
kablosu
2+GND
(a)
(a) Dış ünite üzerindeki isim plakasına bakın.
2 İç ünite güç besleme ve iletişim
kablosu
3+GND
(b)
(b) Kablo kesiti 2,5 mm
2
3 Alt plaka ısıtıcı için güç
kablosu
(c)
(c) Alt plaka ısıtıcı kablosu yalnızca RRLQ ile birlikte veya opsiyonel EKBPHT
kiti olması durumunda uygulanabilir.
2
(d)
(d) Minimum kablo kesiti 0,75 mm
2
4 Yardımcı ısıtıcı için güç
besleme kablosu
2+GND
veya
3+GND
(e)
(e) "Yardımcı ısıtıcı güç beslemesinin bağlanması", sayfa 19 konusundaki tabloya
bakın.
5 Oda termostatı kablosu 3 veya 4 100 mA
(d)
6 3-yollu vana kontrol kablosu 2+GND 100 mA
(d)
7 2-yollu vana kontrol kablosu 2+GND 100 mA
(d)
8 Destek ısıtıcı güç beslemesi ve
termal koruma kablosu
(f)
(f) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için geçerlidir.
4+GND
(b)
9 Termistör kablosu 2
(g)
(g) Termistör ve bağlantı kablosu (12 m) iç üniteyle birlikte verilir.
10 Destek ısıtıcı güç besleme
kablosu
(f)
2+GND 13 A
11 İndirimli elektrik tarifesi güç
kaynağı kablosu (gerilimsiz
kontak)
2
(h)
(h) Kablo kesiti 0,75 mm
2
ile 1,25 mm
2
arasında, maksimum uzunluk: 50 m.
Gerilimsiz kontak minimum 15 V DC, 10 mA uygulama yükü sağlamalıdır
12 Kullanıcı arayüzü kablosu 2
(i)
(i) Kablo kesiti 0,75 mm
2
ile 1,25 mm
2
arasında, maksimum uzunluk: 500 m.
13 Normal elektrik tarifesi güç
beslemesi
2+GND
(b)
DİKKAT
Tüm kabloları ve kablo boyutlarını ilgili mevzuata uygun
olarak seçin.
UYARI
Elektrik işi tamamlandıktan sonra, her bir elektrik
parçasının ve elektrik aksam kutusu içindeki terminalin
sıkıca bağlandığını doğrulayın.
UYARI
Anahtar kutusu servis panelini çıkarmadan önce tüm
güç beslemesini, yani dış ünite güç beslemesini ve
yardımcı ısıtıcı ve kullanım sıcak suyu deposu güç
beslemesini (varsa) kesin.
(3) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
