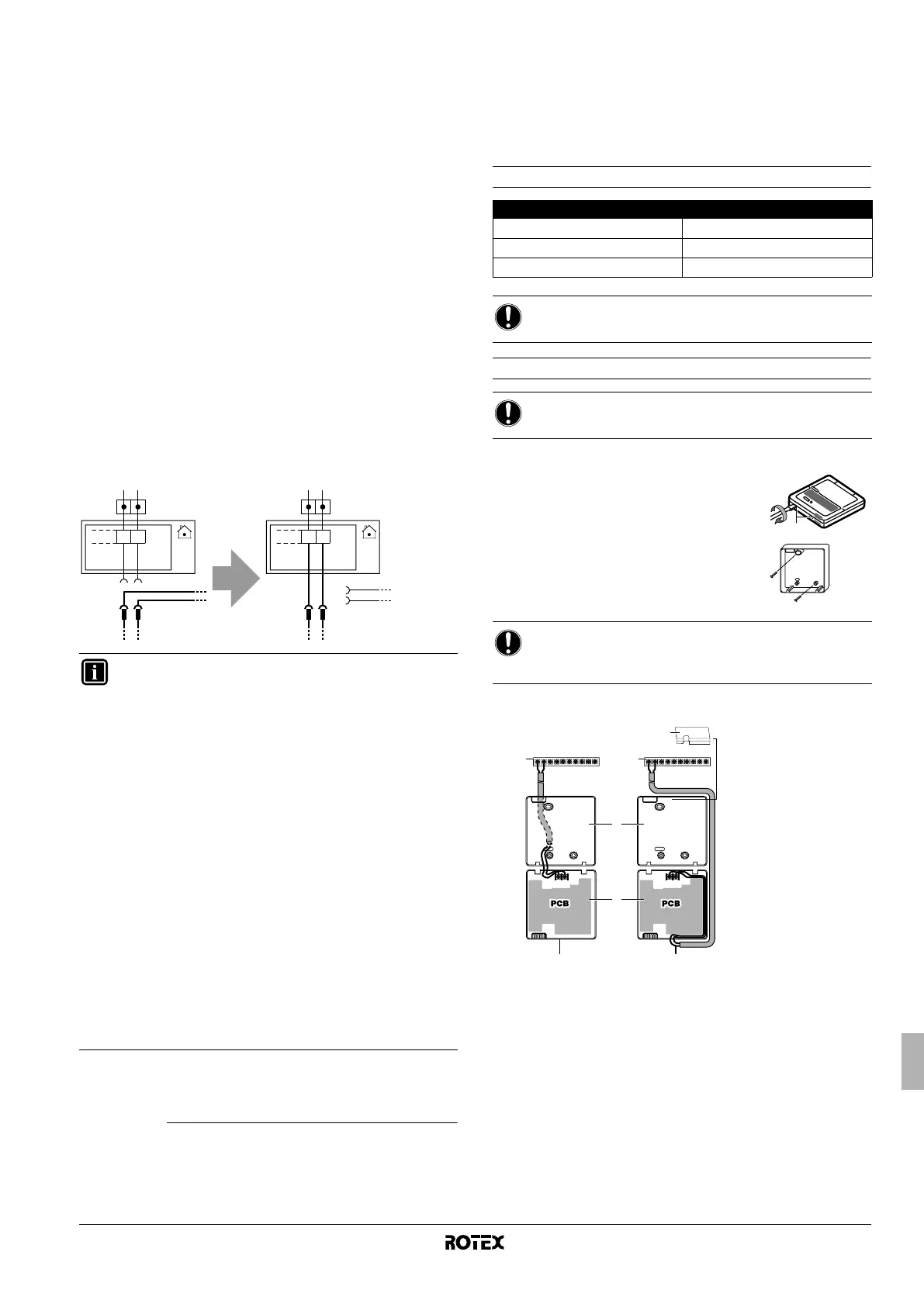

RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010
Montaj kılavuzu
21
Dış ünite indirimli elektrik tarifesi güç kaynağına bağlandığında,
elektrik şirketinin indirimli elektrik tarifesini kontrol eden gerilimsiz
kontak X2M'nin 17 ve 18 bağlantılarına bağlanmalıdır (yukarıdaki
şekilde gösterildiği gibi).
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [d-01]=1 olduğunda, bu kontak açılacak ve ünite
zorunlu kapama moduna girecektir
(1)
.
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [d-01]=2 olduğunda, bu kontak kapanacak ve ünite
zorunlu kapama moduna girecektir
(2)
.
Tip 1
Bu tip indirimli elektrik tarifesi güç beslemesi kesintiye uğramaz.
Tip 2
Bu tip indirimli elektrik tarifesi güç beslemesi süre bitiminden sonra
kesintiye uğrar.
Tip 3
Bu tip indirimli elektrik tarifesi güç beslemesi derhal kesintiye uğrar.
İç üniteyi normal elektrik tarifesi güç kaynağına bağlayın.
İndirimli elektrik tarifesi güç kaynağı tip 2 veya tip 3 ise, kesintisiz
iç ünite kontrolü ve çalışmasına (örn. pompa) izin vermek üzere
iç ünite, normal elektrik tarifesi güç kaynağına bağlanmalıdır.
X6YA terminalini X6Y'den çıkarın ve X6YB'yi X6Y'ye takın.
7.4. Dijital denetleyicinin yerinin değiştirilmesi
Dijital denetleyici fabrikada iç üniteye monte edilir. (Fabrika
çıkışındaki konumun için bkz. "5.2. Ana elemanlar", sayfa 10).
Gerekirse, dijital denetleyicinin yeri değiştirilebilir.
İç üniteye yalnızca 1 tane dijital denetleyici bağlanabileceğine dikkat
edin.
Kablo bağlantı özellikleri
Montaj
1 Dijital denetleyicinin ön kısmını çıkarın.
Dijital denetleyicinin arka kısmındaki
yarıklara (1) düz uçlu bir tornavida takın ve
dijital denetleyicinin ön kısmını çıkarın.
2
Dijital denetleyiciyi düz bir yüzeye sabitleyin.
3 Ünite kablolarını bağlayın.
1 Birim
2 Dijital kumandanın arka kısmı
3 Dijital kumandanın ön kısmı
4 Arkadan kablo bağlantısı
5 Yukarıdan kablo bağlantısı
6 Kabloyu geçirmek için parçayı yan keski vs. ile kesin.
Dijital denetleyicinin ön kısmının üstündeki terminalleri ve ünite
içindeki terminalleri (P1'i 16'ya ve P2'yi 16a'ya) bağlayın.
(1) Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite
işletimi yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma
fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik
yeniden başlatma", sayfa 26.
(2) Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi
yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma
fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik
yeniden başlatma", sayfa 26.
BİLGİ
■ İndirimli elektrik tarifesi güç kaynağına bağlanılması
durumunda, kurutma fonksiyonu etkinleştirilemez.
■ Ekipman indirimli elektrik tarifesi güç beslemesine
bağlandığında, [d-01] saha ayarını değiştirin. İndirimli
elektrik tarifesi güç kaynağı tip 1 ilse veya iç ünite
normal elektrik tarifesi güç kaynağına (30-31, X2M ile)
bağlanmışsa, [d-01] ve [d-00] saha ayarlarını
değiştirin. Bkz. "[d] İndirimli elektrik tarifesi güç
kaynağı/Hava durumuna bağlı yerel öteleme değeri",
sayfa 35.
■ İndirimli elektrik tarifesi güç kaynağı tip 1 ise veya iç
ünite normal elektrik tarifesi güç kaynağına
bağlanmışsa, ünite kapalı konuma zorlanır.
İndirimli elektrik tarife sinyali gönderildiğinde, merkezi
kontrol göstergesi e yanıp sönerek indirimli elektrik
tarifesinin devrede olduğunu gösterecektir.
■ İndirimli elektrik tarifesi güç kaynağı tip 2 veya tip 3
ise veya iç ünite normal elektrik tarifesi güç kaynağına
bağlanmışsa, ısıtıcılar kontrol edilemez. Bu güç
beslemesi kesintisinin 2 saati geçmemesi gerekir, aksi
takdirde kumandanın gerçek zaman saati sıfırlanır.
Güç besleme kesintisi sırasında kumanda ekranı
kararacaktır.
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
Kablo özelliği Değer
Tipi 2 telli
Kesit 0,75-1,25 mm
2
Maksimum uzunluk 500 m
BİLDİRİM
Bağlantı kabloları kapsanmamıştır.
BİLDİRİM
Dijital denetleyici iç ortama monte edilmelidir.
BİLDİRİM
Dijital denetleyicinin alt kısmının biçimini bozmamak için,
montaj vidalarını aşırı sıkmamaya dikkat edin.
1
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
