Manuel d'installation
12
RKHBH/X008BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62574-2 – 10.2010
10. Microcommutateur SS2
Le microcommutateur SS2 compte 4 commutateurs à bascule
pour configurer certains paramètres d'installation. Reportez-vous
à la section "8.1. Aperçu des réglages de microcommutateur"
à la page 24.
11. Prise X13A
La prise X13A accueille le connecteur K3M (uniquement pour
les installations avec ballon d'eau chaude domestique).
12. Prise X9A
La prise X9A accueille le connecteur de la thermistance
(uniquement pour les installations avec ballon d'eau chaude
domestique).
13. Fusible FU2 (fusible en ligne)
14. Transformateur TR1
15. A4P
Carte PCB E/S numérique (uniquement pour les installations
avec kit d'alarme distante).
16. X6YA/X6YB/X6Y
Connecteurs pour raccordement à une alimentation électrique
à tarif normal Reportez-vous également à la section
"Raccordement à une alimentation électrique à tarif réduit" à la
page 22.

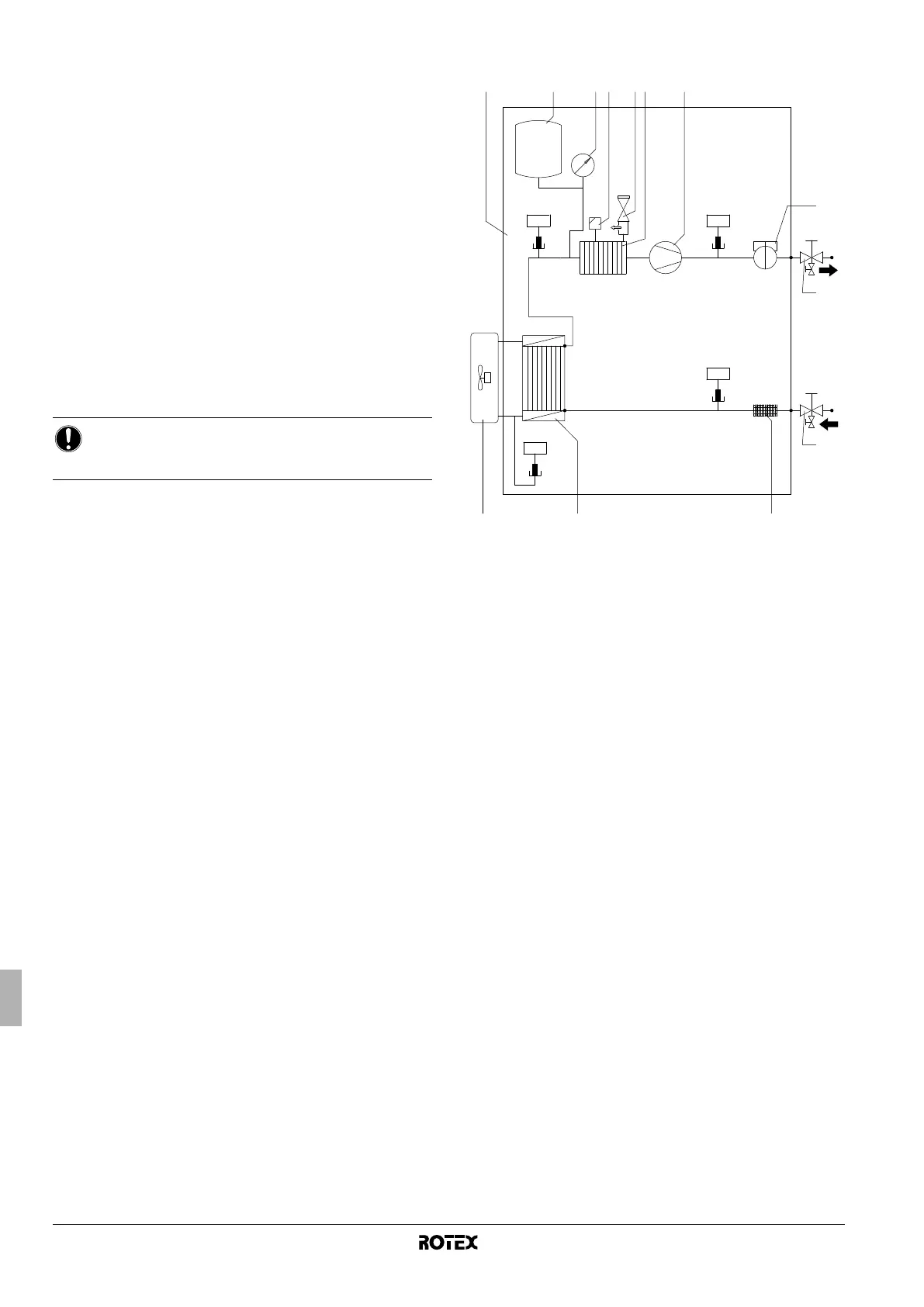

5.4. Schéma fonctionnel
1 Unité extérieure
2 Unité intérieure
3 Vase d'expansion
4 Manomètre
5 Purgeur
6 Soupape de décharge de pression
7 Chauffage d'appoint
8 Pompe
9 Contacteur de débit
10 Vanne d'arrêt de sortie d'eau avec vanne de purge
(installation sur place)
11 Vanne d'arrêt d'entrée d'eau avec vanne de purge
(installation sur place)
12 Filtre
13 Échangeur thermique
R1T Thermistance de l'échangeur de chaleur d'eau de sortie
R2T Thermistance d'eau de sortie de chauffage d'appoint
R3T Thermistance côté liquide réfrigérant
R4T Thermistance d'entrée d'eau
REMARQUE
Le schéma de câblage électrique se trouve à l'intérieur du
couvercle du coffret électrique.
R4T
H
2
O
t >
R3T
t >
R2T
t >
R1T
t >
9
10
11
32 4 8
12131
5 6 7
