Manuel d'installation
6
RKHBH/X008BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62574-2 – 10.2010

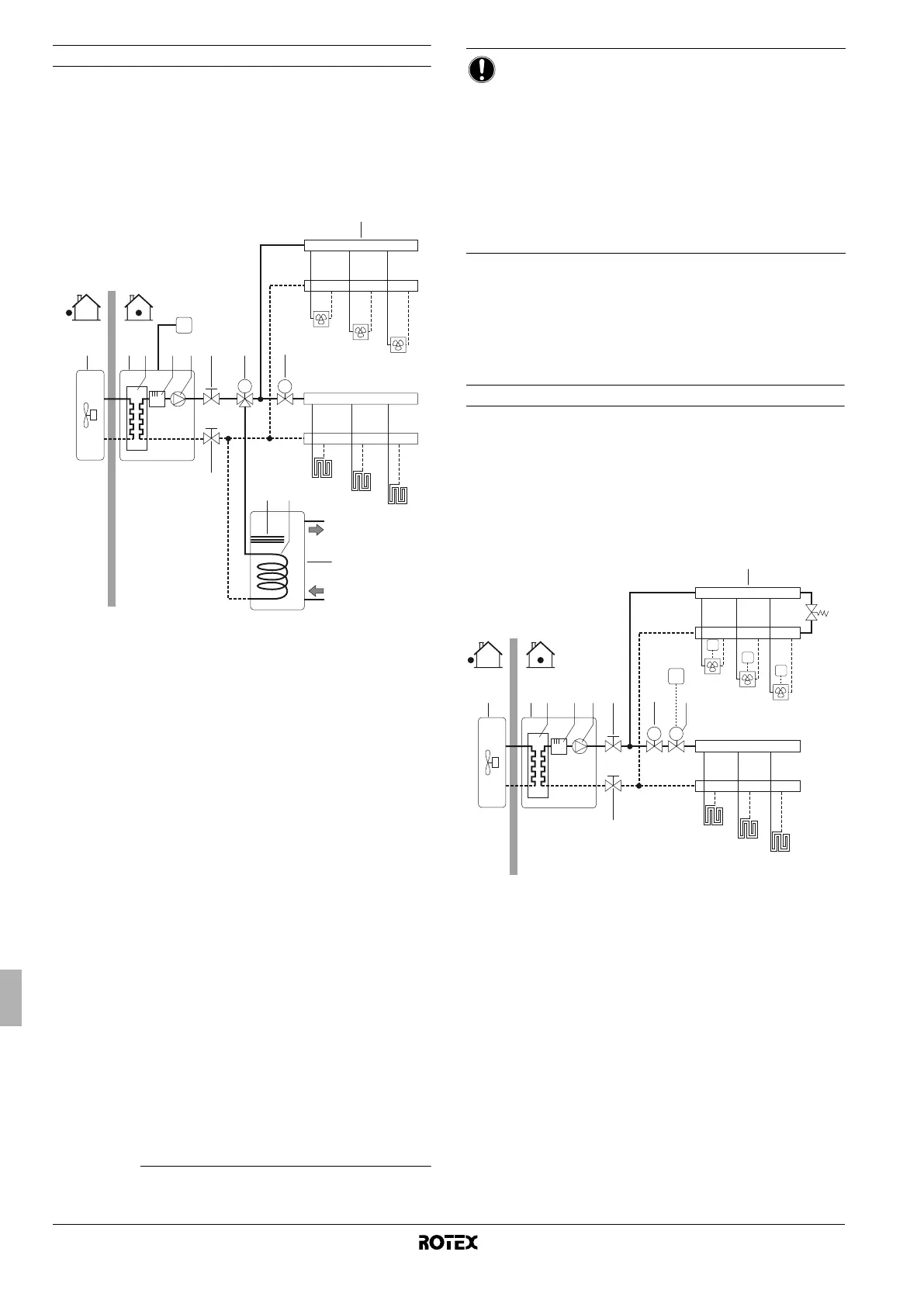

Application 3
Application de chauffage et de refroidissement d'un volume avec un
thermostat d'ambiance adapté pour le changement chauffage/
refroidissement raccordé à l'unité intérieure. Le chauffage est fourni
par des boucles de chauffage dans le sol et des ventilo-convecteurs.
Le refroidissement est assuré par les ventilo-convecteurs uniquement.
L'eau chaude domestique est fournie par le ballon d'eau chaude
domestique qui est raccordé à l'unité intérieure.
1 Unité extérieure
2 Unité intérieure
3 Échangeur thermique
4 Chauffage d'appoint
(1)
5 Pompe
6 Vanne d'arrêt
7 Vanne à 3 voies motorisée (non fournie)
8 Vanne à 2 voies motorisée (non fournie)
9 Collecteur (non fourni)
10 Ballon d'eau chaude domestique (option)
11 Surchauffage
(2)
12 Serpentin d'échangeur de chaleur
FCU1...3 Ventilo-convecteur (option)
FHL1...3 Boucle de chauffage au sol
T Thermostat d'ambiance (option)
Fonctionnement de la pompe et chauffage/refroidissement
de volume
En fonction de la saison, le client sélectionnera le chauffage ou le
refroidissement sur le thermostat d'ambiance (T). Cette sélection
n'est pas possible en utilisant l'interface utilisateur.
Lorsque le chauffage/refroidissement de volume est requis par le
thermostat d'ambiance (T), la pompe commencera à fonctionner et
l'unité intérieure (2) passera au "mode de chauffage"/"mode de
refroidissement". L'unité extérieure (1) commencera à fonctionner
pour atteindre la température d'eau chaude/froide de départ cible.
En cas de mode de refroidissement, la vanne à 2 voies (8) se
fermera pour empêcher l'eau froide de passer par les boucles de
chauffage du sol (FHL).
Le réglage MARCHE/ARRÊT du mode de chauffage/refroidissement
se fait au moyen du thermostat d'ambiance et ne peut pas se faire via
l'interface utilisateur sur l'unité intérieure.
Chauffage de l'eau domestique
Le chauffage de l'eau domestique est décrit au point "Application 2" à
la page 5.
Application 4
Application de chauffage et de refroidissement de volume sans
thermostat d'ambiance relié à l'unité intérieure, mais avec le
thermostat d'ambiance de chauffage uniquement (mis sur chauffage
uniquement) contrôlant le chauffage par le sol et un thermostat de
chauffage/refroidissement (mis sur chauffage/refroidissement)
contrôlant les ventilo-convecteurs. Le chauffage est fourni par des
boucles de chauffage dans le sol et des ventilo-convecteurs. Le
refroidissement est assuré par les ventilo-convecteurs uniquement.
1 Unité extérieure
2 Unité intérieure
3 Échangeur thermique
4 Chauffage d'appoint
5 Pompe
6 Vanne d'arrêt
7 Vanne à 2 voies motorisée pour fermer les boucles de
chauffage du sol pendant le mode de refroidissement
(non fournie)
8 Vanne à 2 voies motorisée pour l'activation du thermostat
d'ambiance (non fournie)
9 Collecteur (non fourni)
10 Vanne de dérivation (non fournie)
FCU1...3 Ventilo-convecteur (option)
FHL1...3 Boucle de chauffage au sol
T Thermostat d'ambiance chauffage uniquement (option)
T4...6 Thermostat d'ambiance individuel pour pièce chauffée/
refroidie par ventilo-convecteur (option)
(1) Sur les ballons avec dispositif de surchauffage (RKHTS), le chauffage
d'appoint sera utilisé en mode de chauffage de l'eau domestique.
(2) Uniquement pour les ballons avec dispositif de surchauffage intégré
(RKHW*)
M
FCU1
FCU2
FCU3
9
M
FHL1
FHL2
FHL3
10
11 12
645321
6
7
8
T
REMARQUE
Veillez à raccorder les fils du thermostat aux bornes
correctes (reportez-vous à la section "Raccordement
du câble de thermostat" à la page 21) et à configurer
les microcommutateurs à bascule correctement
(reportez-vous à la section "8.2. Configuration de
l'installation du thermostat d'ambiance" à la page 24).
Le câblage de la vanne à 2 voies (8) est différent pour
une vanne NC (normalement fermée) et une vanne
NO (normalement ouverte)! Veillez à effectuer la
connexion aux numéros de bornes corrects comme
détaillé sur le schéma de câblage.
T4
T5
T6
T
10
M
FCU1
FCU2
FCU3
9
FHL1
FHL2
FHL3
645321
6
7
8
M
