Instalační návod
9
RKHBH/X008BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62574-3 – 10.2010

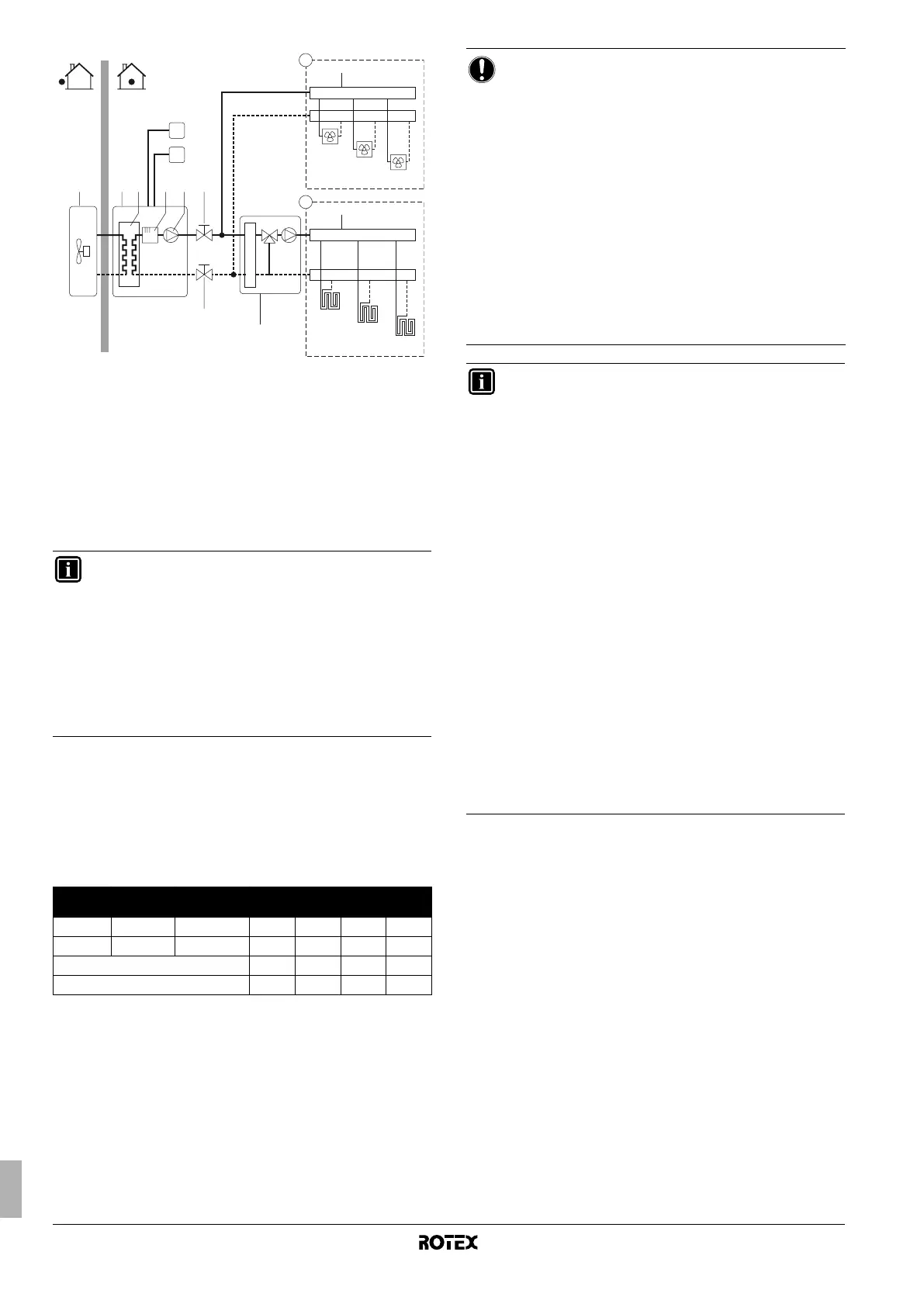

1 Venkovní jednotka
2 Vnitřní jednotka
3 Tepelný výměník
4 Záložní topení
5 Čerpadlo
6 Uzavírací ventil
7 Kolektor zóny B (běžná dodávka)
8 Kolektor zóny A (běžná dodávka)
9 Směšovací stanice (běžná dodávka)
FCU1...3 Jednotka s ventilátorem (volitelné příslušenství)
FHL1...3 Smyčka podlahového vytápění
T1 Pokojový termostat pro zónu A (volitelné příslušenství)
T2 Pokojový termostat pro zónu B (volitelné příslušenství)
Provoz čerpadla prostorové vytápění
Pokud pokojový termostat smyčky podlahového vytápění (T1)
a jednotky s ventilátory (T2) jsou připojeny k vnitřní jednotce,
čerpadlo (5) bude uvedeno do provozu při požadavku na topení od
T1 a/nebo T2. Venkovní jednotka se spustí a bude pracovat tak, aby
bylo dosaženo cílové výstupní teploty studené/teplé vody. Cílová
výstupní teplota vody závisí na pokojovém termostatu, který si
vyžádá vytápění.
Je-li pokojová teplota v obou zónách vyšší, než je nastavená teplota
termostatu, venkovní jednotka a čerpadlo se zastaví.
4. Příslušenství
4.1. Příslušenství dodávané s vnitřní jednotkou
Viz obrázek 1
1 Instalační návod
2 Návod k obsluze
3 Uzavírací ventil
4 Nálepka se schématem zapojení (vnitřek krytu vnitřní
jednotky)
5 Upevňovací šroub vnitřní jednotky
6 Termistor + připojovací vodič (12 m)
INFORMACE
■ Výhoda regulace se dvěma nastavenými hodnotami
spočívá ve skutečnosti, že tepelné čerpadlo pracuje/je
schopné pracovat při nejnižší požadované výstupní
teplotě vody při požadavku pouze na podlahové
vytápění. Vyšší výstupní teploty vody jsou požadovány
pouze v případě provozu jednotek s ventilátory.
Výsledkem je zlepšení provozních vlastností
tepelného čerpadla.
■ Hydraulická rovnováha je velmi důležitá. (Hydrobox –
směšovací stanice – FCU1...3)
Nastavená
hodnota
Nastavení Stav topení
Zóna A První UI ZAP VYP ZAP VYP
Zóna B Druhý [7-03] VYP ZAP ZAP VYP
Výsledná teplota vody UI [7-03] [7-03] —
Výsledný provoz čerpadla ZAP ZAP ZAP VYP
FHL1
FHL2
FHL3
T1
T2
FCU1
FCU2
FCU3
9
7
8
B
A
645321
6
POZNÁMKA
■ Zajistěte správné zapojení vodičů ke správným
svorkám (viz "5. Přehled vnitřní jednotky" na
straně 10).
■ Zajistěte správnou konfiguraci provozních parametrů
[7-02], [7-03] a [7-04]. Viz "Regulace se dvěma
nastavenými hodnotami" na straně 33.
■ Zajistěte správnou konfiguraci DIP přepínače SS2-3
na kartě rozváděcí skříňky RKHBH. Viz
"8.2. Konfigurace instalace pokojového termostatu"
na straně 23.
■ Instalační technici odpovídají za vyloučení vzniku
nežádoucích situací (například příliš vysoké teploty
vody v podlahových topných smyčkách, apod.).
■ Pamatujte na to, že skutečná teplota vody protékající
smyčkami podlahového topení závisí na způsobu
regulace a nastavení směšovací stanice.
INFORMACE
■ Signály požadavků na prostorové vytápění lze
implementovat 2 různými způsoby (podle volby
instalačního technika).
- Signál zapínání/vypínání topení od pokojového
termostatu
- Stavový signál (aktivní/neaktivní) od směšovací
stanice
■ Společnost Rotex nenabízí žádný typ směšovací
stanice. Regulace s dvojitou nastavenou hodnotou
nabízí pouze možnost používání dvou nastavených
hodnot.
■ Pokud vyžaduje topení pouze zóna A, do zóny B bude
přiváděna voda o teplotě rovné první nastavené
hodnotě.
Tato situace může vést k nežádoucímu vytápění zóny B.
■ Pokud vyžaduje topení pouze zóna B, do směšovací
stanice bude přiváděna voda o teplotě rovné druhé
nastavené hodnotě.
V závislosti na způsobu regulace směšovací stanice
lze do smyčky podlahového topení stále přivádět
vodu o teplotě rovné nastavené hodnotě směšovací
stanice.
■ V případě tohoto typu použití musí být volba vytápění/
chlazení vždy provedena na uživatelském rozhraní.
Podrobnosti jsou uvedeny v odstavci "Regulace se
dvěma nastavenými hodnotami" na straně 33.
