Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Manual de instalação
15
6.5. Instalação do kit de depósito de drenagem
EKHBDP (apenas nos modelos RKHBX)
Nos modelos com aquecimento e refrigeração, é necessário instalar
o kit de depósito de drenagem (consulte "4. Acessórios" na
página 10).
Durante a refrigeração, o vapor de água (humidade) presente no ar
pode condensar, levando a acumulação de água nas tubagens de
água e refrigerante, que se encontram frias. Esta água é recolhida
no reservatório de drenagem, que tem de ser ligado a um dreno.
Para obter instruções de instalação, consulte a folha de instruções
fornecida com o kit de depósito de drenagem.
6.6. Tubagens de refrigerante
Relativamente a todas as indicações, instruções e especificações
relativas a tubagens de refrigerante entre as unidades de interior
e de exterior, consulte o manual de instalação da unidade de
exterior.
O tubo de gás e o tubo de líquido da unidade de interior encontram-
se nos locais indicados em "5.2. Componentes principais" na
página 11.
6.7. Tubagens de água
Verificação do circuito da água
As unidades estão equipadas com uma entrada de água e uma
saída de água para ligação a um circuito de água. Este circuito deve
ser fornecido por um instalador e estar em conformidade com
a legislação aplicável.
6.8. Precauções gerais relativamente ao circuito
de água
Antes de continuar a instalação da unidade verifique os seguintes
pontos:
■ A pressão máxima da água é de 4 bar.
■ A temperatura máxima da água durante o aquecimento
ambiente é de 65°C
(1)
(regulação do dispositivo de segurança)
e 75°C durante o funcionamento da água quente doméstica
(regulação do dispositivo de segurança). Certifique-se de que
a tubagem e os acessórios de tubagem instalados (por
exemplo, válvula, ligações...) conseguem suportar as

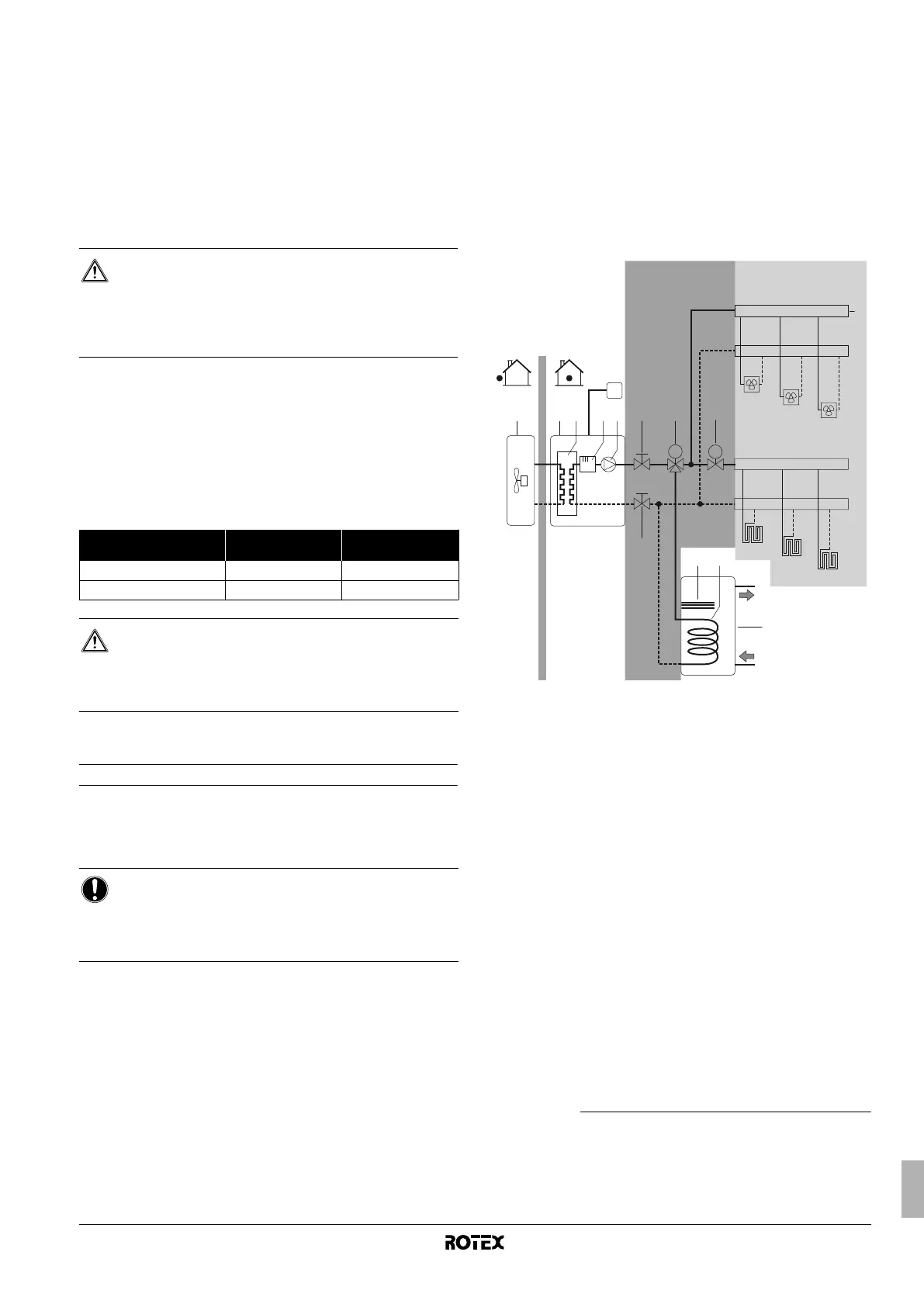

temperaturas indicadas na imagem abaixo.
1 Unidade de exterior
2 Unidade de interior
3 Permutador de calor
4 Aquecedor de reserva
(2)
5 Bomba
6 Válvula de fecho
7 Válvula motorizada de 3 vias (fornecimento local)
8 Válvula motorizada de 2 vias (fornecimento local)
9 Colector (fornecimento local)
10 Tanque de água quente doméstica (opcional)
11 Aquecedor de apoio
(3)
12 Serpentina do permutador de calor
FCU1...3 Ventilo-convector (opcional)
FHL1...3 Circuito de aquecimento do piso
T Termóstato de ambiente (opcional)
■ Instale salvaguardas adequadas no circuito de água para
assegurar que a pressão da água nunca exceda a pressão de
funcionamento máxima permitida (4 bar).
■ Juntamente com a unidade, foram fornecidas duas válvulas de
fecho. Para facilitar as operações de manutenção e assistência,
instale-as na unidade de interior, uma na entrada de água
e outra na saída de água. Tenha em atenção a posição das
válvulas de fecho. A orientação das válvulas integradas de
drenagem e de enchimento é importante para as intervenções
técnicas. Consulte a imagem 3.
CUIDADO
Certifique-se de que coloca no depósito de drenagem
a extremidade do tubo da válvula de segurança. Se não
o fizer, a água pode entrar em contacto com os
componentes eléctricos, originando choques eléctricos ou
um curto-circuito no sistema eléctrico.
Especificações da
tubagem de refrigerante
Unidade de interior Unidade de exterior
Ligação do tubo de gás 15,9 mm (5/8 pol.) 15,9 mm (5/8 pol.)
Ligação do tubo de líquido 6,4 mm (1/4 pol.) 6,4 mm (1/4 pol.)
CUIDADO
Ao ligar as tubagens de refrigerante, utilize sempre duas
chaves (francesas ou de bocas), para apertar ou
desapertar as porcas! Se não o fizer, as conexões de
tubagem podem ficar danificadas ou com fugas.
AVISO
A unidade apenas deve ser usada num sistema de água
fechado. Se for aplicada num sistema de água aberto,
pode verificar-se o aparecimento de níveis excessivos de
corrosão nas tubagens de água.
(1) Certifique-se de que estão activas ou seleccionadas as regulações
locais correctas, de acordo com o tipo de tanque aplicável. Consulte as
regulações locais em "[4] Temperatura de desactivação do aquecimento
ambiente e funcionamento do aquecedor de reserva ou de apoio" na
página 29 para obter mais informações.
(2) No tanque sem aquecedor eléctrico de apoio (RKHTS), será utilizado
o aquecedor de reserva no modo de aquecimento da água doméstica.
(3) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
M
FCU1
FCU2
FCU3
9
M
FHL1
FHL2
FHL3
10
11 12
645321
6
7
8
T
75°C (RKHTS)
75°C (RKHTS)
65°C (RKHW*)
65°C (RKHW*)
65°C
65°C
