RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Manual de instalação
11

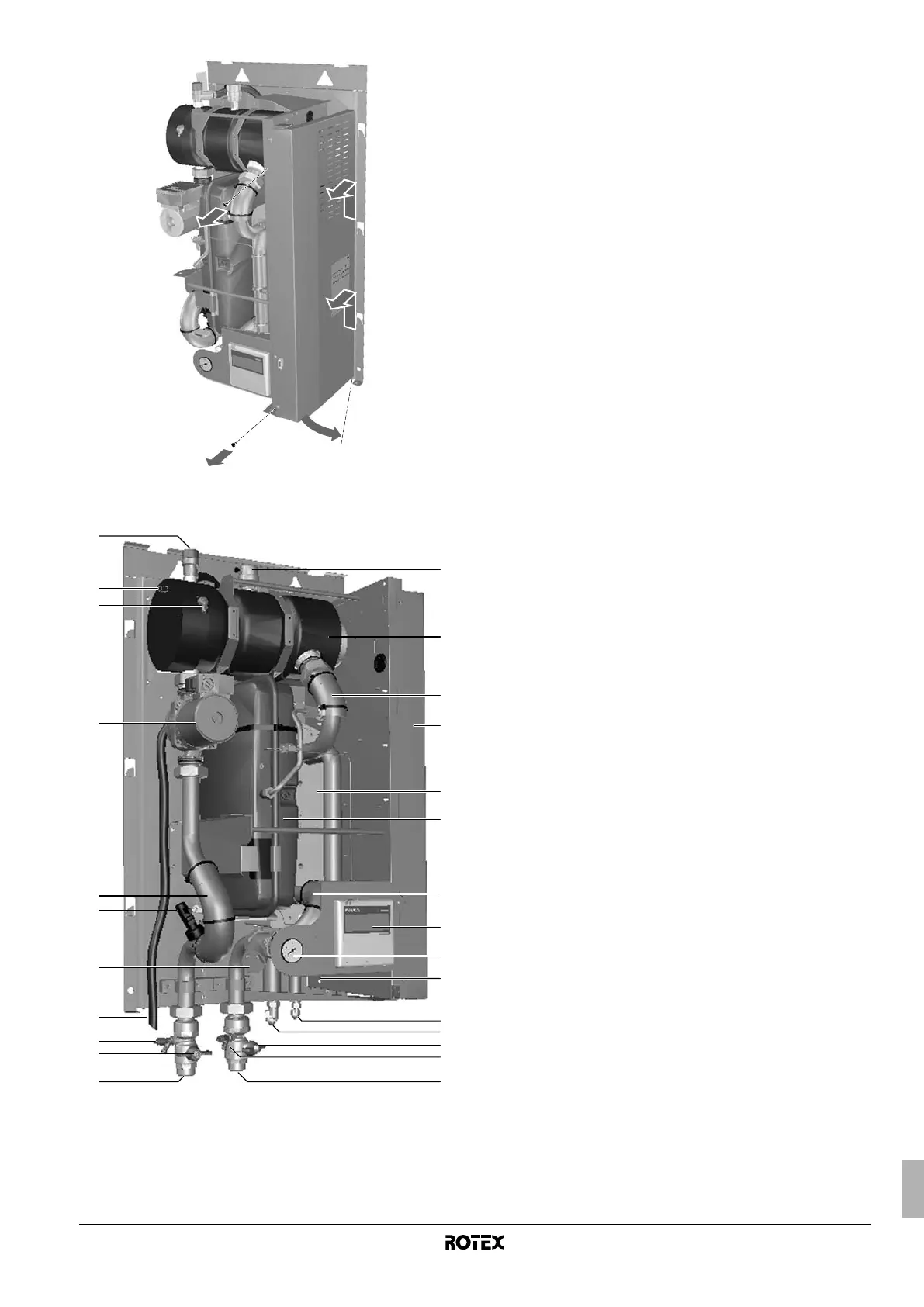

5.2. Componentes principais
1. Válvula de purga de ar
O ar remanescente no sistema de água pode ser retirado
automaticamente, através da válvula de purga de ar.
2. Aquecedor de reserva
O aquecedor de reserva consiste num elemento eléctrico de
aquecimento no reservatório respectivo, que fornece
capacidade adicional de aquecimento do circuito de água,
quando a capacidade de aquecimento da unidade de exterior
for insuficiente, devido a baixas temperaturas exteriores.
3. Sensores de temperatura
Quatro sensores de temperatura determinam a temperatura da
água e do refrigerante em vários pontos do circuito de água.
4. Caixa de distribuição
A caixa de distribuição contém os principais componentes
eléctricos e electrónicos da unidade de interior.
5. Permutador de calor
6. Reservatório de expansão (10 l)
7. Interface de utilizador
A interface de utilizador permite ao instalador (e ao utilizador)
configurar, utilizar e efectuar a manutenção da unidade.
8. Ligação para o refrigerante (líquido)
9. Ligação para o refrigerante (gás)
10. Válvulas de fecho (acessório)
As válvulas de fecho, nas conexões de entrada e de saída da
água, permitem isolar o circuito de água da unidade de interior
do circuito de água do edifício. Isto simplifica a drenagem
e a substituição de filtros na unidade de interior.
11. Ligação da entrada de água
12. Ligação da saída de água
13. Válvulas de enchimento e drenagem
14. Filtro de água
O filtro retira a sujidade da água, para evitar danos à bomba ou
entupimentos no evaporador. O filtro de água tem de ser limpo
regularmente. Consulte a "10. Manutenção e assistência" na
página 46.
15. Manómetro
O manómetro permite ler a pressão da água no circuito.
16. Fluxóstato
O fluxóstato verifica o fluxo de água no circuito e protege
o permutador de calor contra congelamentos e a bomba contra
danos.
17. Bomba
A bomba faz circular a água no circuito.
18. Protecção térmica do aquecedor de reserva
O aquecedor de reserva está equipado com uma protecção
térmica. A protecção térmica é activada quando a temperatura
se torna demasiado elevada.
19. Fusível do aquecedor de reserva
O aquecedor de reserva está equipado com um fusível.
O fusível funde-se quando a temperatura se torna demasiado
alta (superior à temperatura da protecção térmica do aquecedor
de reserva).
20. Válvula de segurança
A válvula de segurança evita que haja uma excessiva pressão
da água no circuito, abrindo-se aos 3 bar, para libertar alguma
água.
21. Mangueira da válvula de segurança
A saída efectiva da válvula de segurança. Certifique-se de
instalar um sistema adequado de drenagem.
1
2
3
1
3
1
3
10
11
8
9
13
12
10
2
3
4
5
3
7
15
6
13
14
16
21
3
17
19
20
18
