Installationsanleitung
18
RKHBH/X008BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
7.2. Innenverkabelung – Teileübersicht
Siehe mitgelieferten Innen-Schaltplan (Innenseite der Abdeckung
des Schaltkastens der Inneneinheit). Nachfolgend sind die
verwendeten Abkürzungen aufgeführt:
A1P ........................Hauptplatine
A2P ........................Benutzerschnittstellen-Platine
A3P ................*......Thermostat (RKRTW/R) (PC=Power Circuit =
Stromkreis) (optional)
A4P ................*......Platine für digitalen Ein- und Ausgang
(EKRP1HB) (optional)
A4P ................*......Empfänger-Platine (RKRTR) (optional)
E1H ........................Reserveheizungselement 1
E2H ........................Reserveheizungselement 2
E3H ........................Reserveheizungselement 3
E4H ........... ###......Zusatzheizung (3 kW)
(1)
F1B,F3B .................Sicherung der Reserveheizung
F2B.........................Sicherung der Zusatzheizung
(2)
F1T.........................Temperatursicherung Reserveheizung
(250 V, 100°C)
FU1 ........................Sicherung 3,15 A T 250 V für Platine
FU2 ........................Sicherung 5 A T 250 V
FuR,FuS.................Sicherung 5 A 250 V für Platine für digitalen Ein-
und Ausgang
K1M........................Schaltschütz der Reserveheizung Stufe 1
K2M........................Schütz der Reserveheizung Stufe 2
K3M........................Schaltschütz der Zusatzheizung
(3)
K4M........................Pumpen-Relais
K5M,K6M ...............Schaltschütz für Reserveheizung; allpoliges
Trennen
M1P........................Pumpe
M2S............. ##......2-Wege-Ventil für Kühlbetrieb (bauseitig
zu liefern)
M3S............... #......3-Wege-Ventil: Bodenheizung/Brauchwasser
PHC1......................Optokoppler Eingangs-Schaltkreis
Q1DI,Q2DI .............Fehlerstrom-Schutzschalter (bauseitig zu liefern)
Q1L ........................Thermoschutz der Reserveheizung
Q2L,Q3L.... ###......Thermoschutz der Zusatzheizung
R1H ................*......Luftfeuchtigkeitssensor (RKRTR) (optional)
R1T ................*......Sensor für Umgebungstemperatur (RKRTR und
RKRTW) (optional)
R1T ........................Wärmetauscher-Thermistor am Wasseraustritt
R2T ................*......Externer Sensor (Boden oder
Umgebungstemperatur) (EKRTETS) (optional)
R2T
......................... Thermistor der Reserveheizung am Wasseraustritt
R3T ........................Thermistor auf der Flüssigkeitsseite des
Kältemittels
R4T ........................Thermistor am Wasserzufluss
R5T ............... #......Thermistor für Brauchwasser
S1L.........................Strömungsschalter
S2S ........................Anschluss für Niedertarif-Netzanschluss
S3S ........................Dual-Sollwert, Kontakt 2
S4S ........................Dual-Sollwert, Kontakt 1
SS1 ........................DIP-Schalter
TR1 ........................Transformator 24 V für Platine
V1S ........................Funken-Entstörschaltung 1
V2S ........................Funken-Entstörschaltung 2
X1M~X9M ..............Anschlussblöcke
X6Y,X9B .................Stecker

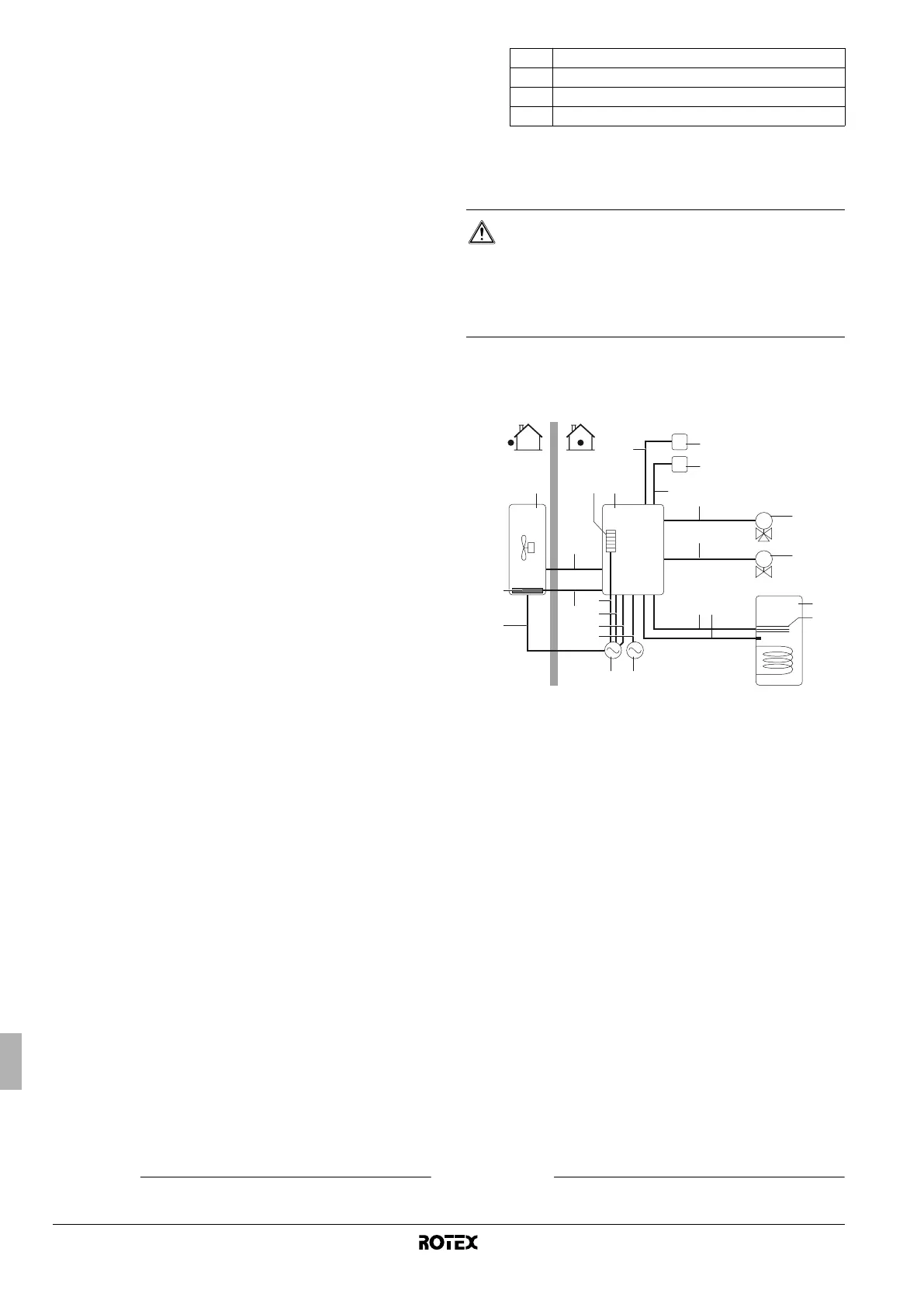

7.3. Bauseitige Verkabelung im System-Überblick
Die nachfolgende Abbildung gibt einen Überblick über die
erforderlichen elektrischen Anschlüsse, die zwischen bestimmten
Teilen der Anlage bauseitig hergestellt werden müssen. Siehe auch
"3.4. Typische Installationsbeispiele" auf Seite 4.
A Eigener Netzanschluss für Außeneinheit, Reserveheizung
und Zusatzheizung
B Außeneinheit
C Bodenplatten-Heizung
D Reserveheizung
(4)
E Inneneinheit
F Raumthermostat (optional)
G 3-Wege-Ventil für Brauchwassertank (optional)
H 2-Wege-Ventil für Kühlbetrieb (bauseitig zu liefern)
I Brauchwassertank (optional)
J Zusatzheizung
(5)
K Benutzerschnittstelle (digitaler Regler)
L Stromversorgung (Normaltarif-Netzanschluss: nur im
Fall eines Niedertarif-Netzanschlusses)
(1) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
(2) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
(3) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
* Optional
# Bei Anlagen nur mit Brauchwassertank.
## Bei Anlagen nur für Heizen/Kühlen
### Zusammen mit dem Brauchwassertank geliefert
(a)
.
(a) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung
(RKHW*).
WARNUNG
■ Unbedingt erst den Strom (die Stromversorgungsquelle)
abschalten, bevor Elektroinstallationsarbeiten ausgeführt
werden.
■ Alle vor Ort vorgenommenen Verkabelungen müssen
von einem zugelassenen Elektriker durchgeführt
werden und der gültigen Gesetzgebung entsprechen.
(4) Für den Tank ohne elektrische Zusatzheizung (RKHTS) wird die
Reserveheizung im Brauchwasser-Heizmodus verwendet.
(5) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
T
I
M
M
B
D
2
6
12
7
8 9
E
A
L
3
F
K
I
C
J
H
G
1
10
11
13
4
5
