Manuale d'installazione
14
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
6.3. Ispezione, trattamento ed eliminazione
dell'imballaggio dell'unità
■ L'unità interna è imballata una scatola di cartone fissata con
delle reggette su un pallet di legno.
■ Al momento della consegna, l'unità deve essere
obbligatoriamente ispezionata con attenzione ed ogni danno
rilevato deve essere immediatamente notificato per iscritto al
vettore.
■ Accertarsi che siano inclusi tutti gli accessori dell'unità interna
(vedere "4. Accessori" a pagina 10).

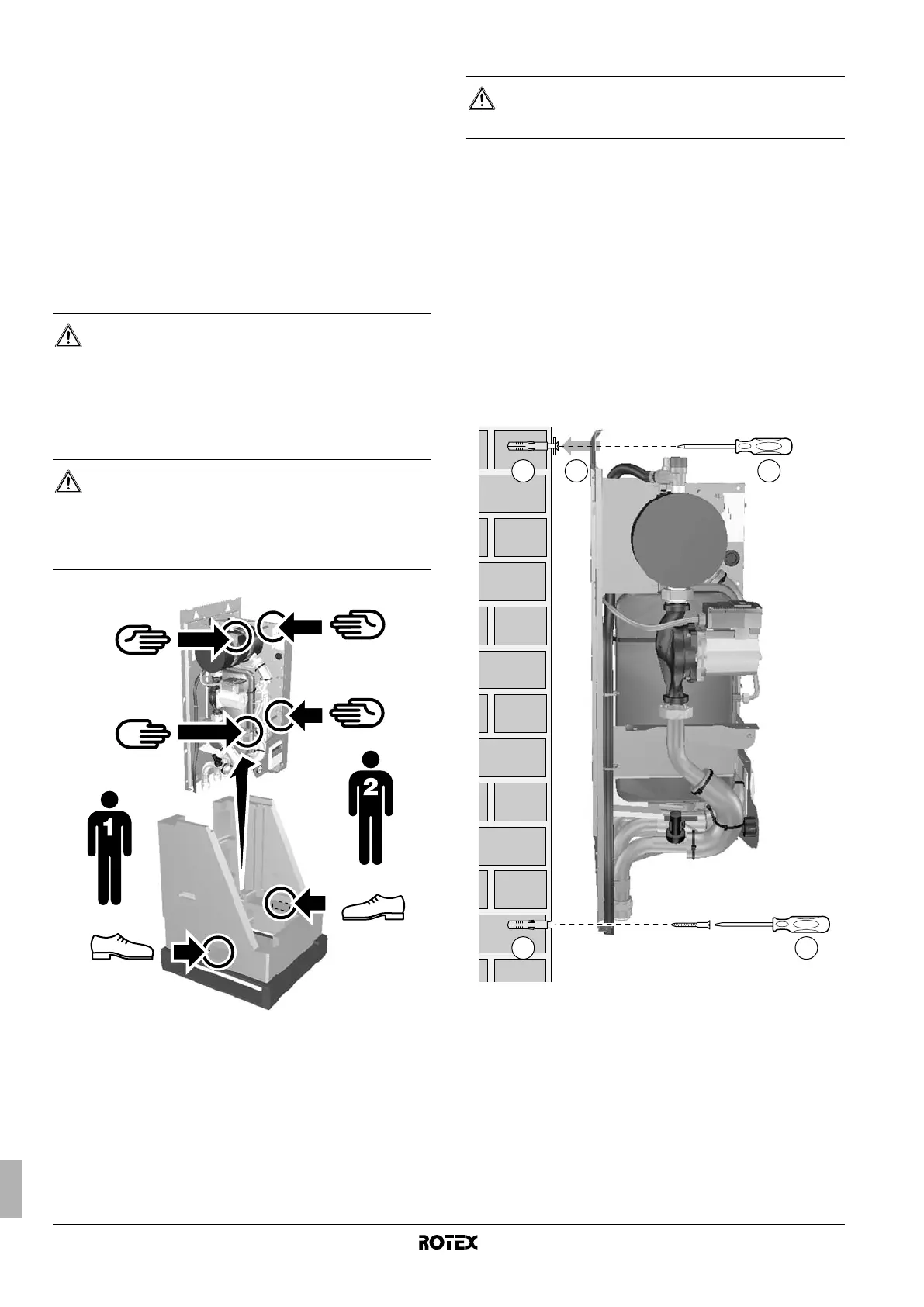

■ Per evitare danni durante il trasporto, portare l'unità
nell'imballaggio originale il più vicino possibile al luogo
d'installazione.
■ L'unità interna pesa circa 46 kg e deve essere sollevata da due
persone utilizzando le due barre di sollevamento previste.
6.4. Montaggio dell'unità interna
1 Applicare il modello per l'installazione (vedere la confezione)
sulla parete e segnare le posizioni di fissaggio (2 in alto (● T)
e 2 in basso (● B)).
Assicurarsi che i contrassegni (2 per 2) siano perfettamente
allineati e che le loro dimensioni corrispondano alla figura 4.
Quando l'unità non è montata in piano, è possibile che rimanga
dell'aria nel circuito idraulico, provocando problemi di
funzionamento dell'unità.
Prestare particolare attenzione a tale requisito quando si installa
il modello RKHBX per impedire il traboccamento della bacinella
di drenaggio.
2 Praticare 4 fori e inserire 4 tasselli (adatti a M10).
3 Inserire le viti nei tasselli superiori e agganciare l'unità interna
alle viti superiori.
4 Inserire le viti nei tasselli inferiori e serrarle saldamente.
ATTENZIONE
■ Non afferrare il quadro elettrico o le tubazioni per
sollevare l'unità! Sono disponibili due barre di
sollevamento per l'unità.
■ Smaltire in modo sicuro i materiali di imballaggio. Tali
materiali, ad esempio chiodi o altre parti in metallo
o in legno, possono causare infortuni.
AVVERTIMENTO
Lacerare e gettare via i sacchetti degli imballaggi di
plastica, in modo che i bambini non li possano usare per
giocare. Impossessandosi dei sacchetti di plastica per
giocare, i bambini rischierebbero la morte per
soffocamento.
ATTENZIONE
L'unità interna pesa circa 46 kg. L'installazione richiede
l'intervento di due persone.
4
2
1
3
1
