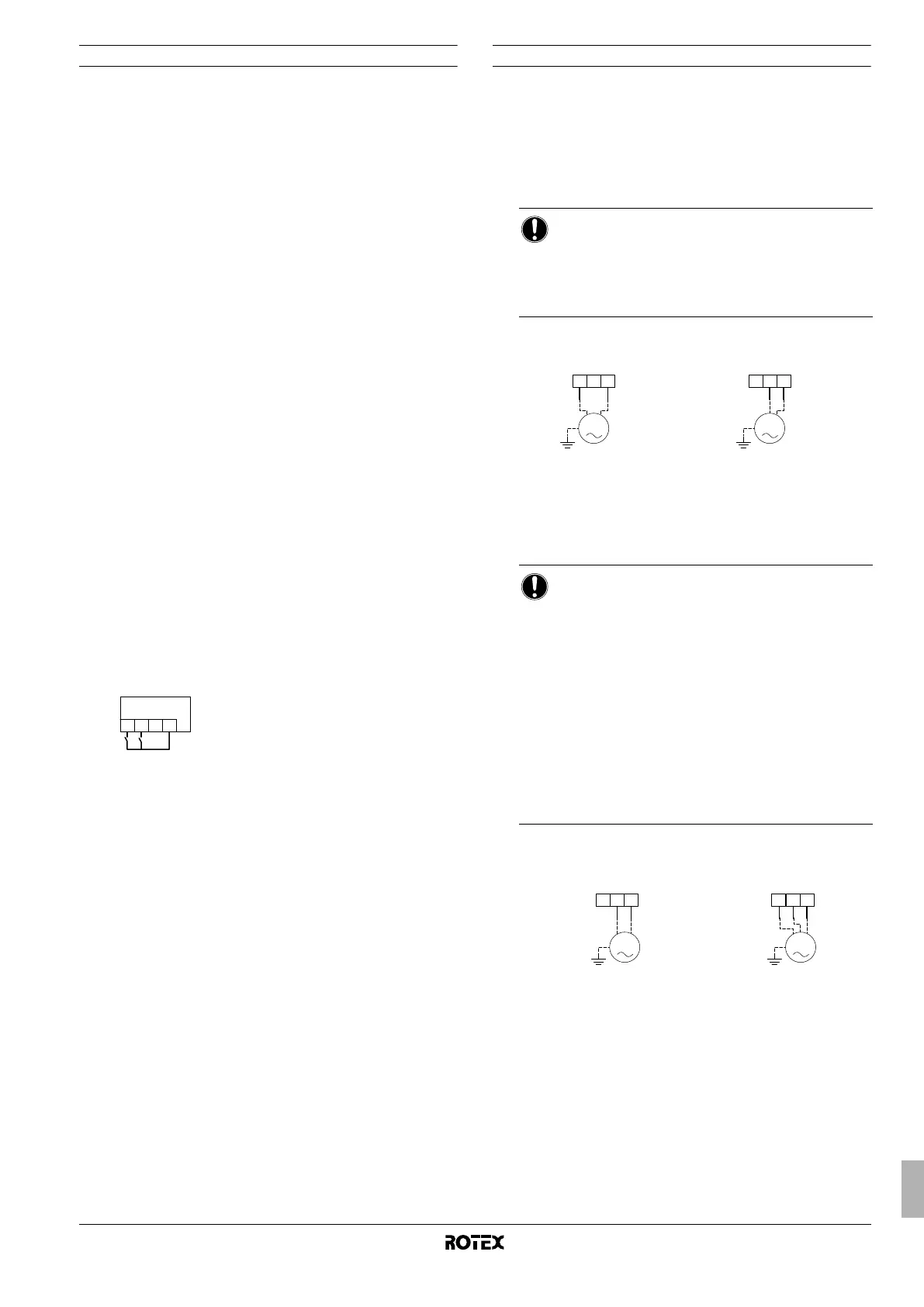

RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Manual de instalação
21
Ligação do cabo do termóstato
A ligação do cabo do termóstato depende da aplicação concreta.
Consulte também "3.4. Exemplos de aplicações habituais" na
página 4 e "8.2. Configuração da instalação do termóstato
de ambiente" na página 24, para obter mais informações e opções
de configuração relativas ao funcionamento da bomba em
combinação com um termóstato de ambiente.
Requisitos do termóstato
■ Fonte de alimentação: 230 V CA ou por bateria
■ Tensão nos contactos: 230 V.
Procedimento
1 Ligue o cabo do termóstato aos terminais correctos, conforme
consta do esquema eléctrico e do manual de instalação do kit
de termóstato de ambiente.
2 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
3 Regule o interruptor de configuração SS2-3 na placa de circuito
impresso para ON. Para mais informações, consulte
"8.2. Configuração da instalação do termóstato de ambiente" na
página 24.
Ligação dos contactos do primeiro e segundo pontos de
regulação
A ligação de um contacto de ponto de regulação apenas é relevante
caso se active o contacto do ponto de regulação duplo.
Consulte também "3.4. Exemplos de aplicações habituais" na
página 4 e "Controlo por ponto de regulação duplo" na página 34.
Requisitos dos contactos
O contacto deve ser isento de tensão, capaz de assegurar 230 V
(100 mA).
Procedimento
1 Ligue os contactos do primeiro e segundo pontos de regulação
aos bornes adequados, conforme apresentado na imagem
seguinte
2 Utilizando braçadeiras, fixe os cabos aos apoios, para evitar
forças de tracção.
3 Conforme o funcionamento necessário da bomba, regule os
interruptores de configuração SS2-3 e a regulação local [F-00].
Consulte "8.3. Configuração do funcionamento da bomba" na
página 25 e a regulação local [F-00] em "[F] Configuração de
opções" na página 39.
Ligação dos cabos de controlo das válvulas
Requisitos das válvulas
■ Fonte de alimentação: 230 V CA
■ Corrente máxima de funcionamento: 100 mA
Ligação eléctrica da válvula de 2 vias
1 Utilizando o cabo adequado, ligue o cabo de controlo da válvula
ao terminal X2M, como consta do diagrama de ligações.
2 Utilizando braçadeiras, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
Ligação eléctrica da válvula de 3 vias
1 Utilizando o cabo adequado, ligue o cabo de controlo da válvula
aos terminais correctos, como consta do diagrama de ligações.
2 Utilizando braçadeiras, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
X2M
SP1SP2
123
4
SP1 Contacto do primeiro ponto de regulação
SP2 Contacto do segundo ponto de regulação
AVISO
A ligação eléctrica difere entre válvulas NC
(normalmente fechadas) e NO (normalmente
abertas). Certifique-se de que liga os terminais com
os números correctos, como consta do diagrama de
ligações e das figuras que se seguem.
Válvula de 2 vias normalmente
fechada (NC)
Válvula de 2 vias normalmente
aberta (NO)
AVISO
É possível ligar dois tipos de válvulas de 3 vias. As
ligações eléctricas são diferentes entre eles:
■ Válvula de 3 vias do tipo "2 condutores com
retorno por mola"
A válvula de 3 vias deve ser instalada de
maneira a que, quando estiver em repouso (não
activada), esteja escolhido o circuito de
aquecimento ambiente.
■ Válvula de 3 vias do tipo "SPST (unipolar de uma
apenas direcção), 3 condutores"
A válvula de 3 vias deve ser instalada de forma
a que, quando os bornes dos terminais 9
e 10 recebem corrente, é seleccionado o circuito
de água quente doméstica.
Válvula "2 condutores com
retorno por mola"
Válvula "SPST (unipolar de
uma apenas direcção)
3 condutores"
NC
5X2M 6 7
M
NO
5 6X2M 7
M
9X2M 8
10
M
9X2M 8
10
M
