10 Puesta en marcha del inversor
SMA Solar Technology AG
Instrucciones para la sustituciónSTPxxx-60-DC-SPD-RM-xx-11100

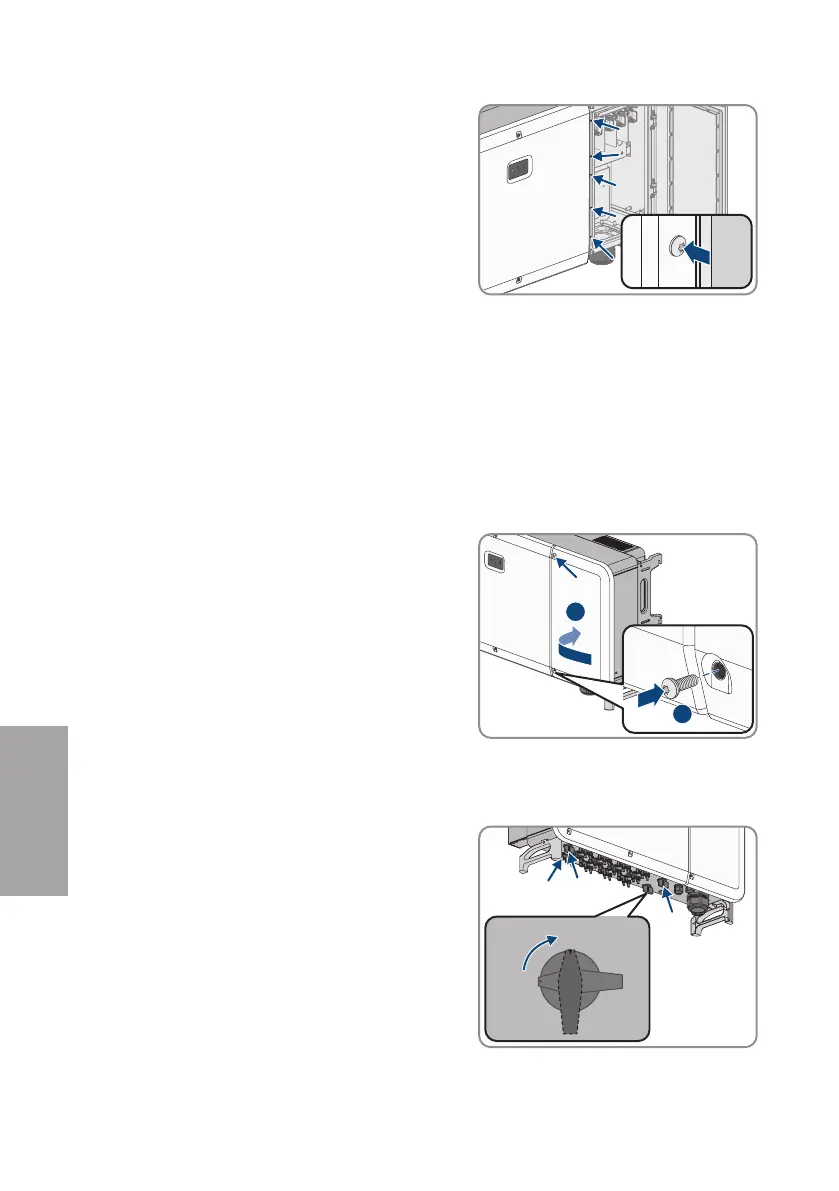

4. Apriete ligeramente los 5 tornillos M6x16 entre la
cubierta del compartimento para cables y la tapa
izquierda de la carcasa.
5x5x5x
5. Apriete los 9 tornillos de la tapa de la carcasa (TX30, par de apriete: 4,3Nm).
6. Vuelva a poner el inversor en funcionamiento (consulte el capítulo10, página100).
10 Puesta en marcha del inversor
Requisitos:
Todos los cables deben estar correctamente conectados.
Las aberturas en la carcasa que no se utilicen deben cerrarse con selladores.
Procedimiento:
1. Cierre el compartimento para cables y apriete los
tornillos de la cubierta del compartimento para
cables (TX30, par de apriete: 4,3Nm).
2
2x2x2x
1
2. Conecte los conectadores de enchufe de CC preparados al inversor.
Los conectadores de enchufe de CC encajan de manera audible.
3. Compruebe que todos los conectadores de enchufe de CC estén firmemente colocados.
4. Conecte los 4interruptores-seccionadores de
potencia de CC.
4x4x4x
ON
OFF
ESPAÑOL
