4 Overzicht componenten
SMA Solar Technology AG
Vervangingshandleiding STPxxx-60-DC-SPD-RM-xx-11 151
4 Overzicht componenten
D
L2
L1
L3
PE
A
B
C

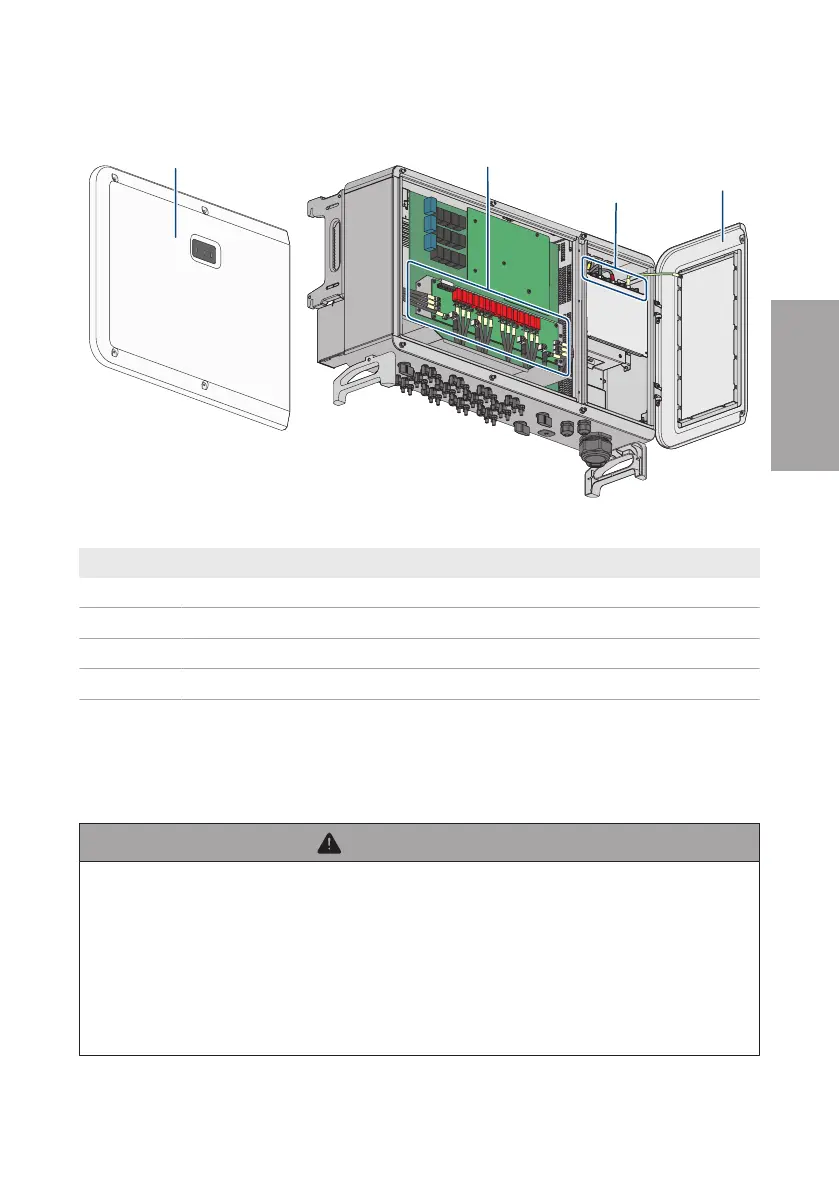

Afbeelding 1 : Posities van de componenten van de omvormer
Positie Aanduiding
A Behuizingsdeksel links
B DC-SPD-module
C AC-aansluiting
D Afdekking van het kabelcompartiment
5 Omvormer spanningsvrij schakelen
Voordat er werkzaamheden aan de omvormer verricht mogen worden, moet deze altijd op de in
dit hoofdstuk beschreven manier spanningsvrij worden geschakeld. Houd daarbij altijd de
aangegeven volgorde aan.
WAARSCHUWING
Levensgevaar door elektrische schokken bij beschadiging van het meettoestel
bij overspanning.
Een overspanning kan een meettoestel beschadigen en elektrische spanning op de behuizing
van het meettoestel veroorzaken. Het aanraken van een onder spanning staande behuizing van
het meettoestel leidt tot de dood of tot levensgevaarlijk letsel als gevolg van een elektrische
schok.
• Gebruik alleen meettoestellen met een DC-ingangsspanningsbereik tot minimaal 1100V of
hoger.
