SMA CORE2 - Montarea DC-SPD

8 Montarea DC-SPD
SMA Solar Technology AG
Instrucțiuni de schimb STPxxx-60-DC-SPD-RM-xx-11 197
8 Montarea DC-SPD
A
B
C

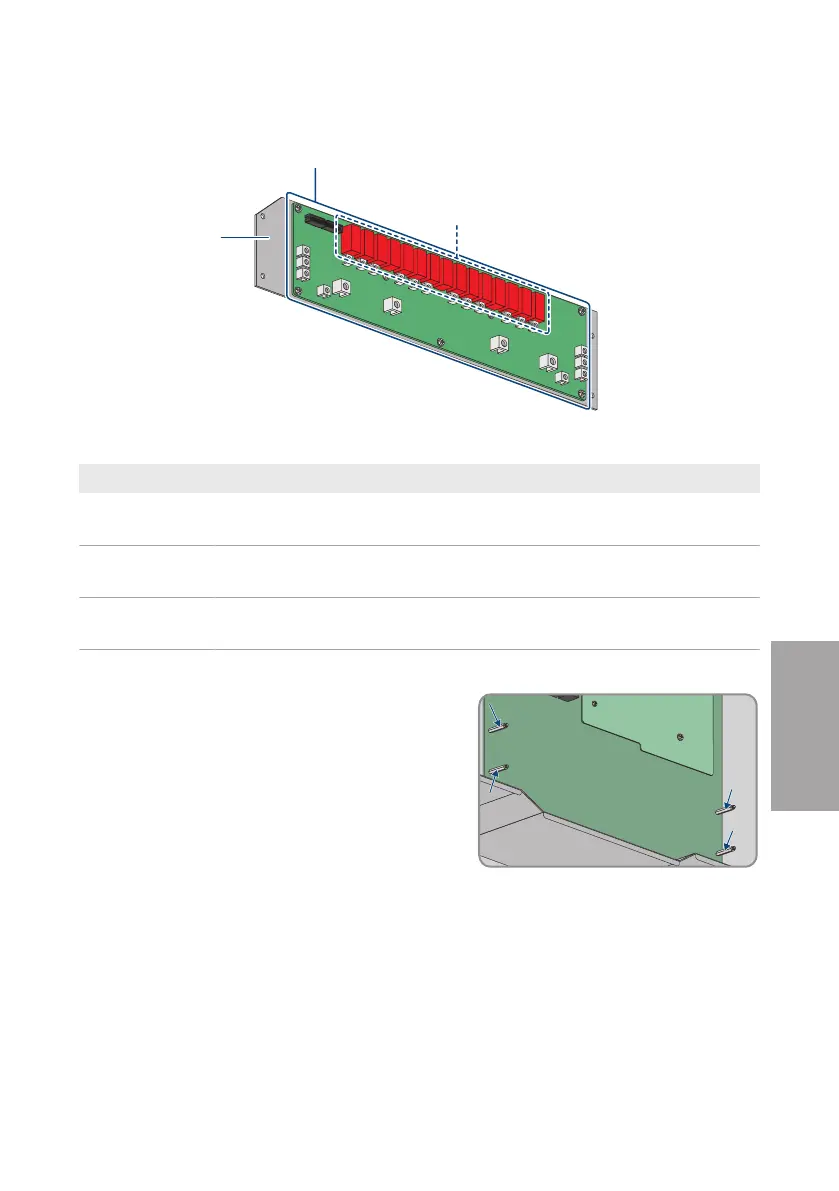

Figura 2 : Zona de manevrare a DC-SPD
Poziție Denumire
A Zona care poate fi atinsă fără probleme. Zona poate fi utilizată ca punct de
susţinere pentru montaj.
B Zona care trebuie tratată cu atenție deosebită. Zona poate fi utilizată ca
punct de susţinere pentru montaj.
C Zonă care nu poate fi utilizată ca punct de susţinere. Culoarea componentelor
poate varia în funcție de asamblu.
Cum se procedează:
1. Numai pentru 202086-00.01 - SPD Type 1+2
board for STP 110-6x (retrofit kit) și 202757-00.01
- SPD Type 1+2 board for STP 110-6x (spare part):
Scoateți cele 4 suporturi ale plăcii de circuite (SW4)
și utilizați noile suporturi ale plăcii de circuite din
setul de livrare (SW4, cuplu de strângere:
1,5±0,1Nm)
2. Numai pentru 123263-00.01 - Spare Part DC-SPD board STP 110-60: Verificaţi cele 4
suporturi ale plăcii de circuite cu privire la poziţia fixă.
3. Orientaţi noul DC-SPD şi introduceţi-l în invertor. Dacă suporturile plăcii de circuite se rotesc la
introducerea DC-SPD, fixaţi suporturile plăcii de circuite cu o cheie inelară. Cablul plat trebuie
să fie suspendat deasupra muchiei superioare a DC-SPD.
