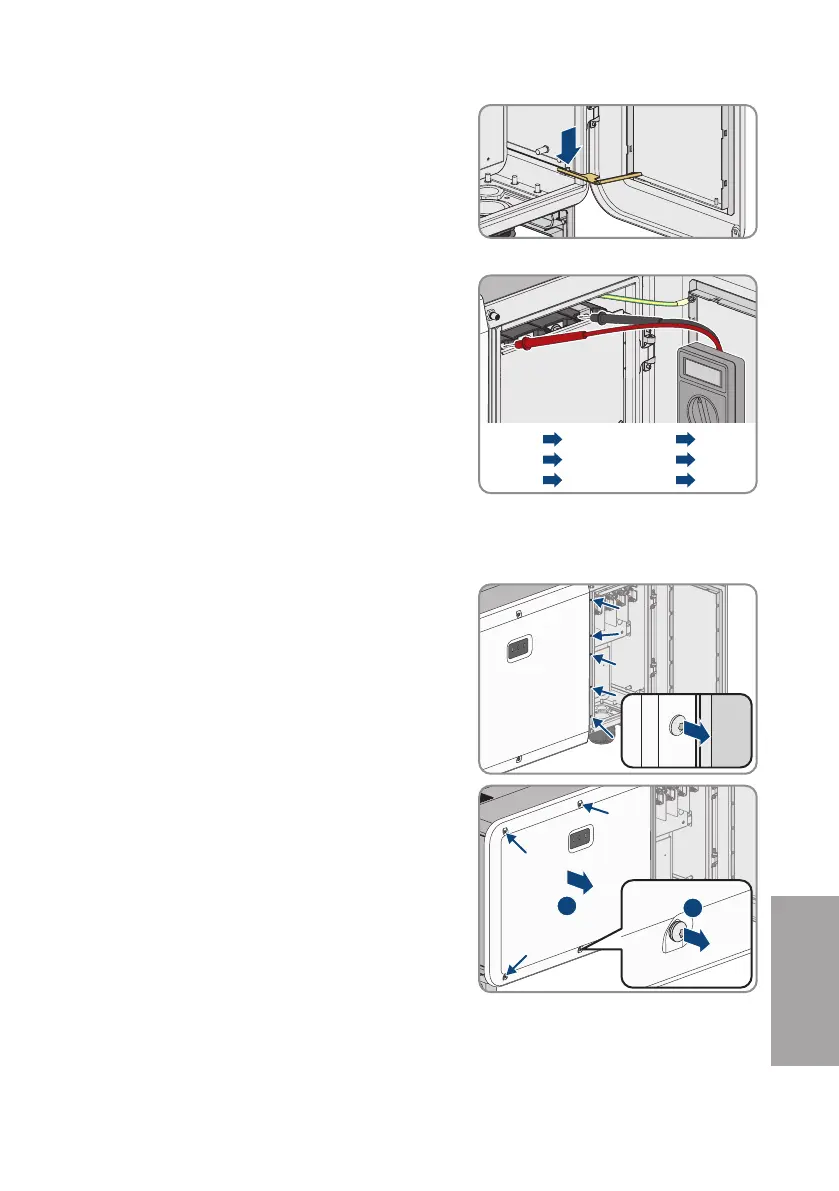

Instructions de remplacement STPxxx-60-DC-SPD-RM-xx-11 115
13. Clipsez ensuite l’extrémité du levier d’arrêt sur le
filetage présent dans le compartiment de rangement
des câbles.
☑ Le couvercle du compartiment de rangement des câbles est fixé et reste ainsi ouvert.
14. À l’aide d’un appareil de mesure adapté, vérifiez
que les bornes AC entre L1 et L2, L2 et L3, L1 et le
conducteur de protection, L2 et le conducteur de
protection et L3 et le conducteur de protection sont
bien hors tension. Pour cela, maintenez la pointe de
contrôle sur la cosse à œillet du conducteur.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Dépose du couvercle de boîtier gauche
1. Mettez l’onduleur hors tension (voir chapitre5, page112).
2. Dévissez les 5 vis situées entre le couvercle du
compartiment de rangement des câbles et le
couvercle de boîtier gauche (TX30).
5x5x5x
3. Retirez les 4 autres vis du couvercle de boîtier
gauche (TX 30) puis déposez le couvercle du
boîtier.
2
1
4x4x4x
