SMA CORE2 - DC-SPD Inbouwen

8 DC-SPD inbouwen
SMA Solar Technology AG
Vervangingshandleiding STPxxx-60-DC-SPD-RM-xx-11 157
8 DC-SPD inbouwen
A
B
C

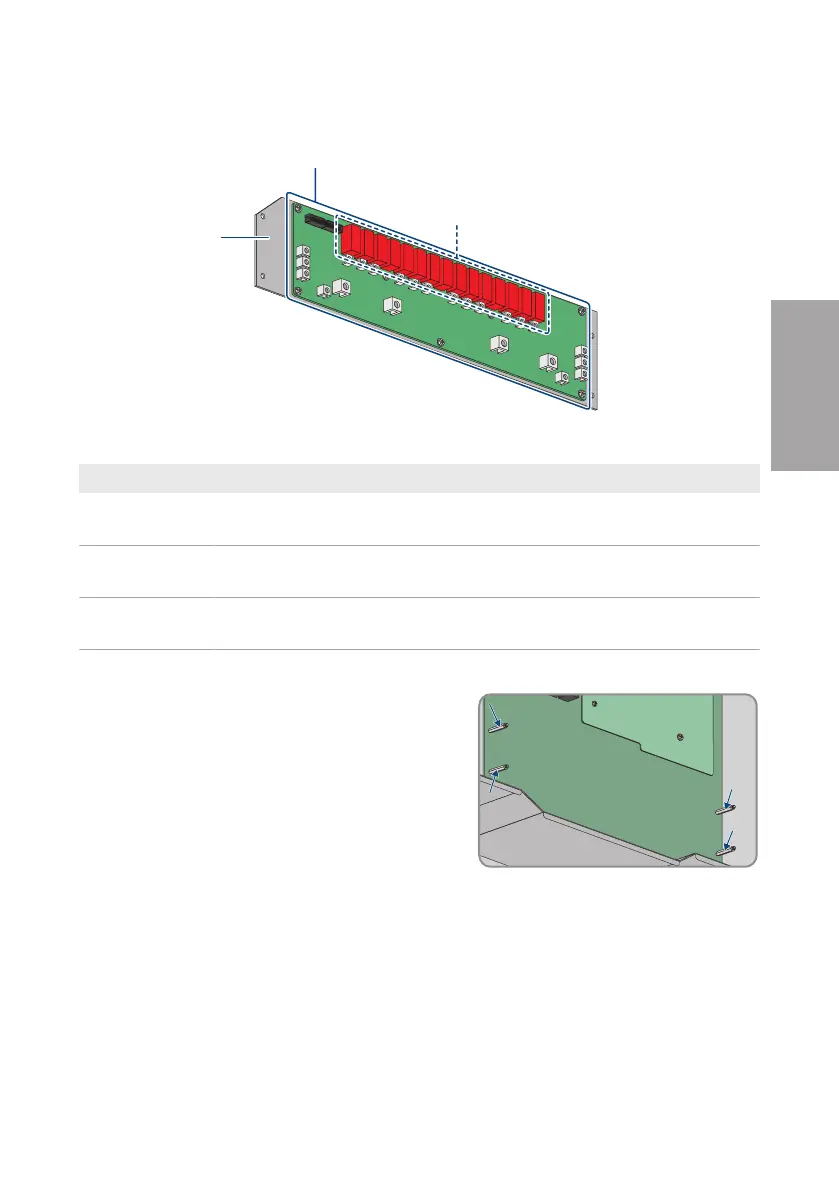

Afbeelding 2 : Handelingsgebied van de DC-SPD
Positie Aanduiding
A Bereik dat zonder problemen kan worden aangeraakt. Dit bereik kan voor de
montage als vasthoudpunt worden gebruikt.
B Bereik dat bijzonder zorgvuldig moet worden behandeld. Dit bereik kan voor
de montage als vasthoudpunt worden gebruikt.
C Bereik dat niet als vasthoudpunt mag worden gebruikt. De kleur van de com-
ponenten kan verschillen in functie van de module.
Werkwijze:
1. Alleen bij 202086-00.01 - SPD type 1+2 board for
STP 110-6x (retrofit kit) en 202757-00.01 - SPD
Type 1+2 board for STP 110-6x (spare part): de 4
printplaathouders verwijderen (SW4) en de nieuwe
printplaathouders uit de leveringsomvang plaatsen
(SW4, koppel: 1,5±0,1Nm)
2. Alleen bij 123263-00.01 - Spare Part DC-SPD board STP 110-60: controleren of de 4
printplaathouders stevig vastzitten.
3. Lijn de nieuwe DC-SPD uit en plaats deze in de omvormer. Als de printplaathouders
verdraaien bij het plaatsen van de DC-SPD, moet u de printplaathouders vastzetten met een
ringsleutel. Zorg ervoor dat de bandkabel over de bovenrand van de DC-SPD hangt.
