6 Αφαίρεση καπακιού περιβλήματος αριστερά
SMA Solar Technology AG
Οδηγίες αντικατάστασης STPxxx-60-DC-SPD-RM-xx-11 75

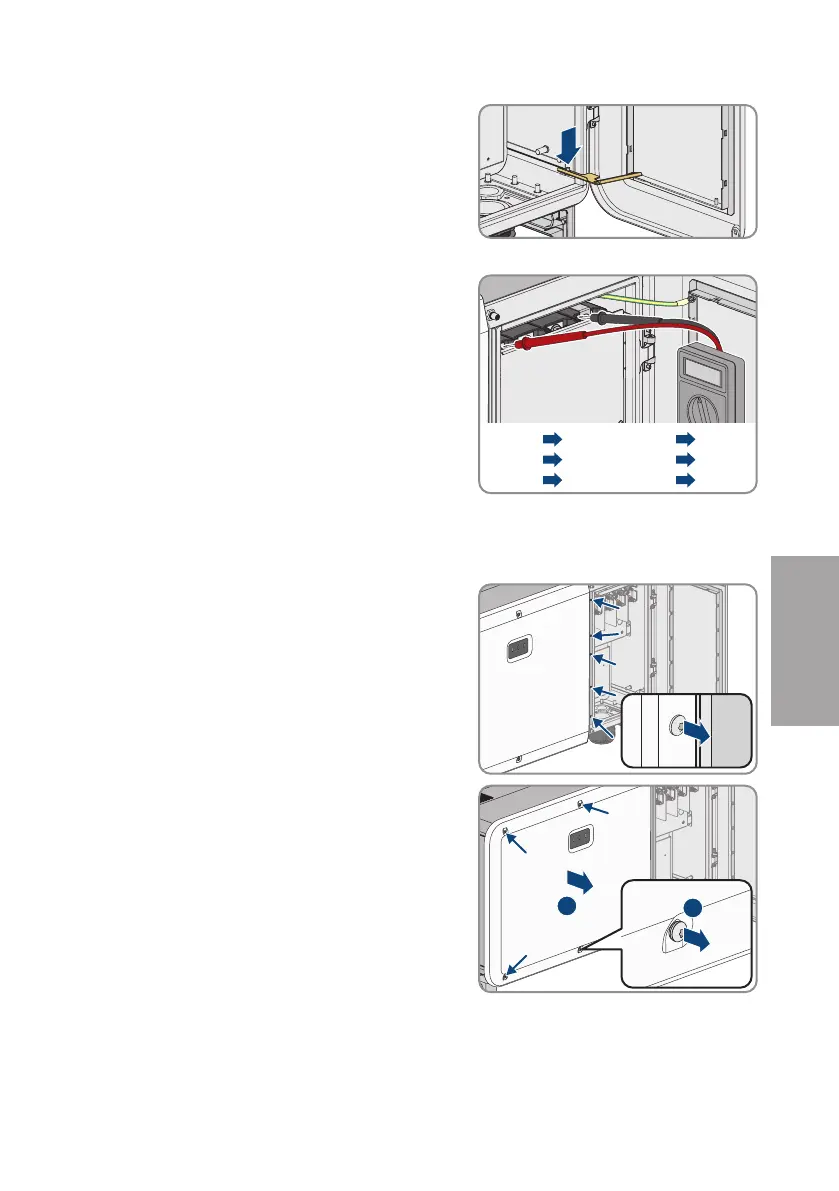

13. Ασφαλίστε την άκρη του μοχλού περιορισμού στη
θήκη καλωδίων στο σπείρωμα.
☑ Το κάλυμμα της θήκης καλωδίων έχει στερεωθεί και παραμένει ανοιχτό.
14. Εξακριβώστε την απουσία τάσης στη σύνδεση AC
μεταξύ L1 και L2, L2 και L3, L1 και L3 και L1 και PE,
L2 και PE και L3 και PE με κατάλληλο όργανο
μέτρησης. Για τον σκοπό αυτό κρατήστε την ακίδα
ελέγχου στους στρογγυλεμένους ακροδέκτες του
αγωγού.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Αφαίρεση καπακιού περιβλήματος αριστερά
1. Απομονώστε τον μετατροπέα από την παροχή τάσης (βλ. κεφάλαιο5, σελίδα72).
2. Ξεβιδώστε τις 5 βίδες ανάμεσα στο κάλυμμα της
θήκης καλωδίων και του αριστερού καπακιού
περιβλήματος (TX30).
5x5x5x
3. Απομακρύνετε τις υπόλοιπες 4 βίδες του αριστερού
καπακιού περιβλήματος (TX30) και αφαιρέστε το
καπάκι περιβλήματος.
2
1
4x4x4x
