SMA CORE2 - DC-SPD Ausbauen

7 DC-SPD ausbauen
SMA Solar Technology AG
Austauschanleitung STPxxx-60-DC-SPD-RM-xx-11 37
7 DC-SPD ausbauen
ACHTUNG
Beschädigung des Wechselrichters durch elektrostatische Entladung
Durch das Berühren von elektronischen Bauteilen können Sie den Wechselrichter über
elektrostatische Entladung beschädigen oder zerstören.
• Erden Sie sich, bevor Sie ein Bauteil berühren.
Vorgehen:

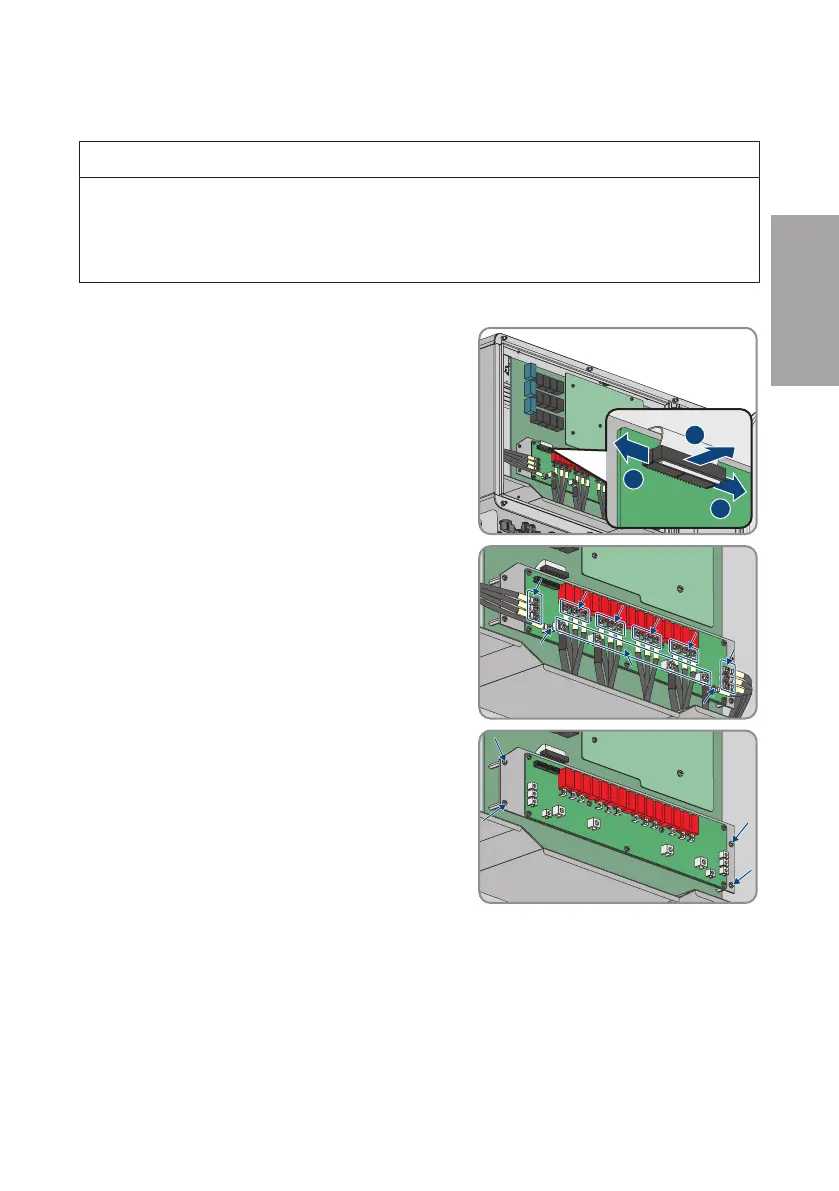

1. Das Flachbandkabel auf der DC-SPD entriegeln und
abziehen.
1
1
2
2. Alle 24 Kabel von der DC-SPD lösen (PH2).
3. Die 4 Befestigungschrauben auf dem Blech der DC-
SPD herausdrehen (PH2).
4. Die von der DC-SPD gelösten Kabel aus dem Arbeitsbereich entfernen.
5. Die DC-SPD aus dem Wechselrichter herausnehmen.
6. Sicherstellen, dass keine der entfernten Schrauben im Wechselrichter verbleibt.
☑ Es liegen 24 Schrauben M4 mit Federscheibe und Unterlegscheibe vor.
☑ Es liegen 4 Schrauben M5 mit Federscheibe und Unterlegscheibe vor.
