SMA CORE2 - Behuizingsdeksel Links Inbouwen

9 Behuizingsdeksel links inbouwen
SMA Solar Technology AG
VervangingshandleidingSTPxxx-60-DC-SPD-RM-xx-11158

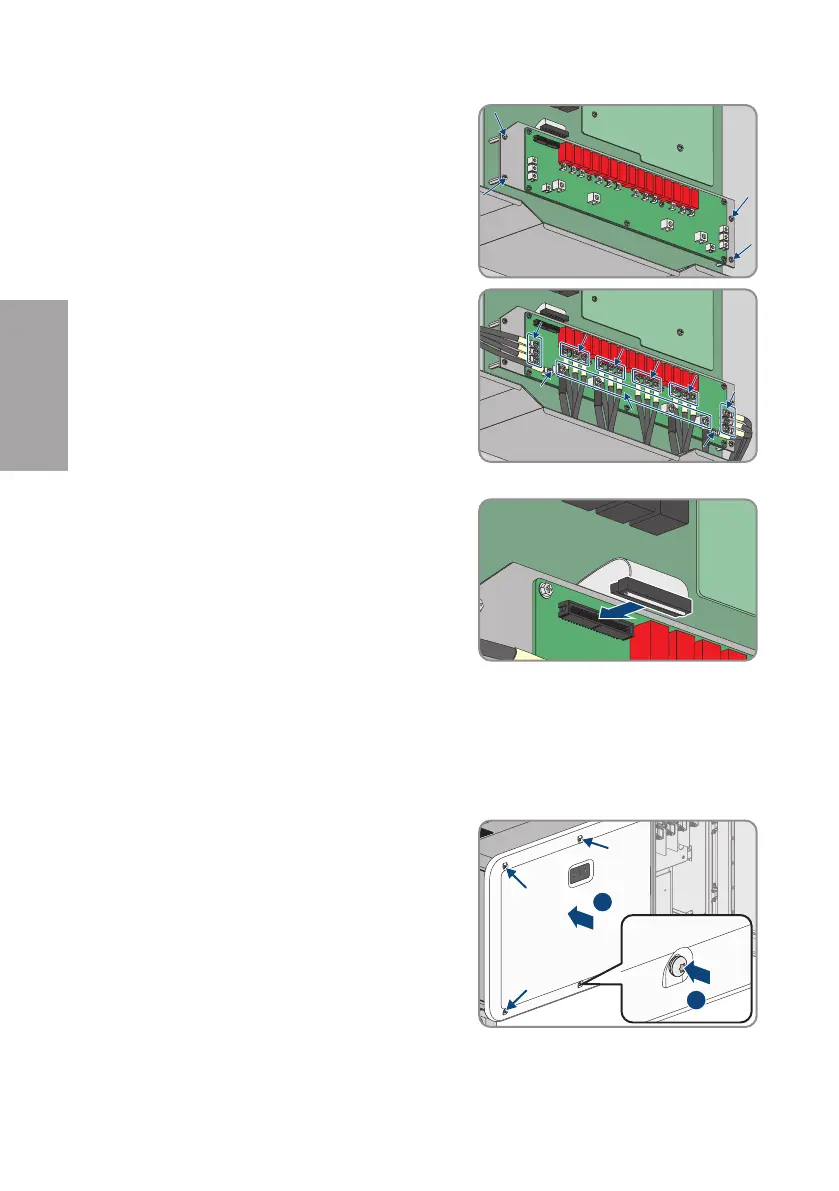

4. Draai de 4 gemarkeerde bevestigingsbouten op de
DC-SPD vast (PH2, koppel: 1,5Nm). Gebruik
hiervoor 4 bouten M4 uit de leveringsomvang.
5. Zet alle 24 kabels op de DC-SPD vast met 20
bouten M4 (PH2, koppel: 1,5Nm) en 4 bouten M5
(PH2, koppel: 2,6Nm) uit de leveringsomvang.
Zorg ervoor dat de kabels worden aangesloten
volgens het opschrift op de DC-SPD.
6. Zorg ervoor dat alle kabels goed vastzitten en de bouten niet scheef staan.
7. Sluit de connector van de bandkabel weer aan en
vergrendel deze.
8. Bouw het linker behuizingsdeksel weer in (zie hoofdstuk9, pagina158).
9 Behuizingsdeksel links inbouwen
1. Zorg ervoor dat de afdichting en de contactplaten aan de binnenkant van het
behuizingsdeksel onbeschadigd zijn.
2. Verwijder eventueel resten van de afdichting en vuil van de rand van de omvormerbehuizing.
3. Bevestig het linker behuizingsdeksel met 4 bouten
M6x14. Draai alle bouten handvast aan.
1
2
4x4x4x
NEDERLANDS
