6 Demontáž víka krytu
SMA Solar Technology AG
Návod kvýměně STPxxx-60-DC-SPD-RM-xx-11 55

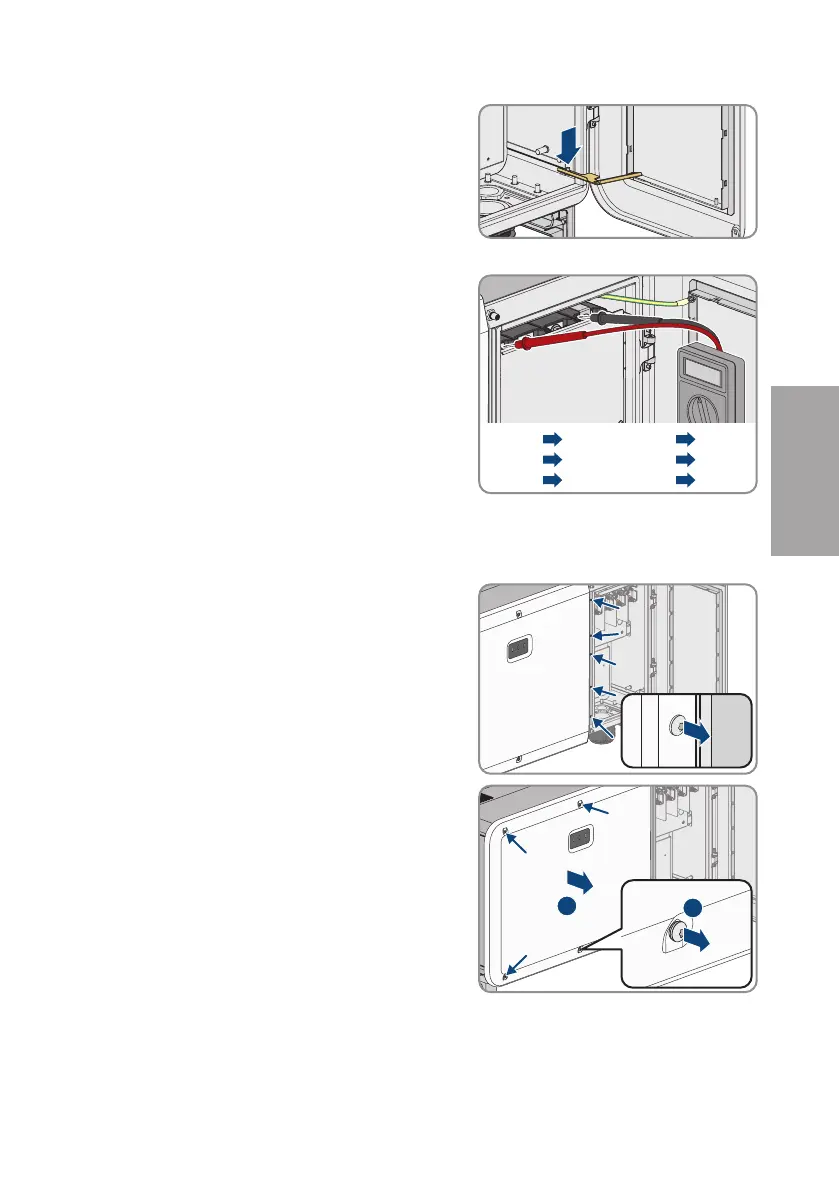

13. Nechte konec omezovací páčky zaskočit na závitu
vpřihrádce skabely.
☑ Kryt přihrádky skabely je připevněný azůstane otevřený.
14. Vhodným měřicím přístrojem zkontrolujte na AC
přípojce, zda mezi L1 aL2, L2 aL3, L1 aL3 aL1
aPE, L2 aPE aL3 aPE není přítomno napětí. Hrot
přístroje při tom přikládejte ke kruhovým okům
vodičů.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Demontáž víka krytu
1. Odpojte střídač od napětí (viz kapitola5, strana52).
2. Vyšroubujte 5šroubů mezi krytem přihrádky
skabely alevým víkem (TX30).
5x5x5x
3. Vyšroubujte 4zbývající šrouby levého víka (TX30)
asejměte víko.
2
1
4x4x4x
ČEŠTINA
