SMA CORE2 - Montaggio DI DC-SPD

8 Montaggio di DC-SPD
SMA Solar Technology AG
Istruzioni per la sostituzione STPxxx-60-DC-SPD-RM-xx-11 137
8 Montaggio di DC-SPD
A
B
C

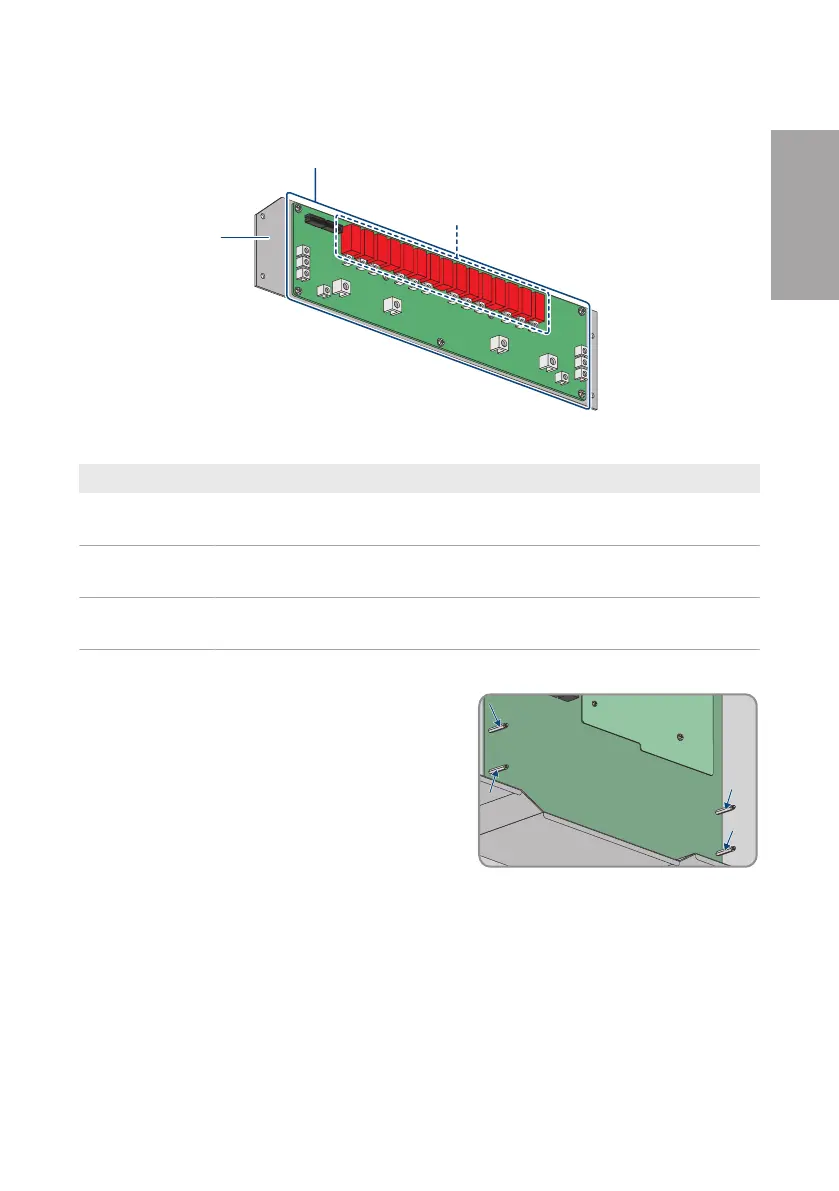

Figura 2 : Zona in cui afferrare il DC-SPD
Posizione Denominazione
A Area che può essere toccata senza pericolo. L'area può essere utilizzata co-
me punto di supporto per il montaggio.
B Area che deve essere trattata con particolare cautela. L'area può essere utiliz-
zata come punto di supporto per il montaggio.
C Area non deve essere utilizzata come punto di supporto. Il colore dei compo-
nenti può variare a seconda del gruppo.
Procedura:
1. Solo con 202086-00.01 - SPD Type 1+2 board for
STP 110-6x (retrofit kit) e 202757-00.01 - SPD
Type 1+2 board for STP 110-6x (spare part):
Rimuovere i 4 supporti del circuito stampato (SW4)
e inserire i nuovi supporti del circuito stampato del
contenuto della fornitura (SW4, coppia: 1,5 ± 0,1
Nm).
2. Solo con 123263-00.01 - Spare Part DC-SPD board STP 110-60: Controllare che i 4 supporti
della piastra a circuito stampato siano ben in sede.
3. Allineare il nuovo DC-SPD e inserirlo nell’inverter. Se i supporti della piastra a circuito
stampato ruotano durante l’inserimento del DC-SPD, fissarli con una chiave ad anello.
Accertarsi che il cavo piatto penda sopra il bordo superiore del DC-SPD.
