SMA CORE2 - Montáž Modulu DC-SPD

8 Montáž modulu DC-SPD
SMA Solar Technology AG
Návod kvýměněSTPxxx-60-DC-SPD-RM-xx-1158
8 Montáž modulu DC-SPD
A
B
C

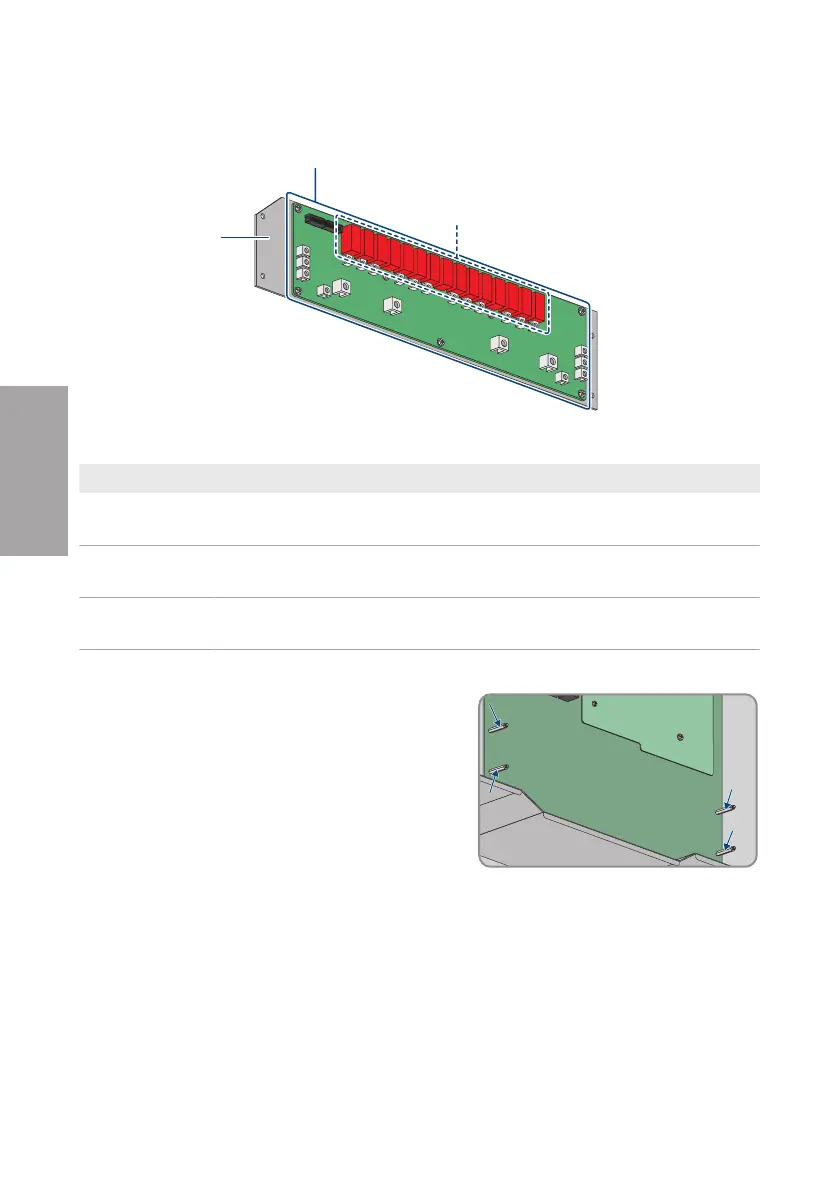

Obrázek 2 : Manipulační oblast modulu DC SPD
Položka Označení
A Oblast, které se lze bez problémů dotýkat. Oblast lze při montáži používat ja-
ko místo pro držení.
B Oblast vyžadující zvýšenou opatrnost. Oblast lze při montáži používat jako
místo pro držení.
C Oblast, kterou není možné používat jako místo pro držení. Barvy součástí se
mohou lišit podle konstrukční skupiny.
Postup:
1. Pouze u 202086-00.01 - SPD Type 1+2 board for
STP 110-6x (retrofit kit) a202757-00.01 - SPD
Type 1+2 board for STP 110-6x (spare part):
Odstraňte 4 držáky desky splošnými spoji (SW4)
apoužijte nové držáky přiložené při dodání (SW4,
utahovací moment: 1,5±0,1Nm)
2. Pouze u 123263-00.01 - Spare Part DC-SPD board STP 110-60: Zkontrolujte pevnost 4
držáků desky splošnými spoji.
3. Vyrovnejte nový modul DC SPD do správné polohy avložte jej do střídače. Pokud se držáky
desky splošnými spoji při vkládání modulu DC SPD protáčejí, utáhněte je prstencovým klíčem.
Dbejte na to, aby plochý kabel visel přes horní hranu DC SPD.
ČEŠTINA
