SMA CORE2 - Τοποθέτηση DC-SPD

8 Τοποθέτηση DC-SPD
SMA Solar Technology AG
Οδηγίες αντικατάστασηςSTPxxx-60-DC-SPD-RM-xx-1178
8 Τοποθέτηση DC-SPD
A
B
C

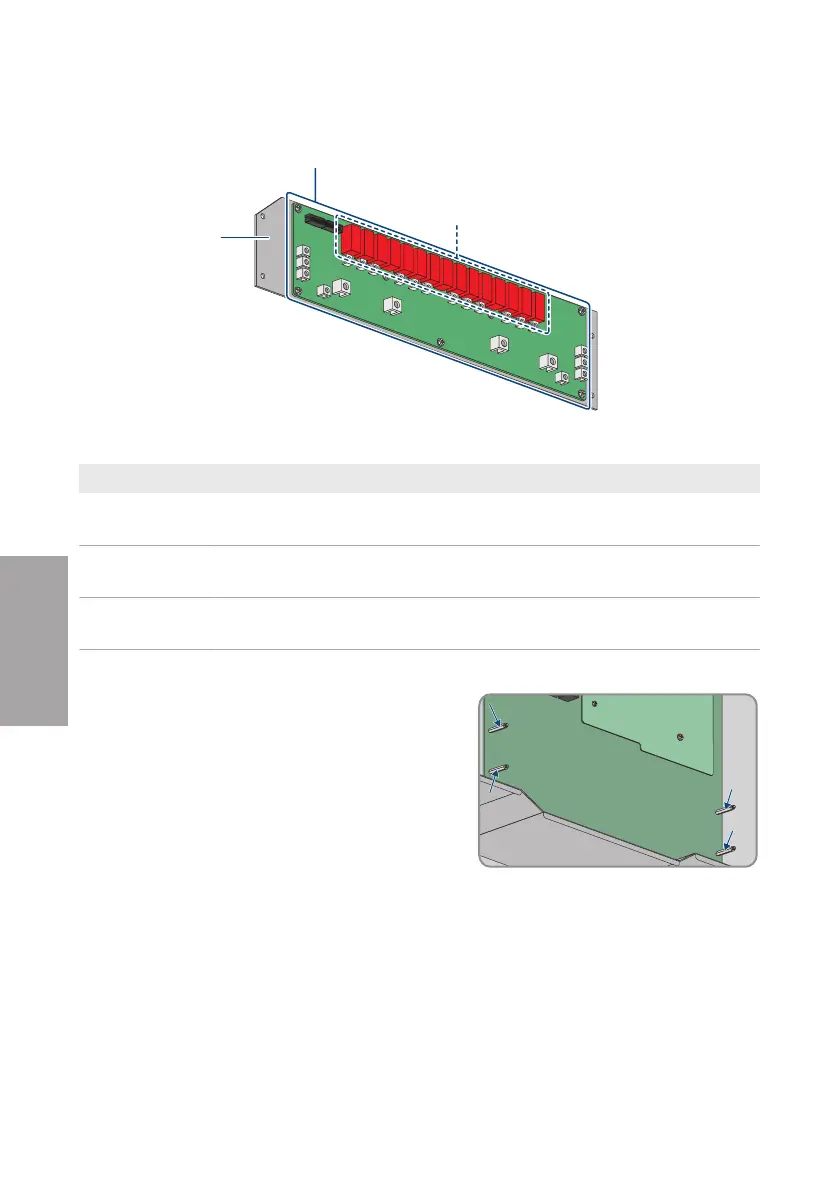

Εικόνα 2 : Περιοχή χειρισμών του DC-SPD
Θέση Ονομασία
A Περιοχή, την οποία μπορείτε να ακουμπάτε χωρίς κίνδυνο. Η περιοχή μπορεί
να χρησιμοποιηθεί ως σημείο συγκράτησης για τη συναρμολόγηση.
B Περιοχή, την οποία πρέπει να χειριστείτε με ιδιαίτερη προσοχή. Η περιοχή
μπορεί να χρησιμοποιηθεί ως σημείο συγκράτησης για τη συναρμολόγηση.
C Η περιοχή απαγορεύεται να χρησιμοποιηθεί ως σημείο συγκράτησης. Τα
χρώματα των μερών μπορεί να διαφέρουν ανάλογα με το συγκρότημα.
Διαδικασία:
1. Μόνο στα 202086-00.01 - SPD Type 1+2 board
for STP 110-6x (retrofit kit) και 202757-00.01 - SPD
Type 1+2 board for STP 110-6x (spare part):
Απομακρύνετε τις 4 βάσεις πλακετών τυπωμένου
κυκλώματος (SW4) και τοποθετήστε τις νέες βάσεις
πλακετών τυπωμένου κυκλώματος που
περιλαμβάνονται στον παραδιδόμενο εξοπλισμό
(SW4, ροπή σύσφιξης: 1,5±0,1Nm)
2. Μόνο στο 123263-00.01 - Spare Part DC-SPD board STP 110-60: Ελέγξτε τη σταθερή
έδραση των 4 βάσεων πλακετών τυπωμένου κυκλώματος.
3. Ευθυγραμμίστε το νέο DC-SPD και τοποθετήστε το στον μετατροπέα. Σε περίπτωση που οι
βάσεις πλακετών τυπωμένου κυκλώματος περιστρέφονται κατά την τοποθέτηση του DC-SPD
στερεώστε τις βάσεις πλακετών τυπωμένου κυκλώματος με ένα πολύγωνο κλειδί. Παράλληλα
προσέξτε η καλωδιοταινία να βρίσκεται πάνω από την άνω ακμή του DC-SPD.
