SMA CORE2 - Montaje del DC-SPD

8 Montaje del DC-SPD
SMA Solar Technology AG
Instrucciones para la sustituciónSTPxxx-60-DC-SPD-RM-xx-1198
8 Montaje del DC-SPD
A
B
C

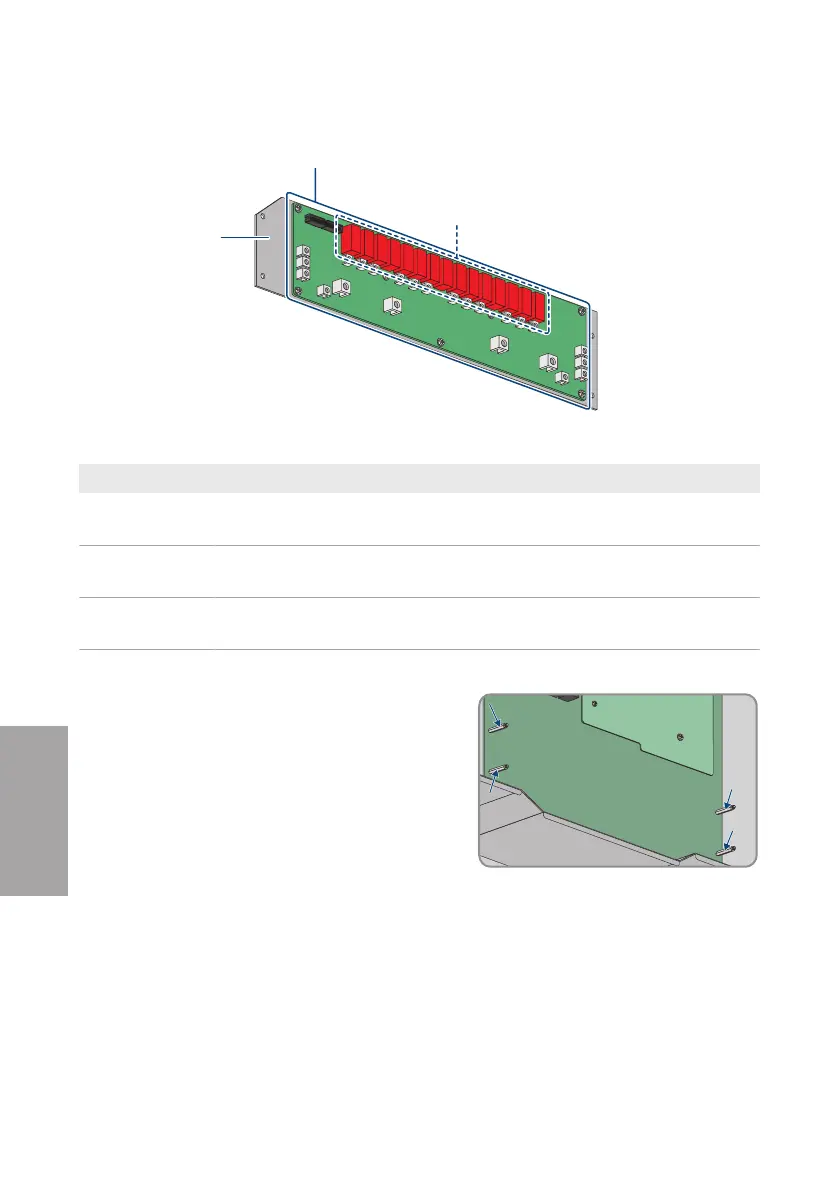

Imagen 2 : Área de manipulación del DC-SPD
Posición Denominación
A Área que es inofensivo tocar. Esta área puede utilizarse como punto de suje-
ción para el montaje.
B Área que se debe tratar con especial cuidado. Esta área puede utilizarse co-
mo punto de sujeción para el montaje.
C Esta área no debe utilizarse como punto de sujeción. El color de los compo-
nentes puede variar según el subgrupo.
Procedimiento:
1. Solo con 202086-00.01 - SPD Type 1+2 board for
STP 110-6x (retrofit kit) y 202757-00.01 - SPD
Type 1+2 board for STP 110-6x (spare part): Retire
los 4 soportes de las placas de circuito (SW4) e
inserte los nuevos soportes de placas de circuito del
volumen de suministro (SW4, par de apriete: 1,5 ±
0,1 Nm).
2. Solo con 123263-00.01 - Spare Part DC-SPD board STP 110-60: Compruebe que los 4
soportes de las placas de circuito están firmemente fijados.
3. Oriente correctamente el nuevo DC-SPD e instálelo en el inversor. En caso de que los soportes
de las placas de circuito se giren al instalar el DC-SPD, fije estos soportes con una llave
poligonal. Asegúrese de que el cable plano cuelgue por encima del borde superior del DC-
SPD.
