8 Installation du DC-SPD
SMA Solar Technology AG
Instructions de remplacementSTPxxx-60-DC-SPD-RM-xx-11118
8 Installation du DC-SPD
A
B
C

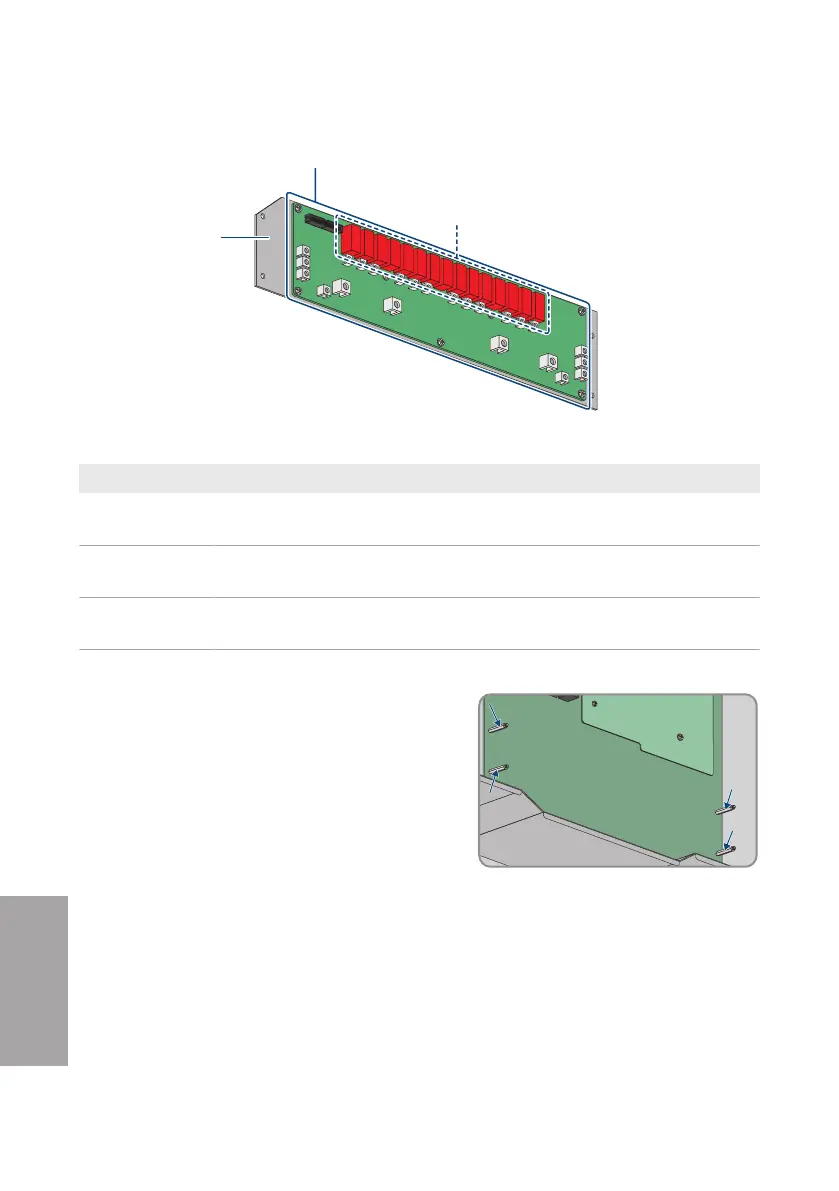

Figure 2 : Zone de manipulation du DC-SPD
Position Désignation
A Zone pouvant être touchée sans précaution particulière. Zone utilisable
comme point d’appui lors du montage.
B Zone à traiter avec une précaution particulière. Zone utilisable comme point
d’appui lors du montage.
C Zone à ne pas utiliser comme point d’appui. La couleur des composants peut
varier en fonction de l’ensemble.
Procédure:
1. Seulement pour 202086-00.01 - SPD Type 1+2
board for STP 110-6x (retrofit kit) und
202757-00.01 - SPD Type 1+2 board for STP
110-6x (spare part): Retirez les 4 supports de
circuit imprimé (SW4) et insérez les nouveaux
supports de cartes imprimées fournis (SW4, couple
de serrage: 1,5 ± 0,1 Nm)
2. Seulement pour 123263-00.01 - Spare Part DC-SPD board STP 110-60: Vérifiez que les 4
supports de cartes imprimées sont solidement fixés.
3. Orientez correctement le nouveau DC-SPD et le placer dans l’onduleur. Si des supports de
cartes imprimées pivotent lors de leur mise en place, fixez les supports concernés avec une clé
polygonale. Veillez à ce que le câble plat pende par dessus le bord supérieur du DC-SPD.
