SMA CORE2 - Installation du Couvercle de Boîtier Gauche

9 Installation du couvercle de boîtier gauche
SMA Solar Technology AG
Instructions de remplacement STPxxx-60-DC-SPD-RM-xx-11 119

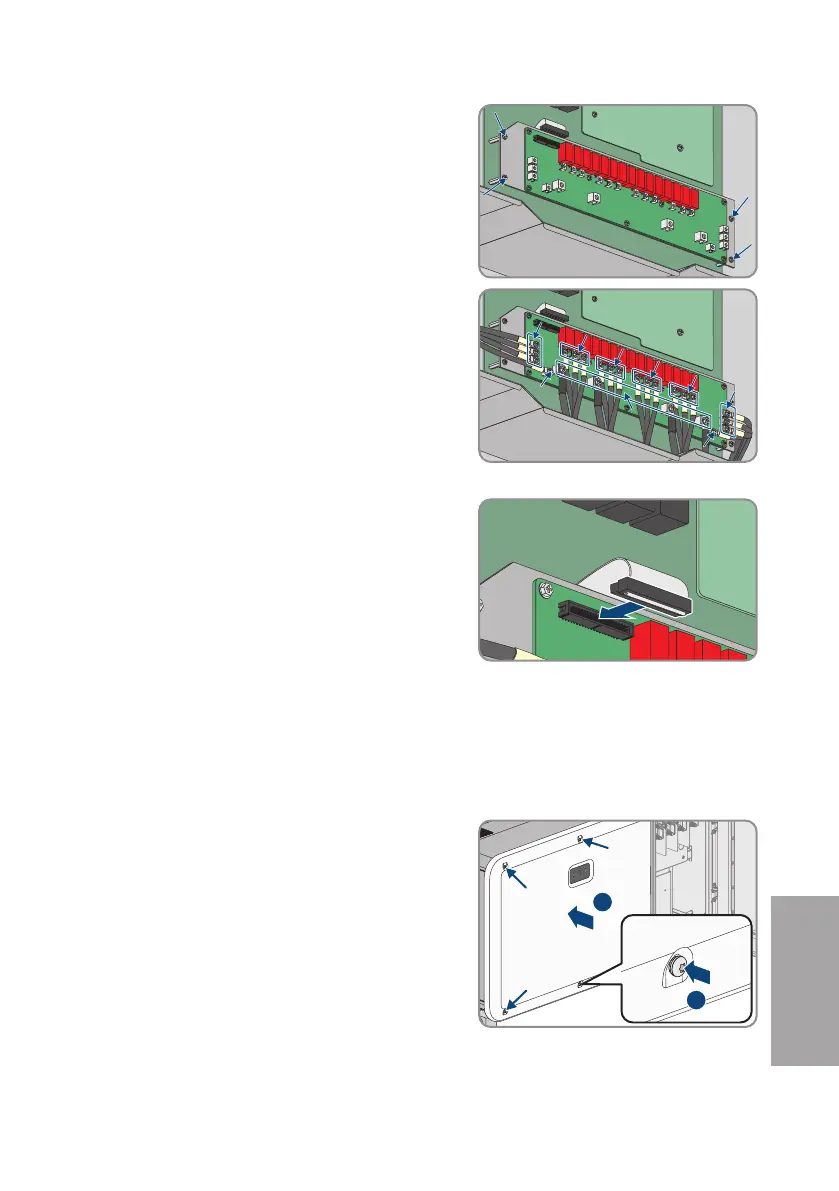

4. Vissez solidement les 4 vis de fixation repérées sur
le DC-SPD (PH2, couple de serrage: 1,5Nm). Pour
cela, utilisez les 4 vis M4 se trouvant dans le
contenu de livraison.
5. Vissez solidement les 24 câbles sur le DC-SPD avec
20 vis M4 (PH2, couple de serrage: 1,5Nm) et 4
vis M5 (PH2, couple de serrage: 2,6Nm) du
contenu de livraison. Vérifiez que les câbles ont été
raccordés sur le DC-SPD conformément à leur
repérage.
6. Vérifiez que tous les câbles sont bien en place et que les vis sont droites.
7. Rétablissez le connecteur du câble plat et
verrouillez-le.
8. Remettez le couvercle de boîtier gauche en place (voir chapitre9, page119).
9 Installation du couvercle de boîtier gauche
1. Vérifiez que le joint et les plaques de contact se trouvant à l’intérieur du couvercle du boîtier
sont intacts.
2. Le cas échéant, éliminez les restes de joint et les salissures du bord du boîtier de l’onduleur.
3. Fixez le couvercle de boîtier gauche avec 4 vis
M6x14. Serrez légèrement toutes les vis.
1
2
4x4x4x
FRANÇAIS
