7 Démontage du DC-SPD
SMA Solar Technology AG
Instructions de remplacement STPxxx-60-DC-SPD-RM-xx-11 117
7 Démontage du DC-SPD
PRUDENCE
Endommagement de l’onduleur par une décharge électrostatique
En touchant les composants électroniques, vous pouvez endommager, voire détruire l’onduleur
par décharge électrostatique.
• Reliez-vous à la terre avant de toucher un composant.
Procédure:

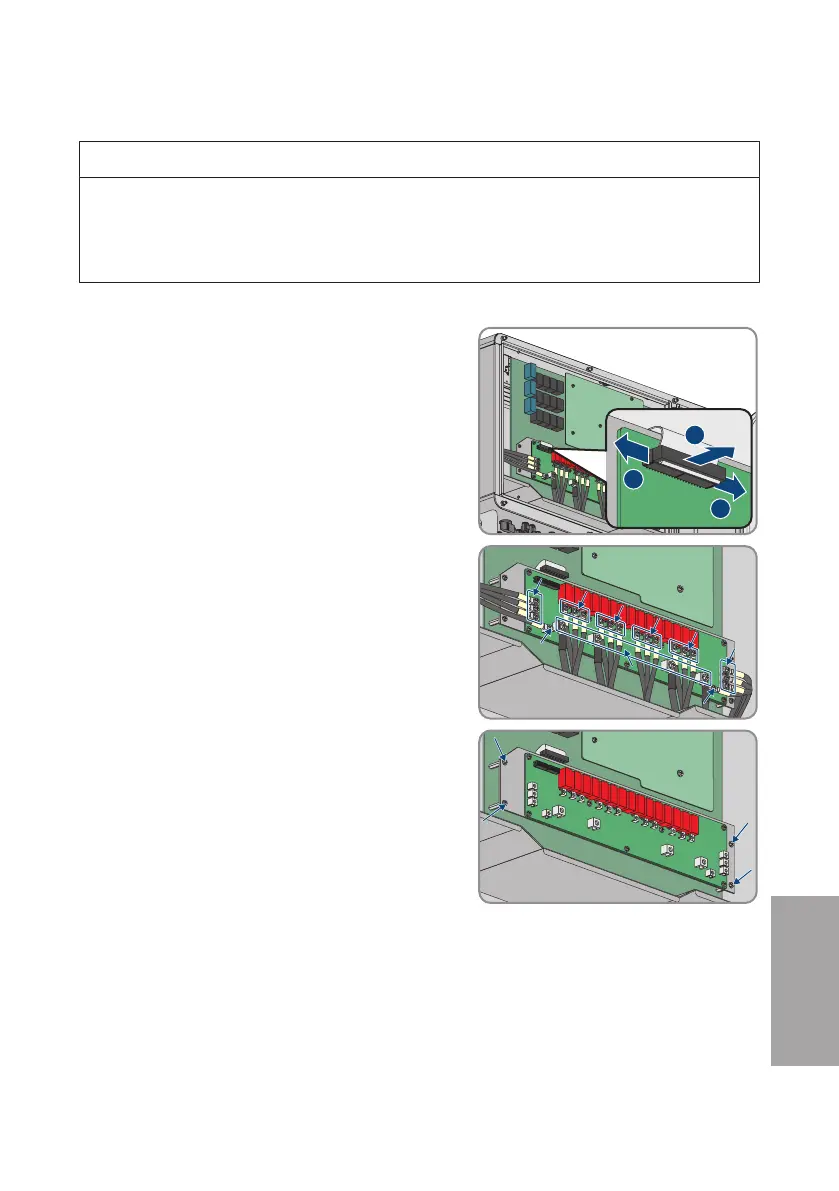

1. Déverrouillez et retirer le câble plat situé sur le DC-
SPD.
1
1
2
2. Dégagez les 24 câbles du DC-SPD (PH2).
3. Dévissez complètement les 4 vis de fixation situées
sur la tôle du DC-SPD (PH2).
4. Retirez les câbles décrochés du DC-SPD de la zone de travail.
5. Retirez le DC-SPD de l’onduleur.
6. Assurez-vous que toutes les vis dévissées se trouvent hors de l’onduleur.
☑ Les 24 vis M4 à rondelle élastique et à rondelle sont disponibles.
☑ Les 4 vis M5 à rondelle élastique et à rondelle sont disponibles.
