9 Montáž víka krytu
SMA Solar Technology AG
Návod kvýměně STPxxx-60-DC-SPD-RM-xx-11 59

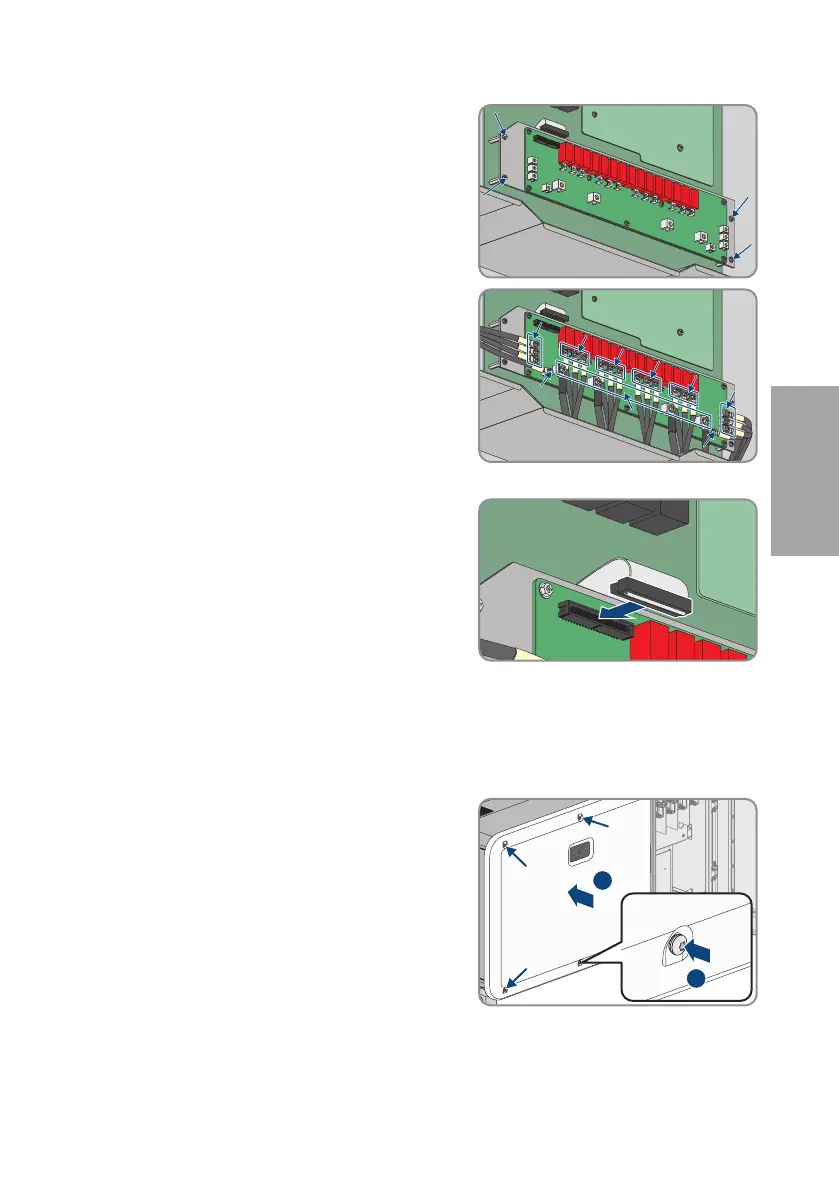

4. Utáhněte 4označené upevňovací šrouby modulu
DC SPD (PH2, utahovací moment: 1,5Nm). Použijte
ktomu 4šrouby M4 přiložené při dodání.
5. Upevněte všech 24kabelů kmodulu DC SPD
20šrouby M4 (PH2, utahovací moment: 1,5Nm)
a4šrouby M5 (PH2, utahovací moment: 2,6Nm)
přiloženými při dodání. Ujistěte se, že kabely jsou
připevněné podle popisu na DC SPD.
6. Ujistěte se, že všechny kabely jsou pevně připojené aže šrouby nejsou zpříčené.
7. Nasaďte azajistěte konektor plochého kabelu.
8. Namontujte levé víko krytu (viz kapitola9, strana59).
9 Montáž víka krytu
1. Ujistěte se, že těsnění akontaktní destičky na vnitřní straně víka nejsou poškozené.
2. Případně odstraňte zbytky těsnění anečistoty zokraje pouzdra střídače.
3. Přišroubujte levé víko pouzdra 4šrouby M6×14.
Všechny šrouby mírně utáhněte.
1
2
4x4x4x
