9 Τοποθέτηση καπακιού περιβλήματος αριστερά
SMA Solar Technology AG
Οδηγίες αντικατάστασης STPxxx-60-DC-SPD-RM-xx-11 79

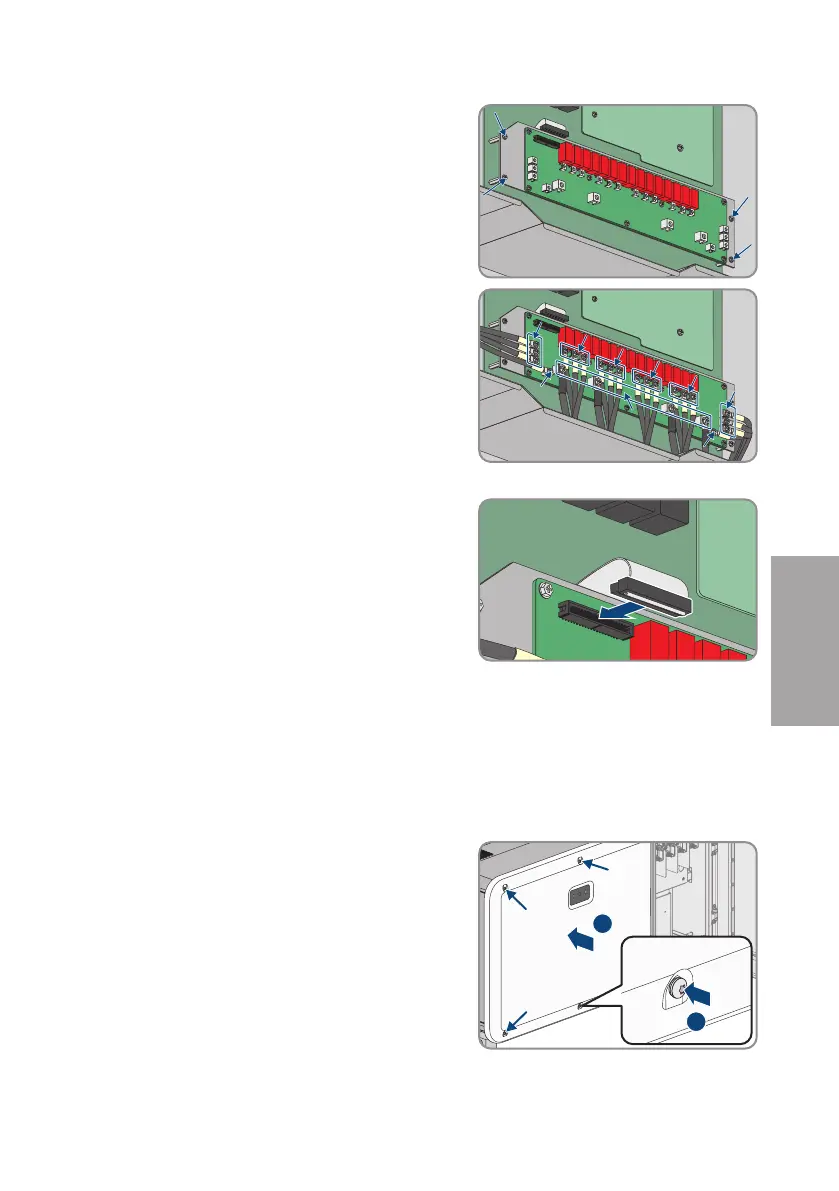

4. Βιδώστε τις 4 βίδες στερέωσης του DC-SPD που
επισημαίνονται (PH2, ροπή σύσφιξης: 1,5Nm). Για
αυτό χρησιμοποιήστε 4 βίδες M4 που
περιλαμβάνονται στον παραδιδόμενο εξοπλισμό.
5. Βιδώστε και τα 24 καλώδια στο DC-SPD με 20 βίδες
M4 (PH2, ροπή σύσφιξης: 1,5Nm) και 4 βίδες
M5 (PH2, ροπή σύσφιξης: 2,6Nm) που
περιλαμβάνονται στον παραδιδόμενο εξοπλισμό.
Βεβαιωθείτε ότι τα καλώδια συνδέονται σύμφωνα με
την επιγραφή στο DC-SPD.
6. Βεβαιωθείτε ότι όλα τα καλώδια εφαρμόζουν σωστά και ότι οι βίδες δεν λυγίζουν.
7. Αποκαταστήστε το βύσμα σύνδεσης της
καλωδιοταινίας και ασφαλίστε το.
8. Επανατοποθετήστε το αριστερό καπάκι περιβλήματος (βλ. κεφάλαιο9, σελίδα79).
9 Τοποθέτηση καπακιού περιβλήματος αριστερά
1. Βεβαιωθείτε ότι η στεγανοποίηση και οι πλάκες επαφής στην εσωτερική πλευρά του καπακιού
περιβλήματος δεν έχουν υποστεί ζημιά.
2. Ενδεχομένως αφαιρέστε τυχόν υπολείμματα της στεγανοποίησης και ακαθαρσίες από το
περίγραμμα περιβλήματος του μετατροπέα.
3. Στερεώστε το αριστερό καπάκι περιβλήματος με 4
βίδες M6x14. Σφίξτε ελαφρώς όλες τις βίδες.
1
2
4x4x4x
