6 Desmontar a tampa da caixa esquerda
SMA Solar Technology AG
Manual de substituiçãoSTPxxx-60-DC-SPD-RM-xx-11174

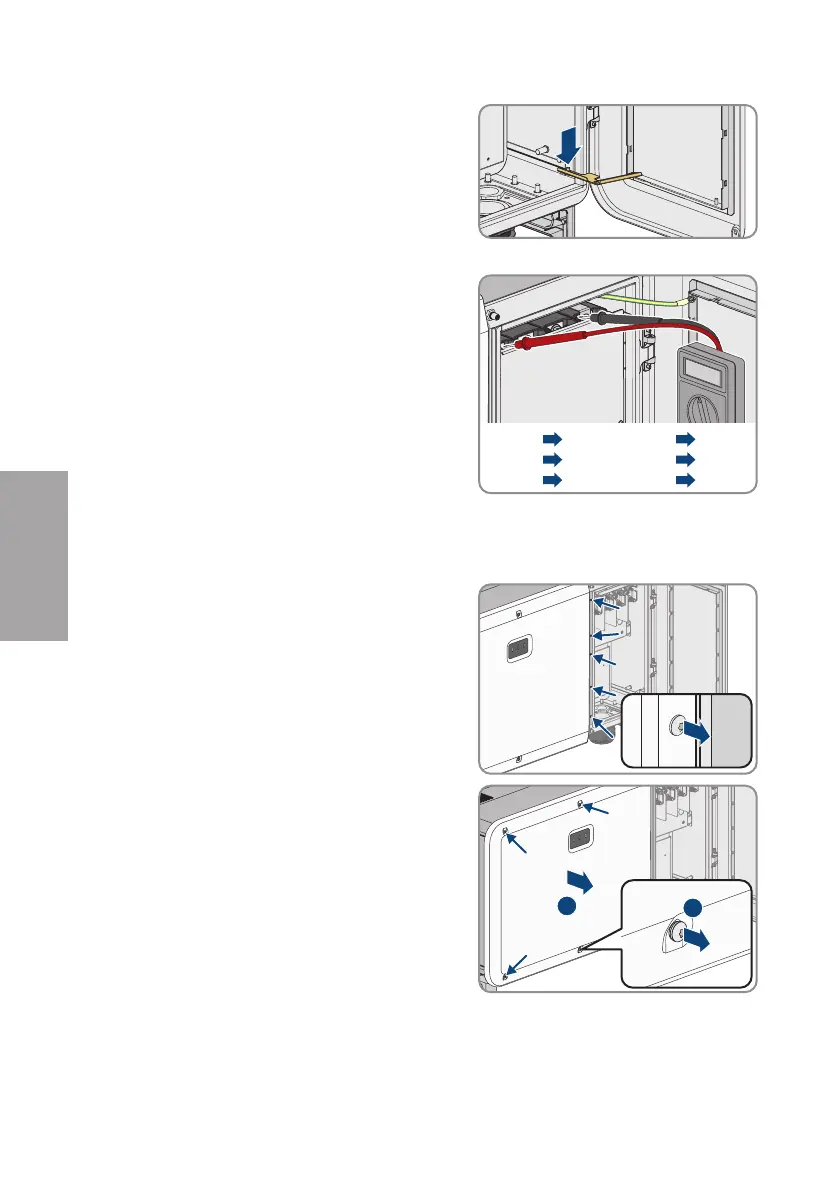

13. Encaixar a extremidade da alavanca limitadora,
que se encontra no compartimento de cabos, na
rosca.
☑ A cobertura do compartimento de cabos está fixada e permanece aberta.
14. Com um aparelho de medição adequado,
determinar a ausência de tensão na ligação CA
entre L1 e L2, L2 e L3, L1 e L3 e L1 e PE, L2 e PE e
L3 e PE. Para isso, manter a ponta de prova nos
terminais redondos dos condutores.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Desmontar a tampa da caixa esquerda
1. Seccionar completamente o inversor (ver capítulo5, página171).
2. Desapertar os 5 parafusos entre a cobertura do
compartimento de cabos e a tampa da caixa
esquerda (TX30).
5x5x5x
3. Desapertar os restantes 4 parafusos da tampa da
caixa esquerda (TX30) e retirar a tampa da caixa.
2
1
4x4x4x
