5 Seccionar completamente o inversor
SMA Solar Technology AG
Manual de substituição STPxxx-60-DC-SPD-RM-xx-11 173

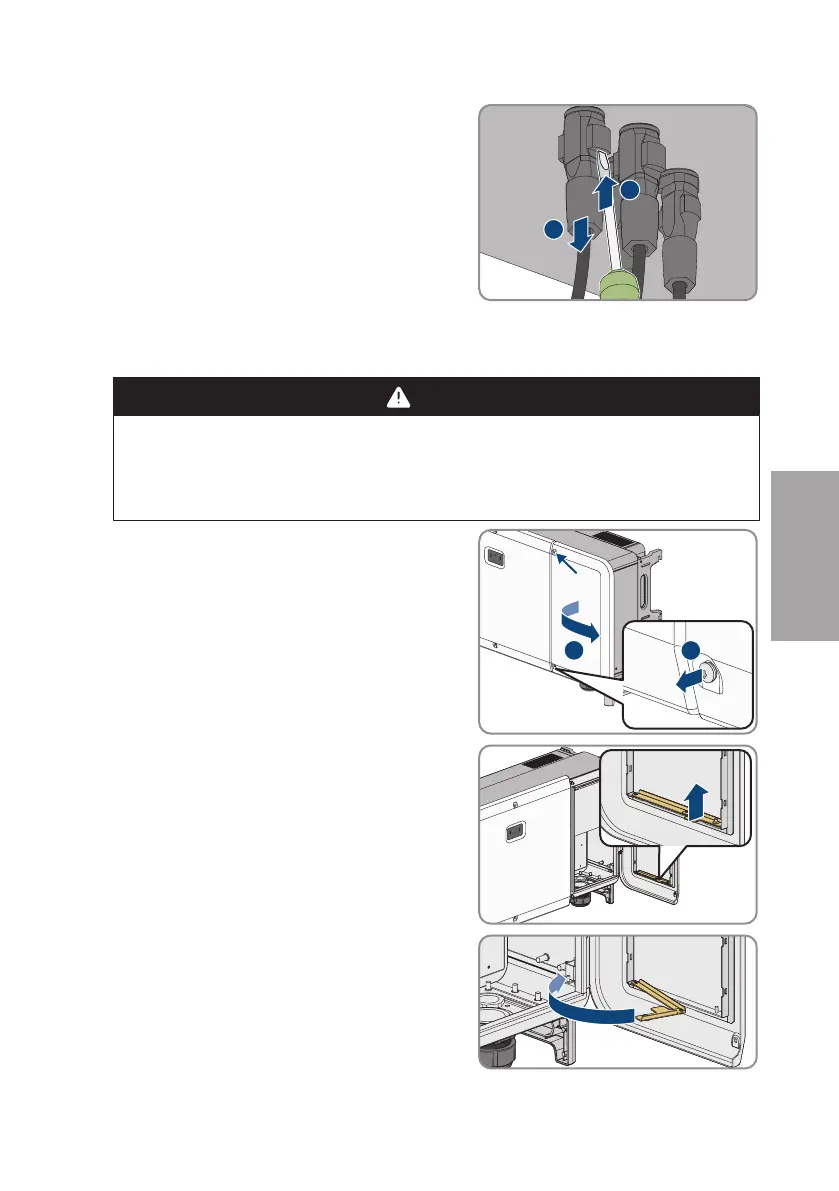

7. Desbloquear e retirar os conectores de ficha CC.
Para isso, inserir uma chave de fendas (largura da
ponta: 3,5mm) ou um pino dobrado numa das
ranhuras laterais e retirar os conectores de
fichaCC. Ao fazer isso, não levantar os conectores
de fichaCC, mas encaixar a ferramenta numa das
ranhuras laterais, apenas com vista ao desbloqueio,
sem puxar o cabo.
1
2
48x48x48x
8. Assegurar que os conectores de ficha CC que estão no produto e os conectores de ficha CC
que estão equipados com condutores CC se encontram num estado irrepreensível e que não
existem condutores CC ou contactos de ficha CC expostos.
9.
PERIGO
Perigo de morte devido a tensões elevadas
Mesmo depois de seccionar completamente, o produto emite tensões residuais que têm de
ser descarregadas.
• Aguardar 5 minutos antes de abrir o inversor.
10. Desapertar os dois parafusos na cobertura do
compartimento de cabos com a chave de
sextavado interno fornecida (TX30) e abrir o
compartimento de cabos.
2
1
2x2x2x
11. Levantar a alavanca limitadora colocada no lado
direito do interior da cobertura e remover da rosca.
1
12. Dobrar a alavanca limitadora na articulação e
rodar na direção do compartimento de cabos.
