SMA CORE2 - DC-SPD Einbauen

8 DC-SPD einbauen
SMA Solar Technology AG
AustauschanleitungSTPxxx-60-DC-SPD-RM-xx-1138
8 DC-SPD einbauen
A
B
C

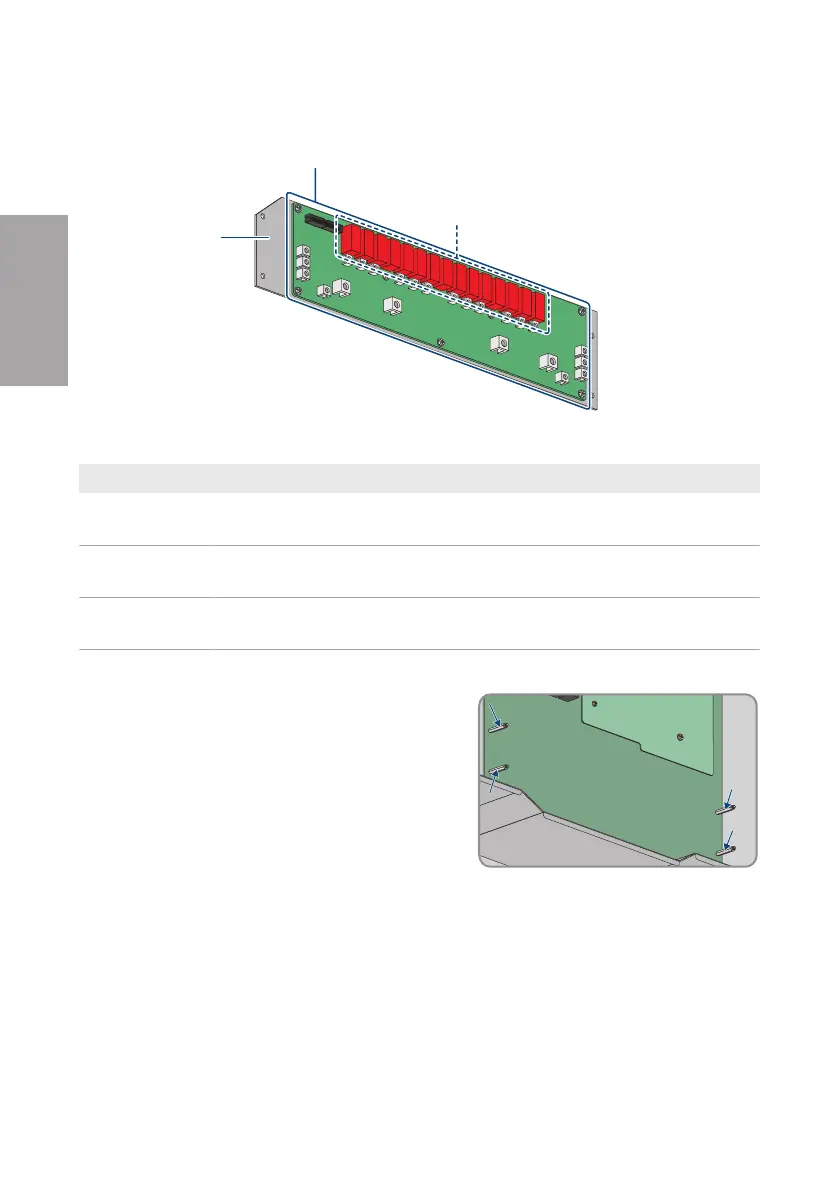

Abbildung 2 : Handlingsbereich der DC-SPD
Position Bezeichnung
A Bereich, der unbedenklich berührt werden kann. Bereich kann für die Monta-
ge als Haltepunkt genutzt werden.
B Bereich, der mit besonderer Sorgfalt zu behandeln ist. Bereich kann für die
Montage als Haltepunkt genutzt werden.
C Bereich darf nicht als Haltepunkt verwendet werden. Die Farbe der Kompo-
nenten kann sich je nach Baugruppe unterscheiden.
Vorgehen:
1. Nur bei 202086-00.01 - SPD Type 1+2 board for
STP 110-6x (retrofit kit) und 202757-00.01 - SPD
Type 1+2 board for STP 110-6x (spare part): Die 4
Leiterplattenhalterungen entfernen (SW4) und die
neuen Leiterplattenhalterungen aus dem
Lieferumfang einsetzen (SW4, Drehmoment:
1,5±0,1Nm)
2. Nur bei 123263-00.01 - Spare Part DC-SPD board STP 110-60: Die 4
Leiterplattenhalterungen auf festen Sitz prüfen.
3. Die neue DC-SPD ausrichten und in den Wechselrichter einsetzen. Falls sich
Leiterplattenhalterungen beim Einsetzen der DC-SPD drehen, die Leiterplattenhalterungen mit
einem Ringschlüssel fixieren. Darauf achten, dass das Flachbandkabel über der oberen Kante
der DC-SPD hängt.
DEUTSCH
