SMA CORE2 - Sol Gövde Kapağını Sökme

6 Sol gövde kapağını sökme
SMA Solar Technology AG
Değiştirme kılavuzu STPxxx-60-DC-SPD-RM-xx-11 213

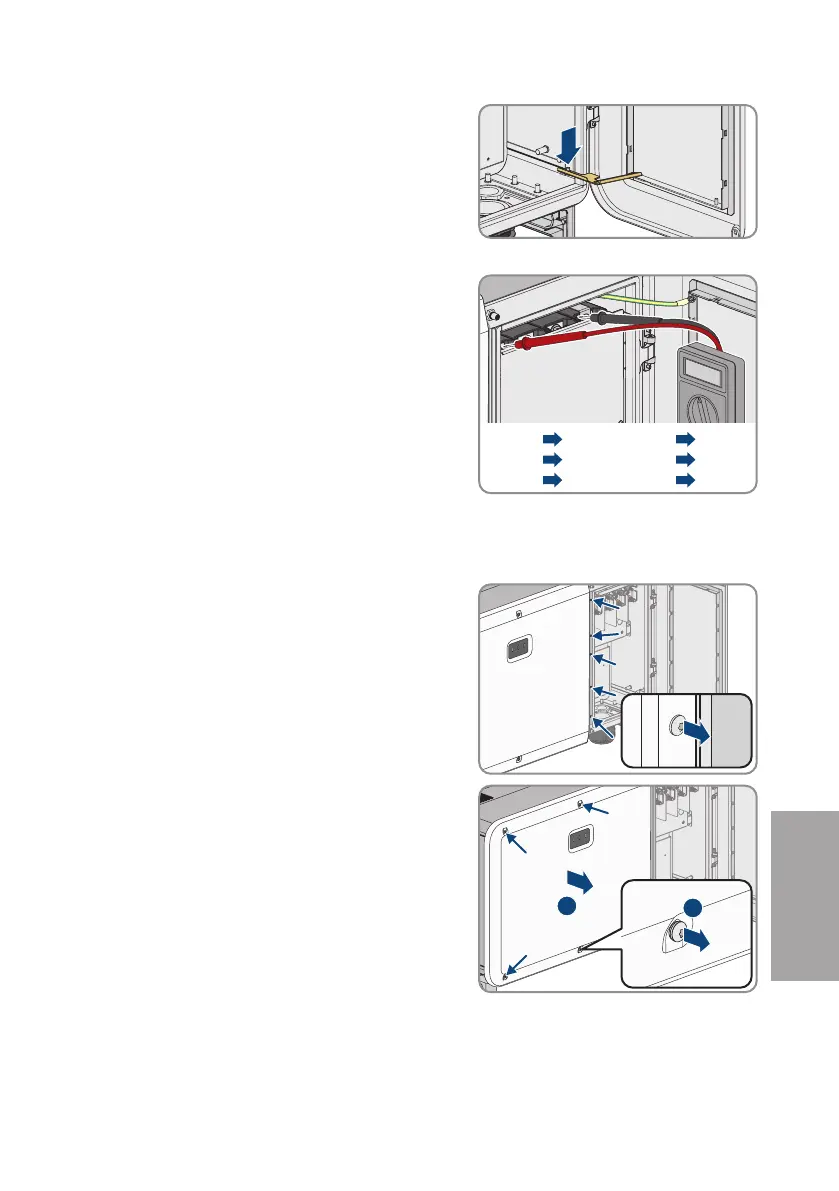

13. Sınırlandırma kolunun ucunu kablo bölmesindeki
dişliye geçirin.
☑ Kablo bölmesinin kapağı sabitlenmiştir ve açık kalır.
14. Uygun bir ölçüm cihazı ile L1 ile L2, L2 ile L3, L1 ile
L3 ve L1 ile PE, L2 ile PE ve L3 ile PE arasındaki AC
bağlantısının gerilimsiz olduğunu kontrol edin.
Bunun için ölçüm ucunu iletkenin halka kablo
pabucuna tutun.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Sol gövde kapağını sökme
1. Eviriciyi güç kaynağından ayırın (bkz. Bölüm5, Sayfa210).
2. Kablo bölmesinin kapağı ile sol gövde kapağı
arasındaki 5 cıvatayı döndürerek çıkarın (TX30).
5x5x5x
3. Sol gövde kapağının kalan 4 cıvatasını çıkarın
(TX30) ve gövde kapağını çıkarıp alın.
2
1
4x4x4x
TÜRKÇE
