SMA CORE2 - Montarea Capacului Carcasei Din Stânga

9 Montarea capacului carcasei din stânga
SMA Solar Technology AG
Instrucțiuni de schimbSTPxxx-60-DC-SPD-RM-xx-11198

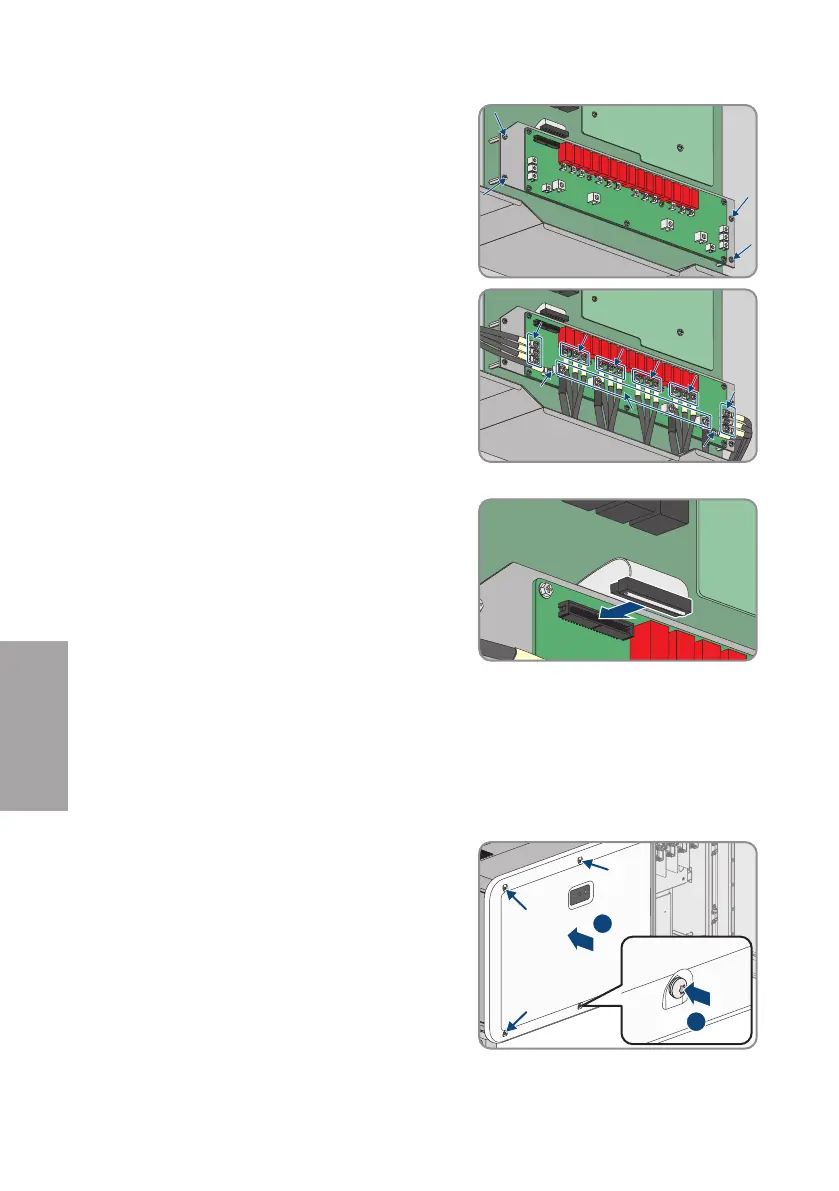

4. Strângeţi cele 4 şuruburi de fixare marcate de pe
DC-SPD (PH2, cuplu de strângere: 1,5Nm). Utilizaţi
pentru aceasta 4 şuruburi M4 din setul de livrare.
5. Înşurubaţi toate cele 24 de cabluri de pe DC-SPD cu
20 de şuruburi M4 (PH2, cuplu de strângere:
1,5Nm) şi 4 şuruburi M5 (PH2, cuplu de strângere
2,6Nm) din setul de livrare. Asiguraţi-vă că
cablurile sunt conectate conform inscripţionării la
DC-SPD.
6. Asiguraţi-vă că toate cablurile sunt bine fixate şi şuruburile nu sunt îndoite.
7. Refaceţi conexiunea cablului plat şi blocaţi-o.
8. Remontarea capacului carcasei din stânga (vezi capitolul9, pagina198).
9 Montarea capacului carcasei din stânga
1. Asiguraţi-vă că garnitura și plăcuţele de contact de pe partea interioară a capacului carcasei
nu sunt deteriorate.
2. În caz contrar, îndepărtaţi resturile de garnitură și impurităţile de pe marginea carcasei
invertorului.
3. Fixaţi capacul carcasei din stânga cu 4 şuruburi
M6x14. Strângeţi lejer toate şuruburile.
1
2
4x4x4x
