6 Desmontaje de la tapa izquierda de la carcasa
SMA Solar Technology AG
Instrucciones para la sustitución STPxxx-60-DC-SPD-RM-xx-11 95

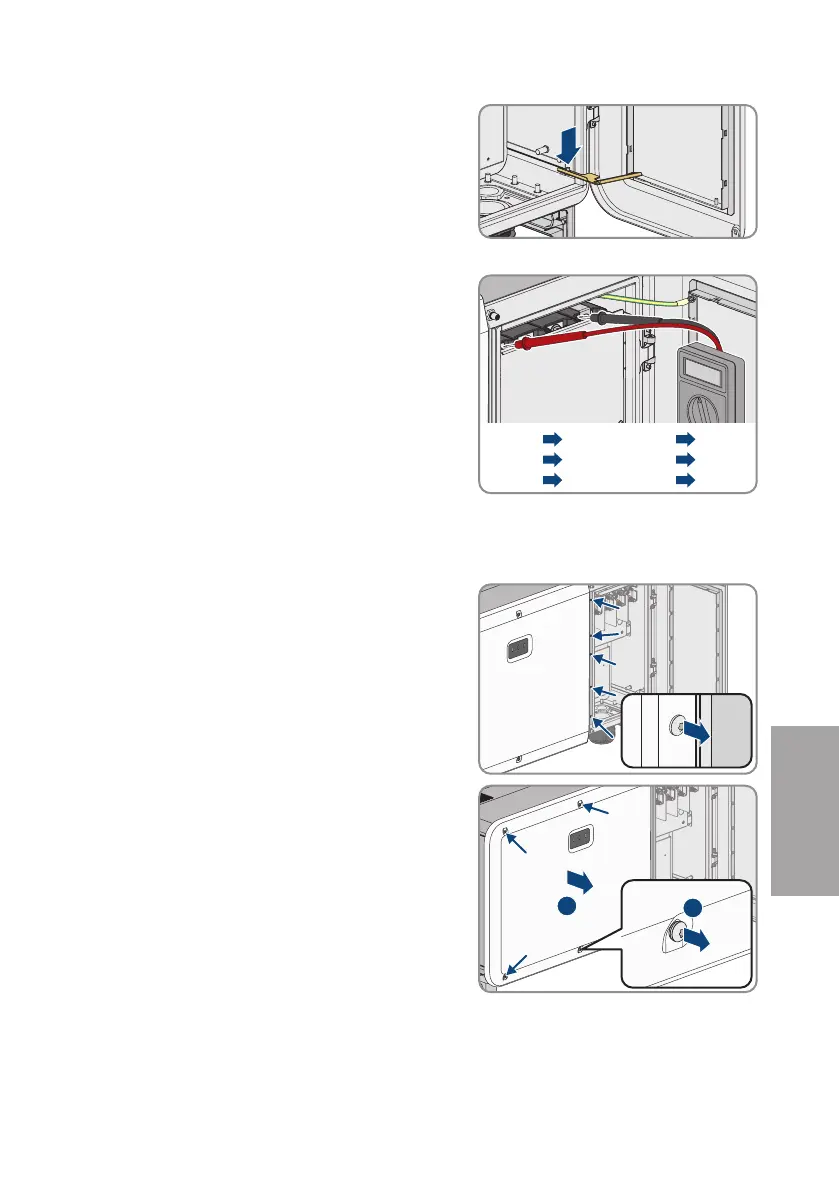

13. Introduzca el extremo de la palanca de limitación
en la rosca del compartimento para cables.
☑ La cubierta del compartimento para cables está fijada y se mantiene abierta.
14. Compruebe con un equipo de medición adecuado
que no haya tensión en la conexión de CA entre L1
y L2, L2 y L3, L1 y L3 y L1 y PE, L2 y PE y L3 y PE.
Para ello, coloque la punta de comprobación en el
terminal de anillo de los conductores.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Desmontaje de la tapa izquierda de la carcasa
1. Desconecte el inversor de la tensión (consulte el capítulo5, página92).
2. Suelte los 5 tornillos entre la cubierta del
compartimento para cables y la tapa izquierda de
la carcasa (TX30).
5x5x5x
3. Retire los 4 tornillos restantes de la tapa izquierda
de la carcasa (TX30) y retire la tapa.
2
1
4x4x4x
